Горелка газовая на баллон с пропаном

Газовая горелка. Главный инструмент наплавляемой гидроизоляции

Устройство мягкой кровли при помощи клеевых составов – занятие малопроизводительное, особенно, если площадь покрытия более 100 м 2 . Некоторые виды покрытий, например, из окисленных битумов на стеклополимерной основе вообще с трудом поддаются склеиванию, а прочность шва оказывается весьма низкой. Вместе с тем существует альтернатива – приплавление мягкой кровли струёй открытого пламени. Способ эффективный и универсальный, но для его реализации требуется специальная горелка газовая для кровельных работ.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

  1. По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.

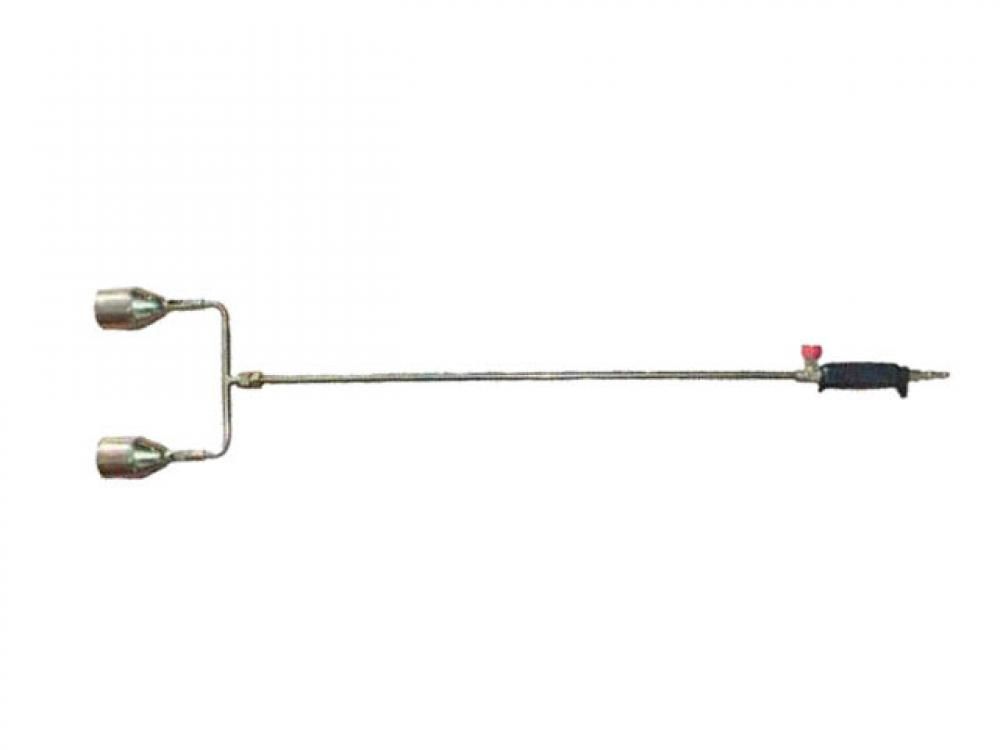

  2. По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
  3. По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
  4. По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
  5. По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

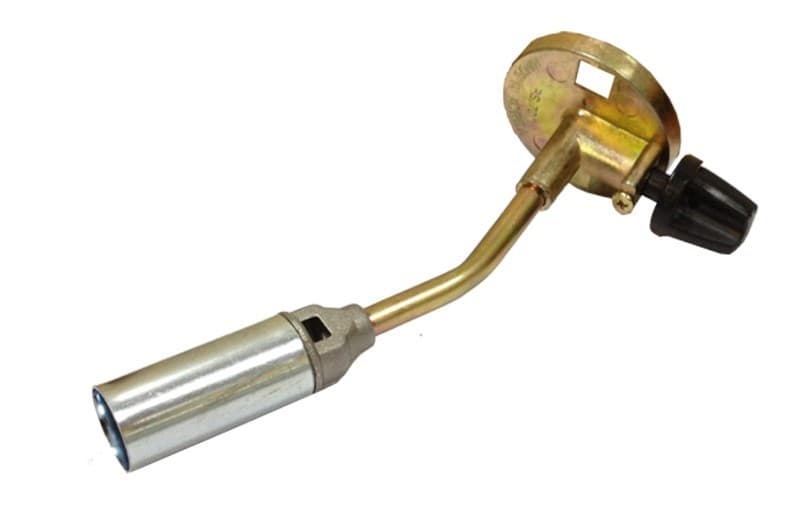

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

  • Стопроцентная герметичность запорных органов, управляющих подачей газа;
  • Плавность подачи пропана;
  • Наличие противоветровой защиты от самопроизвольного задувания;
  • Надёжное отключение аппарата и время срабатывания;
  • Пределы регулирования тепловой мощности.

Конструкция

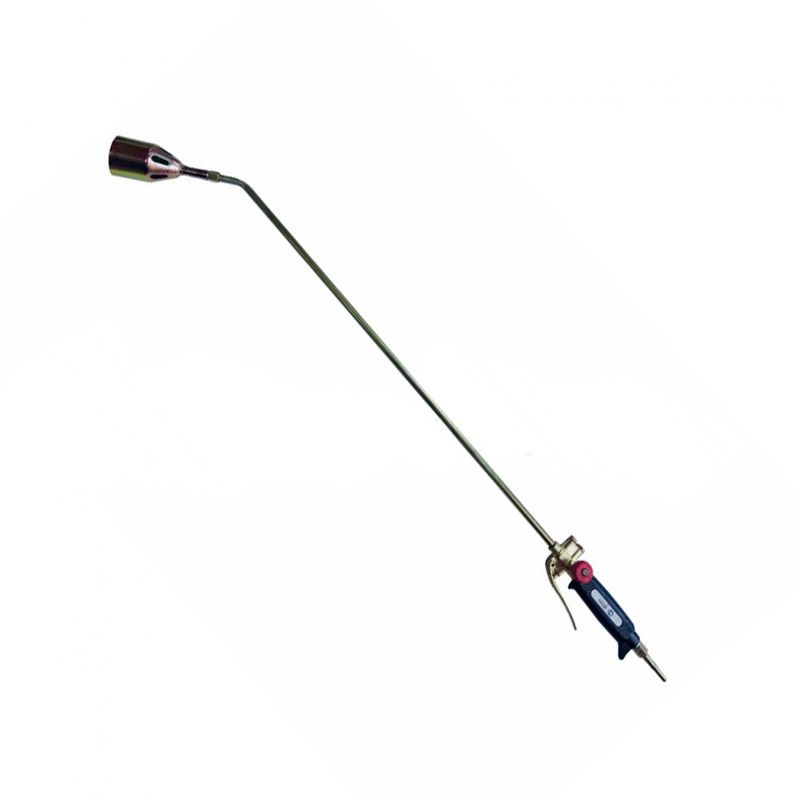

Узлы газовой горелки для кровельных работ рассматриваются на примере комбинированной газовоздушной горелки с подсосом воздуха из окружающей среды. Устройство такого аппарата включает в себя:

  1. Камеру для предварительного разогрева топлива, в которую герметично вмонтирован электронагревательный элемент с регулятором силы тока. Узел комплектуется опционно, в случае, если большинство кровельных операций будет производиться при пониженных температурах окружающего воздуха.
  2. Корпуса, изготавливаемого из жаропрочной стали, в котором происходит смешивание пропановой струи с воздушной.
  3. Форсунки, соединяющейся с корпусом при помощи накидной гайки, имеющей надёжное уплотнение.
  4. Управляющего клапана, который выполняет постоянный контроль за текущими значениями давления пропана, поступающего в смеситель горелки. При длительных перерывах в работе подача газа отключается.
  5. Удлинительной трубки, в которую подожжённая смесь поступает от рассекателя потока, смонтированного сразу за форсункой.
  6. Мундштука, форма которого определяет ширину горючей смеси, выходящей из сопла горелки. Мундштук обеспечивает также ветрозащиту струи.
  7. Вентиля, который управляет подачей газовоздушной смеси и длиной пламени.
  8. Ручки, которая изготавливается из термостойкого пластика.

Кроме того, в комплект поставки газовой горелки для производства кровельных работ могут входить сменный инжектор, набор уплотнительных прокладок из паронита и присоединительный хомут на баллон. Большинство конструкций данных агрегатов рассчитываются для баллонов с пропаном (стальных сварных, ёмкостью 50 л по ГОСТ 15860-84). Для эксплуатации таких горелок потребуется также одноступенчатый баллонный редуктор (например, БПО 5-3) и комбинированный резиновый шланг первого класса по ГОСТ 9356-75 диаметром 9 мм, с нитяной оплёткой.

Эксплуатация кровельной горелки выполняется в следующей последовательности. Перед запуском проверяют герметичность уплотняющих прокладок, для чего через горелку пропускают воздух. При необходимости уплотнительные кольца заменяют, садят на герметик, и применяют не ранее, чем через сутки.

При включении пропановой горелки вначале открывают вентиль подачи воздуха, затем — газа, и далее зажигалкой, спичкой либо системой пьезоподжига воспламеняют воздушно-газовую смесь. Перемещением рассекателя регулируют требуемую длину факела, а при помощи мундштука – ширину. Если требуется, то устанавливают на мундштук переходник в виде раструба с несколькими рабочими соплами. Отключение устройства производят в обратной последовательности.

Читать еще:  Турбо ножницы насадка на шуруповерт

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

  1. Расход пропана, кг/ч.
  2. Тепловая мощность горелки, кВт.
  3. Пределы регулировки длины факела, мм.
  4. Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
  5. Номинальная температура разогрева поверхности, ºС.
  6. Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
  7. Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

  • ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

  • ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;

  • ГГС-1-1,0. Самая компактная из горелок отечественного производства, позволяет работать в стеснённых пространствах, используя баллон ёмкостью 5 л. Цена – 1300…1500 руб.;

  • ГВ-250У. Отличается простотой и надёжностью конструкции, имеет встроенное устройство для принудительного подсоса воздуха. Цена – 1100…1200 руб.;

  • Kemper-1200 (Италия). В комплекте – несколько сопел с разной шириной щели, возможность работы с пропановыми баллонами ёмкостью до 100 л, эргономичная форма рукоятки. Цена – 4400…4700 руб.

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

Газовые баллончики для горелки: как выбрать, обзор лучших баллонов, отзывы покупателей

Горелка — очень удобная вещь для туристов, которые идут в поход, а также просто для любителей активного отдыха. С помощью газовой горелки можно быстро приготовить себе еду или нагреть воду, при этом не нужно разводить костер, сооружать упоры и стойки, брать с собой много посуды и котелок.

Принцип работы горелки довольно простой — к ней прикрепляется газовый баллон и она поджигается. Газ медленно выходит из баллона и мы получаем довольно устойчивый огонь высокой температуры, которого достаточно для того, чтобы кипятить воду или согреться.

Преимуществ у горелок много: долговечность за счет простоты конструкции, экономичность, легкость в эксплуатации. Одного газового баллона может хватать на много времени, в зависимости от активности использования — от нескольких дней до месяца. Газовые горелки можно использовать сразу после привала, достаточно достать их из рюкзака, в то время как для костра придется собирать хворост, валежник и сухостой, разводить его и поддерживать.

Еще одно несомненное преимущество горелок — безопасность. Горелка не подожжет одежду и вещи туриста, не устроит пожар в лесу или поле. Разводить костер можно далеко не всегда и не везде. В Европе, например, это запрещено, поэтому единственный легальный выход в такой ситуации — купить газовую горелку.

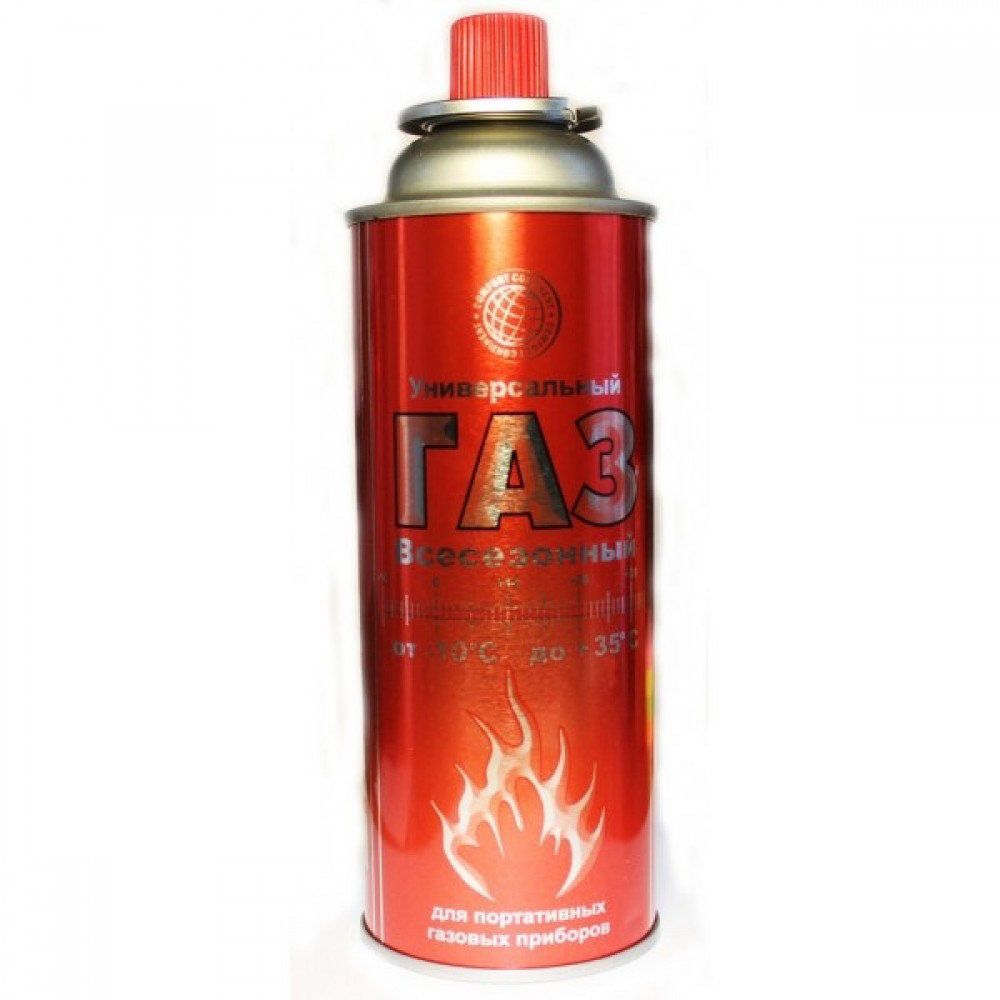

О газовых баллонах

Газовые баллоны — это основной вид топлива для горелок. Еще одно название — газовые картриджи (так их называют потому что они одноразовые и подлежат замене после использования, то есть баллоны — не заполняются повторно).

Баллоны заполняют не чистыми газами, а газовыми смесями. Это связано с тем, что к топливу для туристов и любителей активно отдыха предъявляются особые требования, например — стойкость к низким и высоким температурам, ветрозащищенность, реакция на давление воздуха и т.д. У каждой смеси есть свое предназначение, в первую очередь — подстройка к климату и погоде.

Читать еще:  Цепь штиль для продольного пиления

Про объемы и тару

Самые удобные баллоны для коротких походов — маленькие объемом 100-200 мл. Такие баллоны не займут много места и легкие. Кроме того, они стоят недорого.

Для длительных поездок и групповых походов есть смысл обзавестись большими объемами топлива. Выходом могут стать как поллитровые баллоны, так и целые канистры и аэрозоли, с помощью которых можно будет наполнить пустую тару.

Виды креплений

Есть несколько стандартов крепления газовых баллонов к горелкам. Выбирать нужно тот баллон, который подходит именно к вашей модели горелки. Конечно же, в случае ошибки можно попробовать поставить баллон через специальный переходник (покупается отдельно), но лучше найти баллон под свой стандарт для того, чтобы конструкция была более надежной.

  • Самый распространенный вид крепления — резьбовой (threaded). Такой стандарт применяется практически во всех туристических горелках и является самым удобным и надежным — резьба хорошо удерживает конструкцию вместе, не нужно совершать никаких манипуляций — достаточно накрутить баллон на посадочное место.
  • Второй стандарт по распространенности — байонетный. Чаще всего такие баллоны можно увидеть в магазинах Европы и США. Такие баллоны обладают специальной металлической вставкой, которая засовывается в горелку. Довольно удобно, но стандарт встречается редко, поэтому лучше брать более универсальное оборудование. Кстати говоря, некоторые газовые баллоны обладают сразу двумя стандартами крепления.
  • Следующий стандарт — цанговый. В основном такие баллоны продаются в Азии и Африке. Стандарт не очень удобный, но если вы едете по таким направлениям, то лучше купить переходник для цангового стандарта на свою горелку.
  • Последний вид баллонов — прокалываемые. Это устаревший стандарт крепления, который неудобен тем, что баллон прикрепленный к горелке невозможно снять без полного израсходования топлива. Во-первых, перевозить или нести такую горелку неудобно, во-вторых — не очень безопасно. Проблем добавляет и тот факт, что при авиаперелетах баллоны с газовой смесью обязательно изымают.

О безопасности

При выборе газовых баллонов нужно покупать только картриджи от известных производителей, либо те товары, которые прошли сертификацию.

Газ внутри баллона находится в сжатом состоянии и из-за этого у него повышенная взрывоопасность и пожароопасность. В лучшем случае некачественный баллон может работать плохо и не выполнять свою функцию, в худшем — будет причинен вред здоровью.

99% авиакомпаний запрещают перевозку огнеопасных веществ, в том числе это касается и газовых баллонов. При проверке багажа их будут изымать, поэтому покупать баллон для своей горелки нужно по прибытию в страну.

Как выбрать для горелки

Итак, вы хотите купить газовый баллон для своей горелки, но не знаете, какой вам нужен, нужно понять несколько вещей:

  • Для чего нужен баллон (горелка для туризма, горелка для работы).
  • В каких условиях он будет эксплуатироваться.
  • Определиться с бюджетом.
  • Понять, какой размер баллона подойдет вам больше всего.

Газовые горелки и резаки

Газовая горелка – бытовой портативный газовый прибор, предназначенный для смешения топлива с воздухом и обеспечивающий непрерывное горение, нагреваясь до температуры 1300 градусов. Особенно оценит его человек живущий на даче и путешественники в походе.

Купить ручную газовую горелку можно на сайте интернет-магазина “Практик”. В каталоге товаров представлено несколько видов качественных горелок от производителя campingaz, kovica и nano spichka, kovea, coleman. Портативная горелка является самым надежным прибором, используемый во многих задачах: вместо электрической плитки, обогревателя, паяльника.

Классификация портативных газовых горелок

  • R-серийные. В них используют перезаправляемые сменные картриджи.
  • S-серийные. На газовые баллоны установка происходит при помощи резьбы или переходного шланга.
  • N-серийные. Закрепить портативную газовую горелку можно при помощи цангового захвата на баллон для туристических нужд.

Осуществляется работа прибора от газового баллона (пропан, бутан). Создаваемое в горелке давление помогает смешать внутри необходимое количество газа и воздуха необходимое для розжига, устройство также регулирует расход и подачу топлива. Имеется и такой вид горелки, как мультитопливная, которая работает на двух видах топлива: жидком (бензин) и газовом, к ней не требуется переходник.

Для дома хорош вариант горелки со сменным баллоном. Мощность необходимо выбирать в зависимости от того, какая работа будет выполняться. Обычно нагрева в 1200 – 1300 градусов вполне хватает.

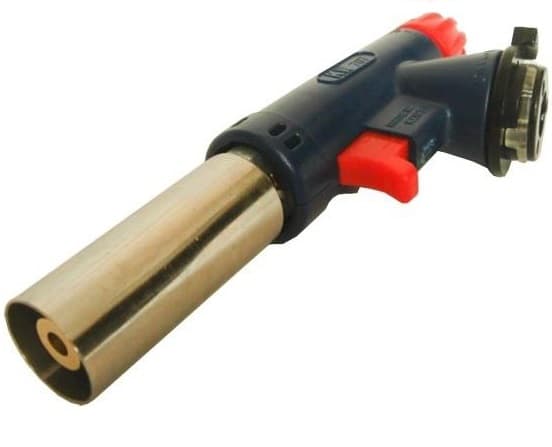

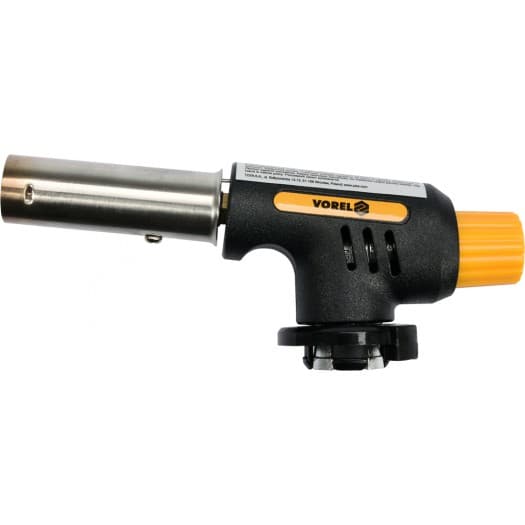

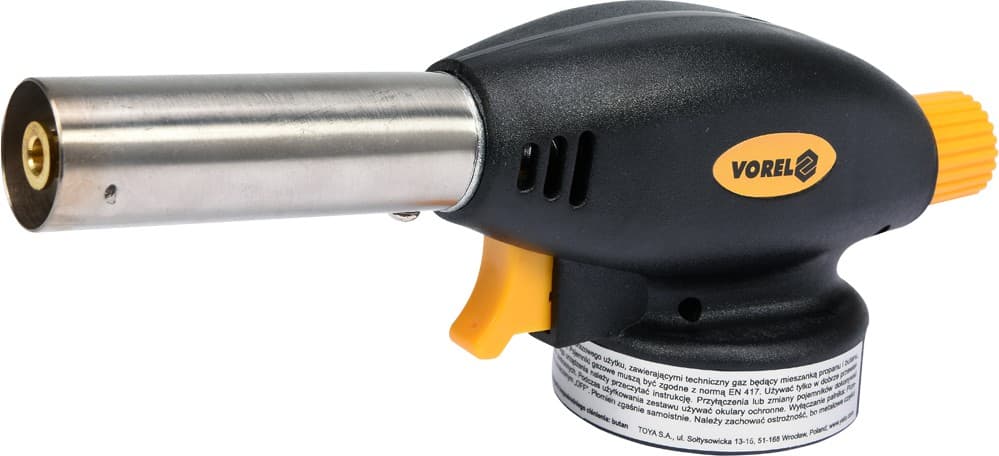

Из всех видов горелок самый распространенный тип – горелка с пьезоподжигом. Она удобна, когда рядом не окажется спичек или зажигалки. . Удобство пьезорозжига вы оцените на кемпинге, в сырую погоду, когда сможете добыть пламя меньше чем за минуту, не обеспечивая ветрозащиту, и при этом не обжечь руки. А также в доме, где не будет возможности воспользоваться электророзжигом по причине отсутствия сети. Небольшой размер, компактность устройства позволяют с легкостью перевозить его в автомобиле и варочная плита для разогрева еды будет всегда с вами.

Читать еще:  Мебельный болт м10 с круглой шляпкой

Можно присоединить баллоны с большим количеством топлива чтобы смело отдыхать большой компанией на природе или быстро разжечь печь или камин на даче. 5-литровый баллон будет гореть около 72-ух часов, Литровый – до 5 часов.

Портативная газовая горелка – необходимый прибор в слесарстве и строительстве. Заменит паяльную лампу при отжигании старой краски с бетона и дерева. С ее помощью осуществляется подогрев болтов и отпаивании туго закрученных деталей, пайка пластиковых деталей. Использование устройства возможно там, где нужно оплавить мягкие металлы типа свинца и олова.

Горелкой можно и в ювелирных мастерских. Обычно 5-литрового баллона для таких целей хватает почти на год. В комплекте к ним идет гибкий шланг и разного вида насадки для точного спаивания, отжига или сплавления мелких деталей. В интернете можно встретить видео по изготовлению самодельного оборудования.

Пропановую газовая горелка необходимо использовать, выполняя кровельные работы. Применяется в основном при спаивании мягких изоляционных материалов. В итоге такого сплава кровля будет надежно защищена от воды и ветра. Работает на таких видах топлива, как пропан, бутан и дизельное топливо. Последний вид рассчитан на работы при температуре ниже -15, зато пропановая мощнее.

Не забывайте также про правила безопасности при работе с газовыми горелками. Сильно не разогревайте прибор и материалы, с которыми работаете во избежании возгорания, держите горелку под правильным углом, не направляйте на людей во время работы, используйте только качественный, нерастресканный шланг (на всякий случай имейте запасный), закрывайте кран по окончании работы.

Купить газовую горелку в нашем магазине будет просто. Магазин товаров бытовой техники и стройматериалов “Практик” предлагает широкий ассортимент портативных газовых горелок, сменных баллонов, шлангов проверенных торговых марок. По возникающим вопросам можно звонить по телефону. Товар можно оформить в рассрочку, оплатить по картам “Халва” и “Карта покупок”, заказать с доставкой по Минску и области.

И помните, что приобретая такую полезную вещь, вы получите помощника в походе, ремонте и творчестве.

Горелки газовые для пайки со стационарными баллонами

Пропановая горелка в наборе Turboprop

Универсальная газовая горелка со стационарными баллонами Allgas

Ацетиленовая горелка в наборе RE 17

Ацетиленовая горелка Airac® для пайки твердым припоем

Набор с газовым паяльником Multi 300 пропан

Набор с газовой горелкой для кровельных работ Roofing-Set

В нашем каталоге представлен широкий выбор оборудования для сварочных работ. Это и газовые горелки, работающие на различных горючих газах (пропан, ацетилен), и газовые паяльники с плоским жалом.

Ацетиленовая и пропановая горелка представлена в наборах в стальном кейсе со всеми необходимыми принадлежностями (стальные сопла со штепсельным ниппелем для пропана, латунные сопла для ацетилена, пропановый или ацетиленовый шланг, безопасная зажигалка, запасные кремни, ключ и пр.).

Преимущества пропановой горелки для пайки мягким и твердым припоем

  • 4-5 кратное закручивание пламени, что обеспечивает более высокую температуру и улучшенную турболизацию газовой смеси.
  • Возможна быстрая замена сопел, не требующая использования специального инструмента.
  • Наличие клапана экономного расхода пропана, системы двойных уплотнительных колец и запорных вентилей, которые обеспечивают абсолютно герметичное соединение рукоятки и сопла.

Ацетиленовая горелка для пайки твердым припоем

Эта высокоэффективная инжекторная горелка подходит для пайки только ацетиленом (в комбинации с кислородом и азотом из атмосферного воздуха, который выполняет функцию защитного газа, препятствующего образованию окалины). Высокая производительность ацетиленовой горелки обеспечивается специальными соплами с эффектом турбины и камеры сгорания, самозасасывания воздуха. Безопасность эксплуатации достигается за счет использования безопасной зажигалки для поджига ацетилена и наличия запорных вентилей, которые препятствуют случайной утечке газа.

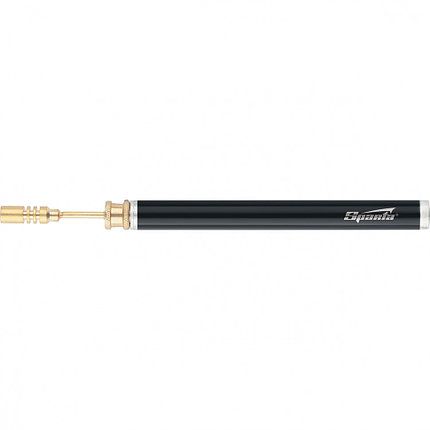

Газовый паяльник

Газовые паяльники, представленные в нашем каталоге, идеально подходят для пайки пропаном в углах и на краях, для пайки желобков и стыков, для лужения и разогрева. Они имеют специальное крепление, которое позволяет использовать как плоское медное жало, так и острое, в некоторых наборах присутствует сопло для пайки мягким припоем.

Камера сгорания газового паяльника имеет специальную защиту от ветра и подставку, которые обеспечивают безопасность сварочных работ.

Также вы можете купить в нашем офисе в г.Минске газовую горелку для одноразового баллона.
