Как указывается толщина на чертеже

Общие правила нанесения размеров на чертежах

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах.

Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным (рис. 40, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм (рис. 40, б).

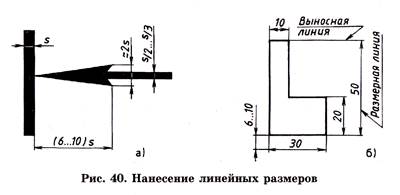

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 40, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.

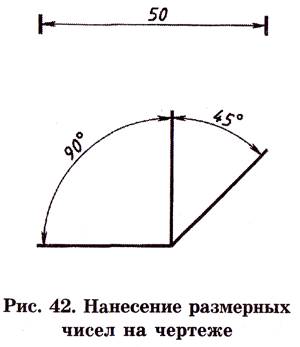

Размерные числа наносят над размерной линией ближе к середине (рис. 42).

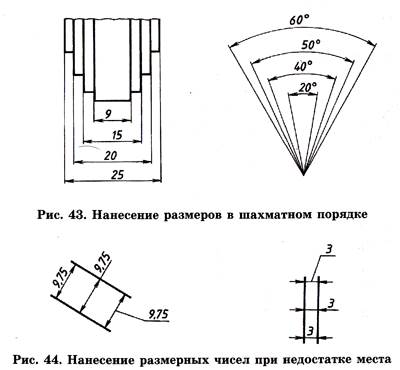

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 43).

На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 45, а, б).

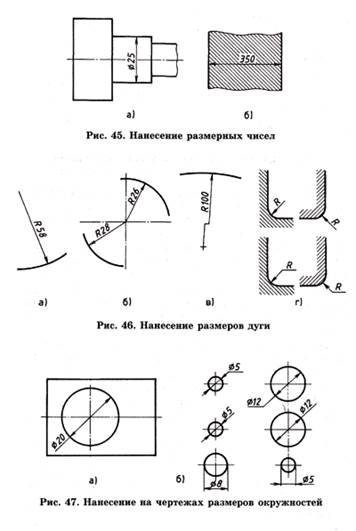

При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра — 0 (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

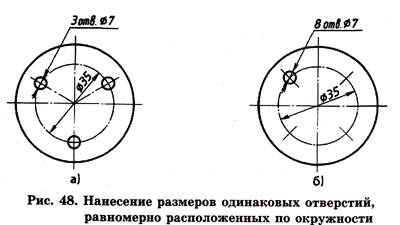

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48.

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

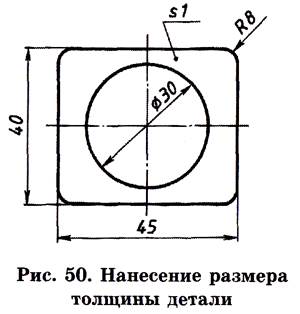

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 50).

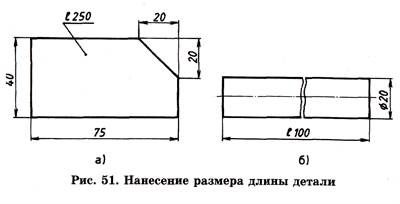

Длина изделия обозначается малой буквой латинского алфавита — I (рис. 51).

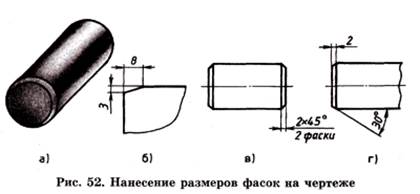

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров (рис. 52, б), либо линейным и угловым размерами (рис. 52, в, г).

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

На чертежах необходимо проставлять габаритные размеры.

Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.

Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

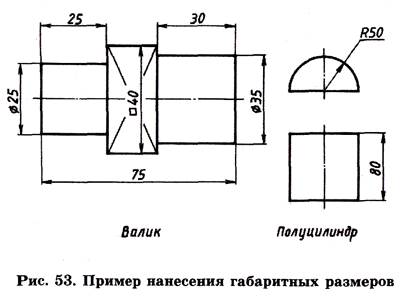

На рис. 53 (валик) — габаритными являются размеры 75 мм и 40 мм.

На рис. 53 (полуцилиндр) — к габаритным относятся размеры 80 мм, 50 мм.

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

Обозначение: высота, ширина, длина. Ширина – обозначение буквой. Обозначение ширины на чертежах

Построение чертежей – дело непростое, но без него в современном мире никак. Ведь чтобы изготовить даже самый обычный предмет (крошечный болт или гайку, полку для книг, дизайн нового платья и подобное), изначально нужно провести соответствующие вычисления и нарисовать чертеж будущего изделия. Однако часто составляет его один человек, а занимается изготовлением чего-либо по этой схеме другой.

Чтобы не возникло путаницы в понимании изображенного предмета и его параметров, во всем мире приняты условные обозначения длины, ширины, высоты и других величин, применяемых при проектировании. Каковы они? Давайте узнаем.

Величины

Площадь, длина, ширина, высота и другие обозначения подобного характера являются не только физическими, но и математическими величинами.

Единое их буквенное обозначение (используемое всеми странами) было уставлено в середине ХХ века Международной системой единиц (СИ) и применяется по сей день. Именно по этой причине все подобные параметры обозначаются латинскими, а не кириллическими буквами или арабской вязью. Чтобы не создавать отдельных трудностей, при разработке стандартов конструкторской документации в большинстве современных стран решено было использовать практически те же условные обозначения, что применяются в физике или геометрии.

Любой выпускник школы помнит, что в зависимости от того, двухмерная или трехмерная фигура (изделие) изображена на чертеже, она обладает набором основных параметров. Если присутствуют два измерения – это ширина и длина, если их три – добавляется еще и высота.

Итак, для начала давайте выясним, как правильно длину, ширину, высоту обозначать на чертежах.

Ширина

Как было сказано выше, в математике рассматриваемая величина является одним из трех пространственных измерений любого объекта, при условии что его замеры производятся в поперечном направлении. Так чем знаменита ширина? Обозначение буквой «В» она имеет. Об этом известно во всём мире. Причем, согласно ГОСТу, допустимо применение как заглавной, так и строчной латинских литер. Часто возникает вопрос о том, почему именно такая буква выбрана. Ведь обычно сокращение производится по первой букве латинского, греческого или английского названия величины. При этом ширина на английском будет выглядеть как “width”.

Вероятно, здесь дело в том, что данный параметр наиболее широкое применение изначально имел в геометрии. В этой науке, описывая фигуры, часто длину, ширину, высоту обозначают буквами «а», «b», «с». Согласно этой традиции, при выборе литера «В» (или «b») была заимствована системой СИ (хотя для других двух измерений стали применять отличные от геометрических символы).

Большинство полагает, что это было сделано, дабы не путать ширину (обозначение буквой «B»/«b») с весом. Дело в том, что последний иногда именуется как «W» (сокращение от английского названия weight), хотя допустимо использование и других литер («G» и «Р»). Согласно международным нормам системы СИ, измеряется ширина в метрах или кратных (дольных) их единицах. Стоит отметить, что в геометрии иногда также допустимо использовать «w» для обозначения ширины, однако в физике и остальных точных науках такое обозначение, как правило, не применяется.

Длина

Как уже было указано, в математике длина, высота, ширина – это три пространственных измерения. При этом, если ширина является линейным размером в поперечном направлении, то длина – в продольном. Рассматривая ее как величину физики можно понять, что под этим словом подразумевается численная характеристика протяжности линий.

В английском языке этот термин именуется length. Именно из-за этого данная величина обозначается заглавной или строчной начальной литерой этого слова – «L». Как и ширина, длина измеряется в метрах или их кратных (дольных) единицах.

Высота

Наличие этой величины указывает на то, что приходится иметь дело с более сложным – трехмерным пространством. В отличие от длины и ширины, высота численно характеризует размер объекта в вертикальном направлении.

На английском она пишется как “height”. Поэтому, согласно международным нормам, ее обозначают латинской литерой «Н»/«h». Помимо высоты, в чертежах иногда эта буква выступает и как глубины обозначение. Высота, ширина и длина – все все эти параметры измеряются в метрах и их кратных и дольных единицах (километры, сантиметры, миллиметры и т. п.).

Радиус и диаметр

Помимо рассмотренных параметров, при составлении чертежей приходится иметь дело и с иными.

Например, при работе с окружностями возникает необходимость в определении их радиуса. Так именуется отрезок, который соединяет две точки. Первая из них является центром. Вторая находится непосредственно на самой окружности. На латыни это слово выглядит как “radius”. Отсюда и общепринятое сокращение: строчная или заглавная «R»/«r».

Читать еще:  Вспененная резина с клеевой основой

Чертя окружности, помимо радиуса часто приходится сталкиваться с близким к нему явлением – диаметром. Он также является отрезком, соединяющим две точки на окружности. При этом он обязательно проходит через центр.

Численно диаметр равен двум радиусам. По-английски это слово пишется так: “diameter”. Отсюда и сокращение – большая или маленькая латинская буква «D»/«d». Часто диаметр на чертежах обозначают при помощи перечеркнутого круга – «Ø».

Хотя это распространенное сокращение, стоит иметь в виду, что ГОСТ предусматривает использование только латинской «D»/«d».

Толщина

Большинство из нас помнят школьные уроки математики. Ещё тогда учителя рассказывали, что, латинской литерой «s» принято обозначать такую величину, как площадь. Однако, согласно общепринятым нормам, на чертежах таким способом записывается совсем другой параметр – толщина.

Почему так? Известно, что в случае с высотой, шириной, длиной, обозначение буквами можно было объяснить их написанием или традицией. Вот только толщина по-английски выглядит как “thickness”, а в латинском варианте – “crassities”. Также непонятно, почему, в отличие от других величин, толщину можно обозначать только строчной литерой. Обозначение «s» также применяется при описании толщины страниц, стенок, ребер и так далее.

Периметр и площадь

В отличие от всех перечисленных выше величин, слово «периметр» пришло не из латыни или английского, а из греческого языка. Оно образовано от “περιμετρέο” («измерять окружность»). И сегодня этот термин сохранил свое значение (общая длина границ фигуры). Впоследствии слово попало в английский язык (“perimeter”) и закрепилось в системе СИ в виде сокращения буквой «Р».

Площадь – это величина, показывающая количественную характеристику геометрической фигуры, обладающей двумя измерениями (длиной и шириной). В отличие от всего перечисленного ранее, она измеряется в квадратных метрах (а также в дольных и кратных их единицах). Что касается буквенного обозначения площади, то в разных сферах оно отличается. Например, в математике это знакомая всем с детства латинская литера «S». Почему так – нет информации.

Другие распространенные сокращения

Обозначения высоты, ширины, длины, толщины, радиуса, диаметра являются наиболее употребляемыми при составлении чертежей. Однако есть и другие величины, которые тоже часто присутствуют в них. Например, строчное «t». В физике это означает «температуру», однако согласно ГОСТу Единой системы конструкторской документации, данная литера – это шаг (винтовых пружин, заклепочных соединений и подобного). При этом она не используется, когда речь идет о зубчатых зацеплениях и резьбе.

Заглавная и строчная буква «A»/«a» (согласно все тем же нормам) в чертежах применяется, чтобы обозначать не площадь, а межцентровое и межосевое расстояние. Помимо различных величин, в чертежах часто приходится обозначать углы разного размера. Для этого принято использовать строчные литеры греческого алфавита. Наиболее применяемые – «α», «β», «γ» и «δ». Однако допустимо использовать и другие.

Какой стандарт определяет буквенное обозначение длины, ширины, высоты, площади и других величин?

Как уже было сказано выше, чтобы не было недопонимания при прочтении чертежа, представителями разных народов приняты общие стандарты буквенного обозначения. Иными словами, если вы сомневаетесь в интерпретации того или иного сокращения, загляните в ГОСТы. Таким образом вы узнаете, как правильно обозначается высота, ширины, длина, диаметр, радиус и так далее.

Для Российской Федерации таким нормативным документом является ГОСТ 2.321-84. Он был внедрен еще в марте 1984 г. (во времена СССР), взамен устаревшего ГОСТа 3452—59.

Как указывается толщина на чертеже

§ 5. Основные сведения о размерах

Определить величину изображенной детали можно только по размерным числам. Их наносят над размерными линиями как можно ближе к их середине (рис. 21). Размерные линии ограничивают стрелками, которые острием касаются выносных линий, линий контура (см. размер ∅ 90 на рис. 28, а) или осевых линий (см. размер ∅ 50 на рис. 28, а).


Рис. 21. Пример нанесения размеров

Размерную линию проводят параллельно отрезку, размер которого указывают, по возможности, вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до контура изображения должно составлять от 6 до 10 мм (цифры приведены в квадрате на рис. 21).

Нельзя допускать, чтобы размерные линии пересекались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных.

Размерные линии нельзя пересекать выносными, поэтому меньший размер наносят ближе к изображению, а больший дальше (размеры 20 и 35 и размер 115 на рис. 21).

Форма стрелки показана на рис. 22. Величины элементов стрелок размерных линий выбирают в зависимости от толщины линий видимого контура. Размер стрелок следует выдерживать приблизительно одинаковым на всем чертеже.


Рис. 22. Форма размерной стрелки и размеры

Каждый размер на чертеже указывают только один раз.

Размерные числа линейных размеров наносят в соответствии с положением размерных линий, как показано на рис. 23.

Если размерная линия вертикальная, то размерное число пишут и читают справа (рис. 23, а). На наклонных размерных линиях числа пишут так, чтобы они оказались в нормальном для чтения положении, если дать размерной линии “упасть” в горизонтальное положение, как это указано стрелками на рис. 23, б и в.


Рис. 23. Нанесение размерных чисел при различных положениях размерных линий

Линейные размеры на чертежах указывают в миллиметрах без обозначения единиц измерения (см. размеры 20, 35 R10 и др. на рис. 21).

Угловые размеры наносят, как показано на рис. 21 и 24. Их указывают в градусах(°), минутах (‘) и секундах(“), проставляя единицы измерения, например, размер 40° 12’ на рис. 24. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.


Рис. 24. Нанесение размеров углов

Для обозначения диаметра перед размерным числом во всех случаях наносят знак “∅” – окружность, перечеркнутую наклонной линией. Применение этого знака приведено на рис. 25, а построение – на рис. 26, а.

Для обозначения радиуса перед размерным числом всегда пишут латинскую прописную букву R (см. рис. 21 и 26, в). Размерную линию радиуса ограничивают стрелкой с одной стороны (со стороны дуги).

Размеры квадратных элементов указывают со знаком, начертание которого показано на рис. 26, б. Плоские поверхности квадратного выступа или отверстия отмечают тонкими пересекающимися линиями (см. рис. 33, б).


Рис. 26. знаки проставляемые перед размерными числами

Многие детали имеют фаски – небольшие конические поверхности (рис. 27). Если фаска снята под углом 45°, то ее размер записывают условной надписью, первое число которой указывает высоту фаски, а второе – величину угла, например, 5 х 45° (см. рис. 21 и 27, а). Если фаска имеет угол, отличный от 45°, ее размер указывают по общим правилам, т. е. так, как приведено на рис. 27, б.


Рис. 27. Нанесения размеров фасок

Если деталь имеет несколько одинаковых отверстий, то рекомендуется нанести размер одного из них, а число отверстии указать перед размерным числом, например, 4 отв. ∅ 16 (рис. 28, а).

Размеры толщины или длины детали, представленной одним видом, можно наносить, как показано на рис. 28.

Перед числом, указывающим толщину детали, ставят букву в (рис. 28, а), а перед числом, обозначающим длину детали,- букву l (рис. 28, б).


Рис. 28. Нанесение размеров при изображении детали в одной проекции: а – толщины; б – длины

Если для написания размерного числа внутри окружности нет места, то его выносят за пределы окружности и наносят одним из способов, показанных на рис. 29. Аналогично поступают при нанесении размеров радиусов и прямолинейных отрезков.


Рис. 29. Нанесение размеров при недостатке места

Чтобы не допустить ошибки при чтении размеров, нужно следить за тем, где оканчивается размерная линия, относящаяся к числу, которое Вы называете.

Обратите внимание, как записаны размерные числа 15 ±0,1 и ∅ 50-0,2 на рис. 21. Что означают такие записи? Так наносят предельные отклонения от заданного размера. Числа ±0,1; -0,2 показывают, какую неточность по отношению к основному (номинальному) размеру можно допустить при изготовлении детали. Например, размер с предельными отклонениями 40 +0,1 -0,2 надо понимать так: назначенный основной (номинальный) размер равен 40 мм; допускается изготовление детали на 0,1 мм больше или на 0,2 мм меньше размера 40 мм; следовательно, для определения наибольшего предельного размера нужно к 40 прибавить 0,1, а для подсчета наименьшего предельного размера нужно из 40 вычесть 0,2. Таким образом, предельные размеры подсчитывают так:

Читать еще:  Инструмент для вязальной проволоки

40 + 0,1 = 40,1 мм (наибольший);

40 – 0,2 = 39,8 мм (наименьший).

Все детали, действительный размер которых 39,8 мм и более или 40,1 мм и менее, годные.

Если нанесено только одно предельное отклонение, например, ∅ 50 +0,05 , то второе отклонение равно нулю (на чертежах отклонения, равные нулю, не наносят). Наибольший предельный размер в этом случае будет 50 + 0,05 = 50,05 мм, наименьший – 50 мм. Для размера ∅ 50-0,03 предельные размеры соответственно будут: 50 мм и 50 – 0,03 = 49,97 мм.

На рис. 30 показано, как надо располагать числовые значения предельных отклонений по отношению к номинальному размеру. Высота цифр, указывающих предельные отклонения, обычно меньше высоты цифр номинального размера (рис. 30, а-в). Если величина положительного и отрицательного отклонений одинакова, справа от номинального размера наносят лишь одно число со знаками ±, при этом высота цифр, указывающих отклонения, должна быть такой же, что и высота цифр, указывающих номинальный размер (рис. 30, г).


Рис. 30. Расположение числовых значений предельных отклонений относительно числа номинального размера

Ответьте на вопросы?

1. На основании чего судят о размерах детали, изображенной на чертеже?

2. В каких единицах выражают линейные размеры на машиностроительных чертежах (если единица измерения не обозначена)?

3. Как по отношению к размерной линии располагают размерное число?

4. Какое расстояние оставляют между контуром изображения и размерной линией? Между параллельными размерными линиями ?

5. Как понимать знак ∅, поставленный перед размерным числом с

6. Что означает знак R, нанесенный перед размерным числом ?

7. С какой стороны следует читать размерное число, проставленное у вертикальной размерной линии?

8. Как проверить правильность нанесения размерных чисел на наклонных размерных линиях?

9. Как понимать надпись: 3 х 45°?

10. Что означают числа со знаком плюс или минус, проставленные после размерного числа, например 36 +0,2 -0,1 ?

Задание к § 5

Упражнение 17

Запишите в тетради, какие буквенные обозначения размеров на наглядном изображении (рис. 31, а) соответствуют числовым размерам на трех видах (рис. 31, б). Положение детали на рис. 31, а и б дано различное.


Форма зависи:


Рис. 31. Изображение детали (а), три вида детали (б)

Упражнение 18

Перечертите в тетрадь рис. 32, а и б. Нанесите на них размеры, данные на наглядных изображениях.


Рис. 32. Наглядные изображения и их виды

Упражнение 19

Наложите на наглядные изображения (рис. 33) прозрачную бумагу. Размеры с трех видов перенесите на наглядные изображения и запишите их на прозрачной бумаге.


Рис. 33. Наглядны изображения и их виды

Упражнение 20

На рис. 34 и 35 даны примеры правильного и ошибочного расположений размерных линий. Запишите в тетради, какими буквами обозначены правильные чертежи. Определите ошибки, содержащиеся на остальных чертежах.


Рис. 35. Примеры правильного и ошибочного расположения размерных линий

Упражнение 21

Запишите в тетради, на каком чертеже правильно записаны размерные числа (рис. 36). В чем ошибки остальных чертежей?


Рис. 36. Правильные и неправильные чертежи

Упражнение 22

Запишите в тетради, на каком чертеже (рис. 37) правильно по отношению к вертикальным и наклонным размерным линиям нанесены размерные числа (на чертежах даны не все требуемые размеры). В чем ошибки остальных чертежей?


Рис. 37. Чертеж деталей

Упражнение 23

На каком чертеже правильно нанесены величины диаметра и квадрата (рис. 38)? В чем ошибки остальных чертежей?


Рис. 38. Чертеж диаметров и квадратов

Упражнение 24

На какой чертеж без ошибок рационально нанесены величины радиусов, диаметров, толщины детали и размеры, определяющие расположение отверстий (рис. 39)? В чем недостатки остальных чертежей?


Рис. 39. Чертежи деталей

Упражнение 25

Запишите в тетради номера примеров (рис. 40, а), в которых правильно расположены числовые значения предельных отклонений по отношению к числам, указывающим номинальные размеры. В чем ошибки остальных примеров? На рис. 40, б слева записаны размеры с предельными отклонениями. Справа расположены числовые значения предельных размеров, но в иной последовательности. Подсчитайте предельные размеры и заполните в тетради следующую таблицу:


Рис. 40. Правильное расположение числовые значения предельных отклонений (а), иная последовательность числовых значений (б)

Упражнение 26

Перечертите в тетрадь рис. 21 и 23 и те примеры с рис. 34, 38 и 39, которые Вы выбрали как правильные. Дайте к этим рисункам соответствующие подписи. В начале работы напишите заголовок “Нанесение размеров”. В итоге в Вашей тетради появится конспект для повторения материала параграфа о размерах.

Упражнение 27

Возьмите в фильмотеке училища диафильм “Нанесение размеров на чертежах” и повторите материал темы.

Общие правила графического оформления строительных чертеж

Масштабы. Изображение на строительных чертежах планов, фасадов, разрезов, конструкций, деталей и других элементов гражданских, промышленных и сельскохозяйственных зданий выполняют в масштабах, установленных ГОСТ 2.302—68*, с учетом требований ГОСТ 21.501—93. Масштабы для этого вида чертежей приведены в табл. 9.5.1. Масштаб изображения следует принимать минимальным, — в зависимости от сложности чертежа, — но обеспечивающим четкость копий при современных способах размножения чертежей. В соответствии с ГОСТ 21.101—97 на строительных чертежах, как правило, масштаб не проставляют. Однако, при необходимости, масштаб изображения может быть указан в основной надписи по типу 1:10,1:100, а над изображением по типу 1—1 / 1:10, А / 1:20.

Линии чертежа. На строительных чертежах используют типы линий, приведенные в ГОСТ 2.303—68*. Толщина линий для всех изображений, выполненных в одном и том же масштабе, должна быть одинаковой.

Однако в строительных чертежах есть некоторые особенности в применении отдельных типов линий. Так, на плане и разрезе здания видимые контуры обводят линиями разной толщины. Более толстой линией обводят контуры участков стен, попавшие в секущую плоскость. Контуры участков стен, не попавшие в плоскость сечения, обводят тонкой линией (см. рис. 9.5.1, рис. 9.5.2).

Виды. На строительных чертежах они расположены в соответствии с ГОСТ 2.305—68**. Однако наименование вида может отличаться от принятого в стандарте. Например: вместо «вида спереди» изображение именуется «фасадом» и т.п. Кроме того, на строительных чертежах название вида, как правило, надписывают над его изображением по типу «Фасад 1—3». Вид может иметь буквенное, цифровое или какое-нибудь другое наименование.

При необходимости направление проецирования может быть указано одной или двумя стрелками. Наименование вида может быть дано и без указаний направления взгляда. На чертежах металлических конструкций, где расположение видов несколько отличается от принятого, направление взгляда следует указывать стрелкой.

Разрезы. В строительных чертежах для наименования разреза допускается применять буквы, цифры и другие обозначения. В наименовании изображения допускается включать слово «разрез», например: «Разрез 1—1».

Сечения. В строительных чертежах линия, указывающая направление секущей плоскости, может быть со стрелками или без них. Сечение обозначают буквами или цифрами. В названии сечения указывают обозначение соответствующей секущей плоскости.

Размеры. На строительных чертежах размеры наносят в соответствии с ГОСТ 2.307—68* с учетом требований системы проектной документации для строительства ГОСТ 21.501-93.

Размеры в миллиметрах на строительных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в примечании к чертежам. Размерные линии на строительных чертежах ограничивают засечками — короткими штрихами длиной 2—4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. Размерные линии должны выступать за крайние выносные линии на 1—3 мм. Размерное число располагают над размерной линией примерно на расстоянии от 0,5 до 1 мм (рис. 9.5.3). Выносная линия может выступать за размерную на 1—5 мм. При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки допускается заменять точками (рис. 9.5.4).

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. Однако в практике проектной работы это расстояние принимают равным 14—21 мм. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси — 4 мм (рис. 9.5.5, рис. 9.5.6).

Читать еще:  Укладка сигнальной ленты над кабелем

При наличии в изображении ряда одинаковых элементов, расположенных на равных расстояниях друг от друга (например, осей колонн), размеры между ними проставляют только в начале и в конце ряда (см. рис. 9.5.6) и указывают суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер.

Размерную линию на строительных чертежах ограничивают стрелками по ГОСТ 2.307—68* в том случае, когда требуется указать диаметр, радиус окружности или угол, а также при нанесении размеров от общей базы, располагаемых на общей размерной линии (рис. 9.5.7, а, б, в; 9.5.8). Общие положения о нанесении размеров приведены в § 2.6. Рекомендации по нанесению размеров на планах, разрезах, фасадах и различных конструкциях будут даны в соответствующих параграфах.

Отметки. Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах (рис. 9.5.9) показывают расстояние по высоте от уровня поверхности какого-либо элемента конструкции здания, расположенного вблизи планировочной поверхности земли. Этот уровень принимается за нулевой.

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. Знак отметки представляет собой стрелку с полочкой. При этом стрелку выполняют основными линиями длиной 2—4 мм, проведенными под углом 45° к выносной линии или линии контура. Линию выноски вертикальную или горизонтальную обводят сплошной тонкой линией (рис. 9.5.10, а, б).

Размер h рекомендуется принимать от 2 до 6 мм, в зависимости от размеров чертежа. Длина полочки может быть принята следующей: для шрифта высотой 2,5 мм:

  • при четырех цифрах — 11 мм;
  • при пяти цифрах — 12 мм; для шрифта высотой 3,5 мм:
  • при четырех цифрах — 12 мм;
  • при пяти цифрах — 15 мм. При необходимости длину полочки и размер h можно увеличить.

Если около одного изображения располагаются друг над другом несколько знаков уровней, вертикальные линии отметки рекомендуется размещать на одной вертикальной прямой, а длину горизонтальной полочки делать одинаковой (рис. 9.5.11).

Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» — уровень чистого пола; «Ур.з» — уровень земли (рис. 9.5.12).

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой. Условная нулевая отметка обозначается так: 0,000. Размерное число, показывающее уровень элемента, расположенного ниже нулевой отметки , имеет знак минус (например, – 1,200), а расположенного выше— знак плюс (например, + 2,700).

На планах размерное число отметки наносят в прямоугольнике, контур которого обведен тонкой сплошной линией, или на полке линии-выноски. В этом случае перед размерным числом отметки ставят знак плюс или минус <рис. 9.5.13, а, б).

Уклоны. На строительных чертежах уклон указывают в виде простой дроби. При необходимости допускается уклон в виде десятичной дроби проставлять с точностью до третьего знака. Перед размерным числом, определяющим уклон, ставят знак из двух пересекающихся под острым углом линий. Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски, причем нижняя линия знака уклона должна быть параллельна линии контура или линии выноски, а острый угол направлен в сторону уклона (рис. 9.5.14).

На планах направление уклона указывают стрелкой. При необходимости над стрелкой ставят значение уклона (рис. 9.5.15).

Основные надписи. ГОСТ 21.101—97 (СПДС) устанавливает единые формы, размеры и порядок заполнения основных надписей на чертежах и текстовых документах, входящих в состав студенческих курсовых работ, курсовых и дипломных проектов.

Содержание, расположение и размеры граф основных надписей должны соответствовать: на листах чертежей зданий (сооружений) — рис, 9.5.16; на первом листе чертежа строительных изделий — рис. 9.5.17.

Основные надписи располагают в правом нижнем углу графического или текстового документа. На листах формата А4 по ГОСТ 2.301—68 основная надпись располагается вдоль короткой нижней стороны листа.

Основные надписи и рамки выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303—68.

В графах основных надписей (номера граф на формах показаны в кружках) указывают:

  • в графе 1 — обозначение документа; сокращенное название вуза, факультета, номер студенческого билета, двухзначный номер кафедры, двухзначный номер дипломного проекта (курсового проекта) или контрольной работы, буквенное обозначение: дипломного проекта (ДП), курсового проекта (КП) или контрольной работы (КР) (шрифт прописной, размер 5);
  • в графе 2— наименование проекта, работы, изделия (шрифт прописной, размер 5);
  • в графе 3 — наименование задания (шрифт прописной, размер 5);
  • в графе 4— наименование изображений, помещенных на данном листе (шрифт прописной, размер 5);
  • в графе 5 — обозначение материала детали (графу заполняют только на чертежах деталей; шрифт строчной, размер 5);
  • в графе 6 — литера «У» (учебные чертежи);
  • в графе 7— порядковый номер листа (страницы текстового документа при двустороннем оформлении). На документах, состоящих из одного листа, графу не заполняют;
  • в графе 8 — общее количество листов документа (комплекта чертежей, пояснительной записки и т.д.). На первом листе текстового документа при двустороннем оформлении указывают общее количество страниц;
  • в графе 9— полное или сокращенное наименование кафедры (шрифт строчной, размер 5);
  • в графе 10 — снизу вверх — «Студент» или «Дипломник» (для дипломного проекта), «Консультант», «Руководитель», «Нормоконтроль», «Зав. кафедрой» (шрифт строчной, размер 3,5).
  • Графу «Нормоконтроль» подписывает преподаватель кафедры, контролирующий графическую часть курсовых и дипломных проектов на соответствие требованиям СПДС и ЕСКД;
  • в графах 11, 12,13— соответственно, фамилия, подпись, дата;
  • в графе 14 — расчетная масса изделия, изображенного на чертеже, в килограммах без указания единиц измерения;
  • в графе 15— масштаб изображения по ГОСТ 2.302—68.

Наименования изделий и изображений должны быть записаны в именительном падеже единственного числа в соответствии с принятой терминологией и быть, по возможности, краткими.

В наименовании изделия, состоящем из нескольких слов, на первом месте помещают имя существительное, например, «Ферма шпренгельная».

Сокращения слов в надписях на чертежах допускаются в случаях, указанных в ГОСТ 2.316—68.

На рис. 9.5.18 показан пример заполнения основной надписи на листах чертежей зданий и сооружений, а на рис. 9.5.19— на чертежах строительных изделий.

На рис. 9.5.20 показана основная надпись для текстовых документов (первый лист), а на рис, 9.5.21 для чертежей строительных изделий и текстовых документов (последующие листы).

Названия изделий и изображений должны быть, по возможности, краткими и соответствовать принятой терминологии.

Название изделия приводят в именительном падеже единственного числа. В названиях строительных изделий первым ставится имя существительное по типу «Ферма стропильная». Необходимые сокращения слов по ГОСТ 2.316—68* и ГОСТ 21.501—93. В производственных чертежах вводятся дополнительные графы. В левом нижнем углу в полосе для подшивки размещают дополнительные графы.

Текстовая часть. При проектировании, а также при выполнении расчетно-графических учебных работ, курсовых и дипломных проектов требуется оформлять ряд текстовых документов в соответствии с ГОСТ 21.501-93.

Для текстовой части пользуются писчей бумагой, размер которой принимают по ГОСТ 2,301—68*. Рекомендуется применять листы размером 297×210 (формат А4).

Надписи. Шрифты для надписей на строительных чертежах принимают по ГОСТ 2,304—81.

Размер шрифта для различных надписей на строительных чертежах рекомендуется следующий:

  • в основной надписи: наименование института, листа, объекта и т.п. — 5 или 7 мм, прочие надписи — 3,5 или 5 мм;
  • в наименовании основных чертежей и таблиц *— 5 или 7 мм, второстепенных чертежей, текстовых указаний и т.п. — 3,5 или 5 мм, цифровые данные для заполнения таблиц— 3,5 или 2,5 мм;
  • в обозначении координационных осей, ссылочной и нумерационной маркировки узлов, номеров позиций при диаметре кружков 6—9 мм размер шрифта 3,5 или 5 мм, при диаметре 10, 12 мм и более — 5 или 7 мм;
  • высота размерных чисел на чертежах, выполненных в масштабе 1:100 и крупнее, рекомендуется 3,5 мм, а в масштабе 1:200 и мельче, а также в стесненных местах и при более крупном масштабе — 2,5 мм.

Размер шрифта для остальных надписей принимают в зависимости от масштаба и насыщенности чертежа. Надписи располагают над изображением с минимальным разрывом и не подчеркивают.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
