Переделка шуруповерта 18в на литий

Переделка шуруповёрта на литиевые аккумуляторы.

Переделка шуруповёрта на литиевые аккумуляторы.

Что делать, если аккумулятор шуруповерта перестал работать ?

1.Купить новую батарею для своего шуруповёрта.

2.Купить новый шуруповерт.

3.Переделать шуруповерт на литиевые аккумуляторы 18650.

Я остановился на третьем варианте. Потому что аккумуляторы на мою модель уже не продают в России, заказывать от производителя я посчитал дорого и нецелесообразно. Механизм прослужить еще много лет. Выкидывать мне его жалко. Он дорог мне, как память. Сейчас мы будем переделывать аккумуляторы моего шуруповерта на литий. Если вы откроете любой каталог по продаже электроинструмента вы увидите, что во всех недорогих используется никелевые, в более дорогих моделях литиевые. Для тех кто в них не разбирается. Я коротко расскажу в чем разница между ними.

Почему Литий(Li-on), лучше чем никель(Ni-Cd, Ni-MH)

1.Имеет более высокую токоотдачу, т.е. шуруповерт будет крутить мощнее.

2.Ни теряет мощность при разрядке.

3.Нет эффекта памяти, заряжать его можно до заряжать без вреда для емкости.Если вы заряжаете никелевый, вы уменьшаете его емкость. Поэтому можно очень быстро угробить его. Многие об этом не знают, и не понимают почему он так быстро перестает работать

4.Литий имеет очень низкий процент саморазряда, за год пребывания в нерабочем состояние, он максимум разрядится на 20 %. Никелевый потеряет весь свой заряд.

5.Он заряжается гораздо быстрее. Если литий можно зарядить за1,5-2 часа. То для полного заряда никеля вам понадобиться 8-10 часов.

6.Литий имеет более удельную емкость, это означает. Что на литиевом вы сможете закрутить саморезов, в 1,5 или даже 2 раза больше.

7.Литий гораздо легче по массе, чем никель.

Перейдем непосредственно к переделке батареи. Вопросы и ответы.

Соединяем аккумуляторы.

Мы купили аккумуляторы, теперь нам нужно их соединить между собой.

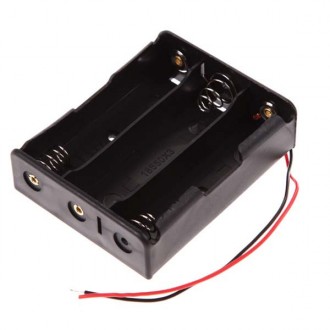

1.Для этого можно специальные приспособления, мощный батарейный отсек, они бывают на два и один аккумулятора, и соединить из между собой.

ВНИМАНИЕ: Помните литиевые аккумуляторы очень не любят перегрева, выше 40 градусов по цельсию.

2.Так же можно споят банки между собой, взять нужно паяльник не очень мощный. Паяльника мощностью 100 ватт будет достаточно. Для удобства я связал скотчем банки между собой. Теперь взяв кислоту капаю на батарею и припаиваю быстро на залуженную площадку никелевый провод. Провод лучше взять помощнее с сечением 2 квадратов.

3.Третий способ, это точечная сварка, возьмём никелевую ленту и приварим ее к площадке аккумулятора. Температура такой пайки гораздо выше чем у паяльника. Но за счет скорости не успевает нагреваться.

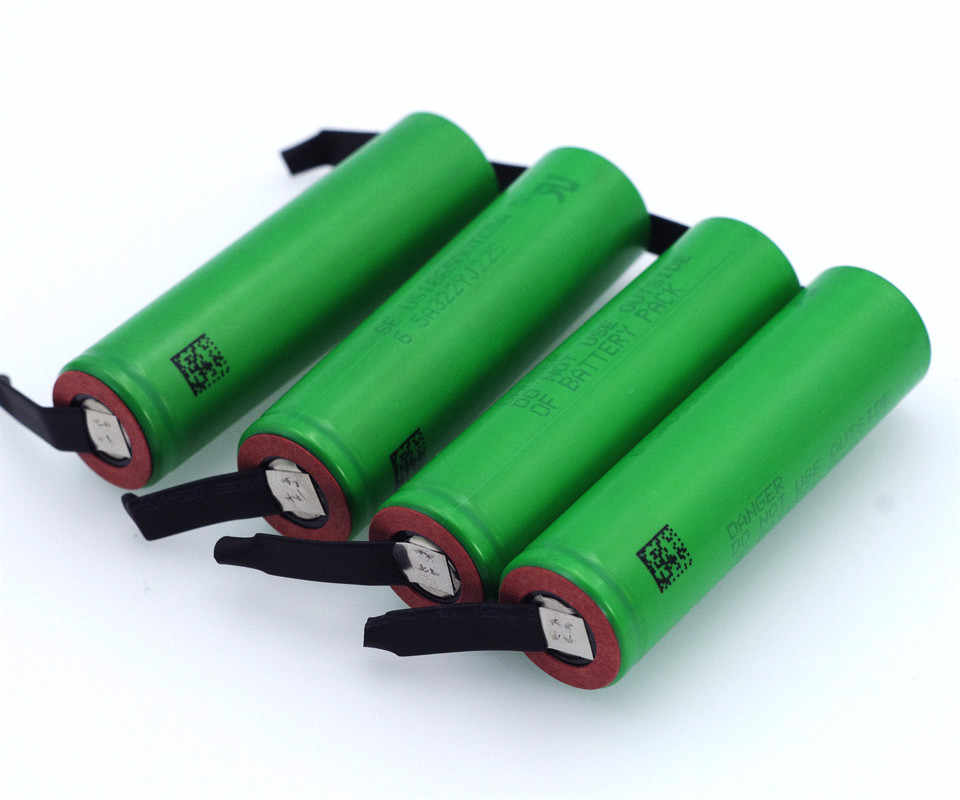

4.Четвертый способ это купить уже готовые банки с припаянными проводами.Но их пока очень тяжело найти.

Особенности использования литиевых аккумуляторов.

При последовательном соединение банок мы рискуем перезарядить и пере разрядить одну из банок. Так емкость у банок может немного отличатся друг от друга.

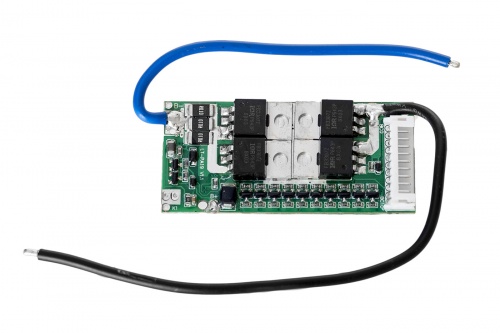

На помощь нам придет плата BMS в простонародье плата защиты аккумулятора.

Что она умеет:

1.Защищает от короткого замыкания банки.

2.После срабатывания защиты восстанавливается автоматически.

3.Следит за напряжением в каждой банке.

4.Отключает нагрузку, если хотя бы одна ячейка разряжена.

5.Балансируют банки во время зарядки (после зарядки все имеют одинаковое напряжение)

Не содержит в себе понижающий преобразователь для зарядки любым напряжением.
Данная плата делает все возможное, чтобы сохранить и продлить жизнь наших аккумуляторов.

После того как мы переделаем шуруповерт на литиевые аккумуляторы 18650, нам необходимо сделать зарядное устройство. Так как старое зарядное устройство нам больше не подходит. Нужно будет купить обычное зарядное устройство с напряжение 2 ампера,

Сразу приобретаем к нему входное гнездо.

Далее мы перейдем к самой переделке шуруповерта на литиевые аккумуляторы 18650.

Начнем переделку шуруповерта на литиевые аккумуляторы.

1.Для начала нам нужно определиться с мощностью:
12 вольт- 3 банки
16-18 вольт 4 банки
20-21 вольт- 5 банок.

2.Теперь разбираем нашу батарею. И бережно вытаскиваем никелевые аккумуляторы. Стараясь сохранит клеммы и пластиковые держатели которые находятся на корпусе батареи.

3. Далее укладываем наши банки внутрь корпуса, так сказать примеряя их. Отлично банки и плата встали идеально.

4.Паяем банки между собой, и соединяем с платой. Приклеиваем плату на двухсторонний скотч к банкам. И замеряем напряжение на выходе у нас должно быть 10-12 вольт. Для подключения платы к разъёму используем провод сечение ни менее 2 кв.

Соединяем по схеме:

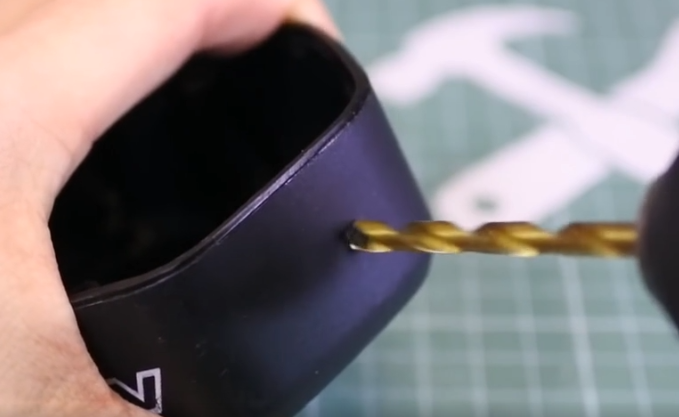

5.Сверлим в корпусе отверстие под гнездо для зарядки.

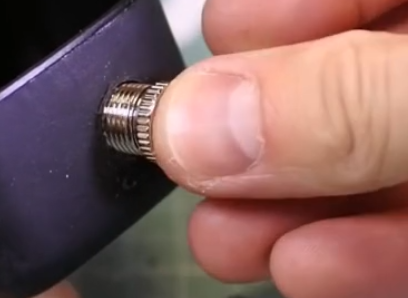

Вставляем в корпус входное устройство для заряда.

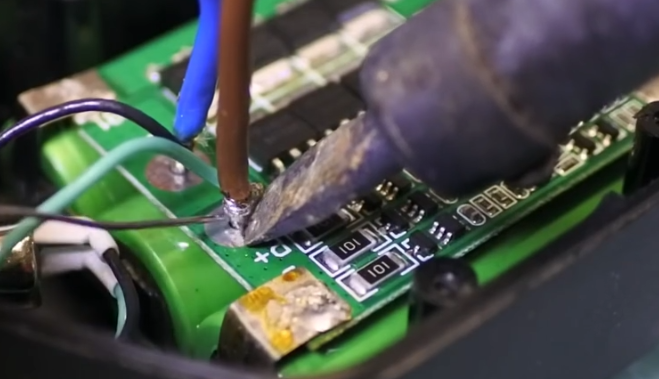

6. Припаиваем клеммы соединяющие аккумулятор и шуруповерт к плате.

Далее нужно соединить клеммы старого с новой платой.

Это те что соединяют аккумулятор и шуруповерт. Для поддержки клеммы мы использовали небольшую палочку.

По-деревенски, но зато надежно. Проверяем наш шуруповерт Все работает.

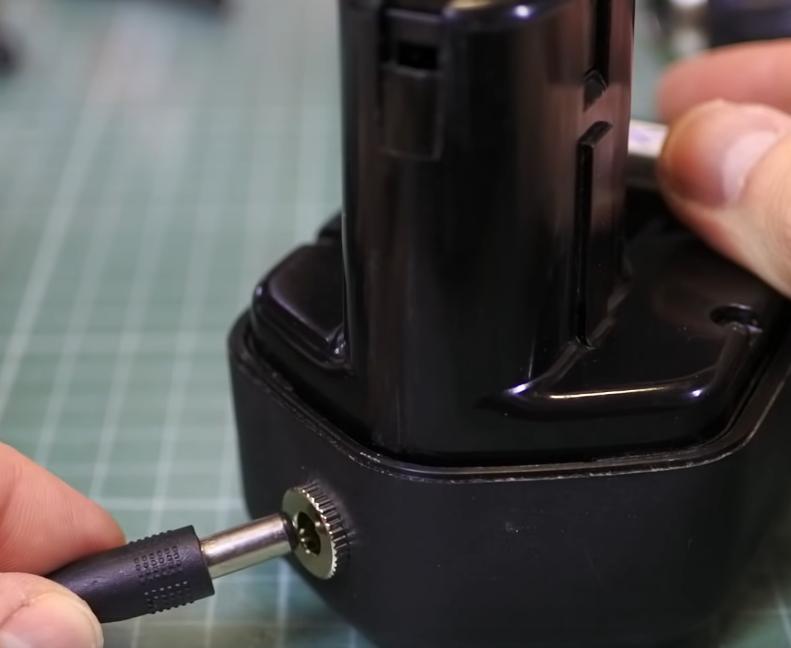

Теперь давай те зарядим батарею и проверим работу платы.

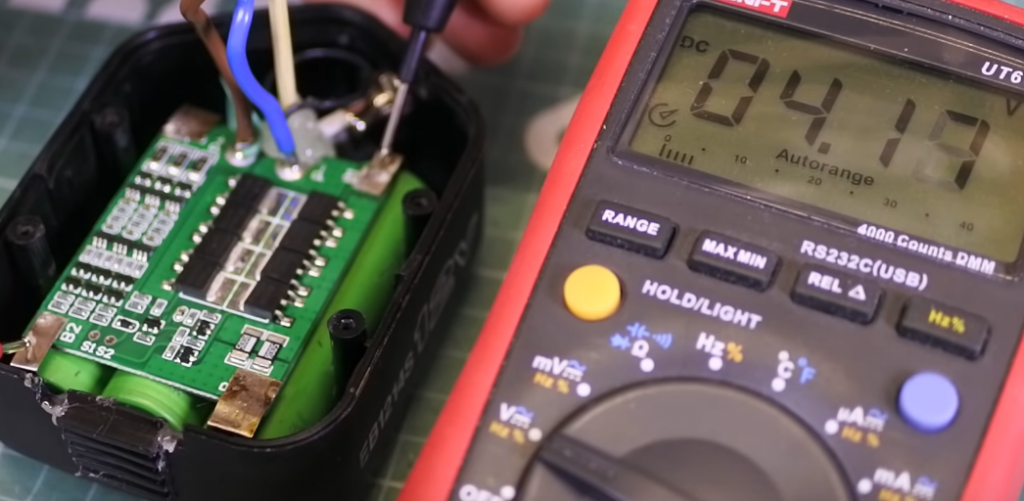

Замеряем напряжение 4 вольт.Все работает идеально.

Поздравляю всех друзья мы воскресили наш шуруповерт. Переделка шуруповерта на литиевые аккумуляторы 18650 прошла успешно.

Советы по использованию литиевых аккумуляторов для шуруповерта:

1.Не разряжайте до конца. Почувствовали, что перестал тянуть. Подзарядите его. Не нужно ждать пока он совсем сядет.
2.Избегайте нагрева. Не оставляйте шуруповерт на батарее, или на солнце, или летом в машине.
3. Не заряжайте его на холоде. При заряде на холоде литий будет сжать, и при попадании в тепло он будет перезаряжен.
4.При длительном хранение без работы шуруповерта, разрядите батарею на половину. Именно с таким зарядом обычно батареи приходят к нам из магазина.
5. Храните шуруповерт в прохладном месте. Саморазряд ниже.

Читать еще:  Дефекты сварочных швов и причины их образования

Замена аккумуляторов в шуруповерте на литиевые своими руками: пошаговая инструкция

Для того чтобы переделать шуруповерт на литиевый аккумулятор, потребуется сам агрегат, батареи и нехитрый арсенал инструментов. Целесообразность трансформации вызвана эксплуатационными характеристиками литий–ионных моделей.

Их электрическая плотность существенно превосходит показатели никель–кадмиевых батарей. Отмечается меньший вес и большая продолжительность работы. Вдобавок Li-Ion аккумуляторы лишены такого недостатка Ni-Mh аналогов как эффект памяти. Соответственно их зарядка может осуществляться в любое время, независимо от действующего уровня.

Но батареи Li-Ion хуже работают в холодную погоду. Уже при температуре 10 С они начинают быстро разряжаться. Если работа по преимуществу идет на открытом пространстве, то лучше обойтись без трансформации. При наличии базовых навыков произвести замену шуруповерта на литиевые аккумуляторы можно своими руками.

Особенности переделки

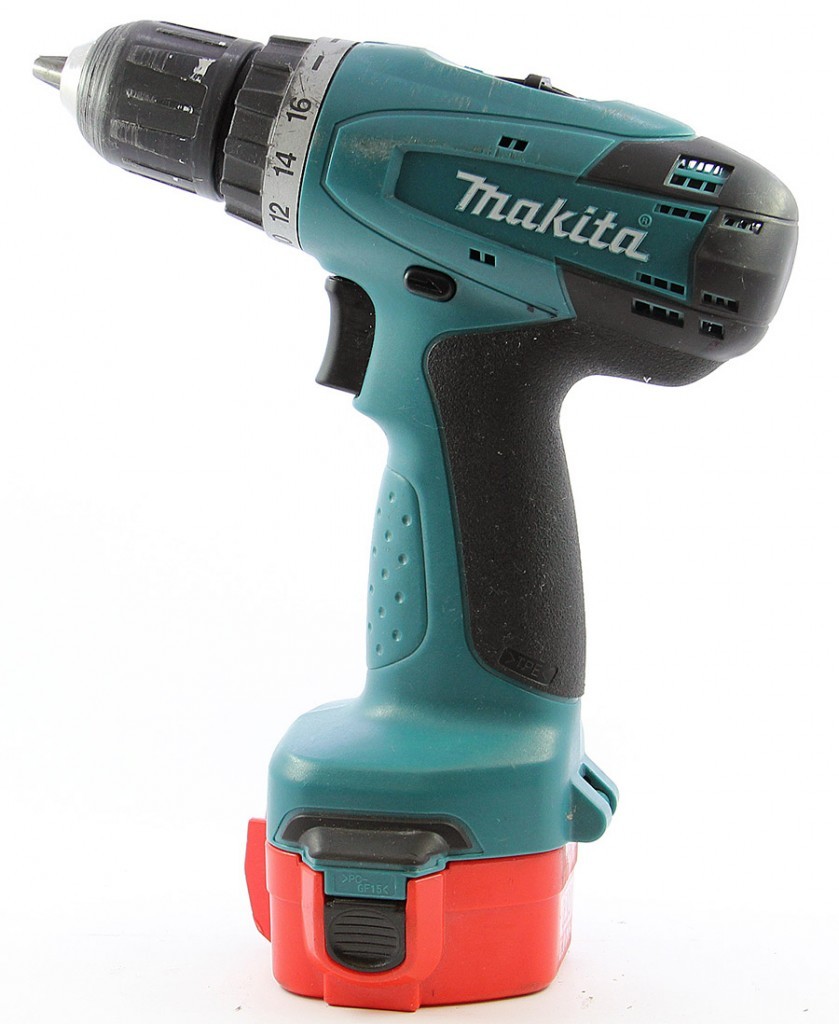

В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.

Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.

В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.

Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.

Переделка на литиевые аккумуляторы 12 вольт

Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.

Переделка на литиевые аккумуляторы 18 вольт

Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.

Необходимые компоненты для переделки

Предварительно необходимо подобрать компоненты, которые помогут трансформировать шуруповерт. Состав определяется особенностями процесса, а именно пайкой, использованием специальных кассет либо точечной сварки. Кассеты применять не рекомендуется в виду их уязвимости к воздействию тока. В остальном список включает:

  • аккумуляторы Li-ion18650;
  • защитная плата или модуль, обеспечивающий равномерную нагрузку при зарядке;
  • аппарат контактной сварки. Он предпочтительнее пайки, поскольку литиевые батареи чувствительны к нагреву и могут выйти из строя;
  • провода сечением 0,75 мм², 1,5 мм², 2,5 мм²;
  • термоусадка;
  • отвертка;
  • дисковый нож.

Батарейка должна соответствовать мощности старых компонентов в пропорции 1/3. Т.е. литиевый элемент является полноценной заменой 3-х никель-кадмиевых батарей. Обычно используют 3 шт. Li-ion вместо 10 Ni-Mh, что слегка снизит мощность агрегата. Можно установить 4 аккумулятора, но это сократит рабочий ресурс электродвигателя.

Ключевое значение имеет показатель тока, приведенный в рабочем паспорте шуруповерта. Он колеблется в диапазоне 15-40 А, соответственно подбираются элементы со схожими параметрами отдачи. Это касается как батарей, так и защитных плат. Универсальный вариант модуль BMS на 25 А или 30 А. Нежелательно использовать аккумуляторы от старого ноутбука, поскольку на высокую нагрузку они не рассчитаны.

Как переделать

Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов. Процесс производится в несколько этапов, начинаясь с корпусной разборки аккумулятора.

Разборка блока питания для новой зарядки

Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.

Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи последовательно соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность является ключевым фактором успеха, обеспечивая неизменность емкости и напряжения. Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.

Пайка проводов к модулю стабилизации

Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:

  1. Соединении провода идущего на плюс к соответствующему контакту платы, обозначенному B+;
  2. Соединении провода идущего на минус к соответствующему контакту платы, обозначенному B-;
  3. Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3. Количество соединений зависит от числа аккумуляторов.

Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.

Пайка проводов блока питания с модулем

На самой плате BMS есть еще 2 контакта, обозначенные P+ и P-. От них провода идут к соответствующим клеммам старой микросхемы.

Установка напряжения

На резисторах устанавливается выходное напряжение. Этот показатель на каждый элемент не должен превышать 4,2 вольт.

Размещение в корпусе

Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.

Читать еще:  Выбираем пистолет для монтажной пены

К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.

Отличие зарядного устройства от блока питания заключается в присутствии тока заряда. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.

Трансформация состоит в дополнении ЗУ, куда включают такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых заряд останавливается. Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.

Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.

Резюмируя, чтобы переделать АКБ шуруповерта на li ion 12 вольт либо 14, 18 вольт, необходим набор комплектующих, опыт работы с электрооборудованием и немного свободного времени. Целесообразно предварительно рассчитать общую стоимость вложений. Ремонт — долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.

Переделка шуруповерта на литиевые аккумуляторы 18650

В этой статье вы узнаете как недорого переделать аккумулятор шуруповерта с Ni Cd на Li Ion аккумуляторы 18650 , тем самым модернизировав аккумулятор шуруповерта , сделав его более мощнее и увеличив время автономной работы. Все этапы переделки подробно описаны, поэтому проблем возникнуть не должно, все необходимые компоненты указанны и доступны.

Необходимые компоненты для переделки

Для перебелки были использованы высокотоковые аккумуляторы 18650 ёмкостью 2500 мА/ч. Данные аккумуляторы имеют уже приваренные выводы для пайки, что очень удобно и ко всему прочему можно существенно сэкономить на батарейных отсеках. Заказать их можно в интернете, поставляются партией по 4 или 6 штук. Ссылки на товар на нашем сайте kavmaster.ru

Так же для переделки понадобятся две платы BMS 12.6V 40A, ссылка на нашем сайте kavmaster.ru

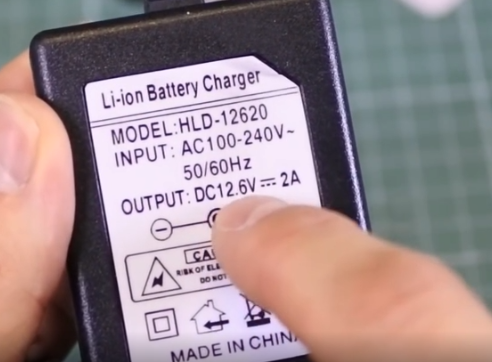

Зарядное устройство тоже нужно будет переделать и для этого понадобится модуль стабилизации напряжения и тока.

Видео о том как переделать зарядное устройство смотрите в конце статью

Ссылку на стабилизатор можно найти на нашем сайте kavmaster.ru

На момент переделки, все компоненты (на две батареи) обошлись всего 1100 рублей, это на много дешевле чем купить новый аккумулятор для шуруповерта, в котором будут стоять всё те же Ni Cd аккумуляторы. Посмотрев цены в интернете, я обнаружил что одна батарея стоит от 1200 рублей, а для переделки ДВУХ батарей, я потратил всего 1100! Все ссылки на компоненты так же можно найти в конце статьи!

Переделка аккумулятора

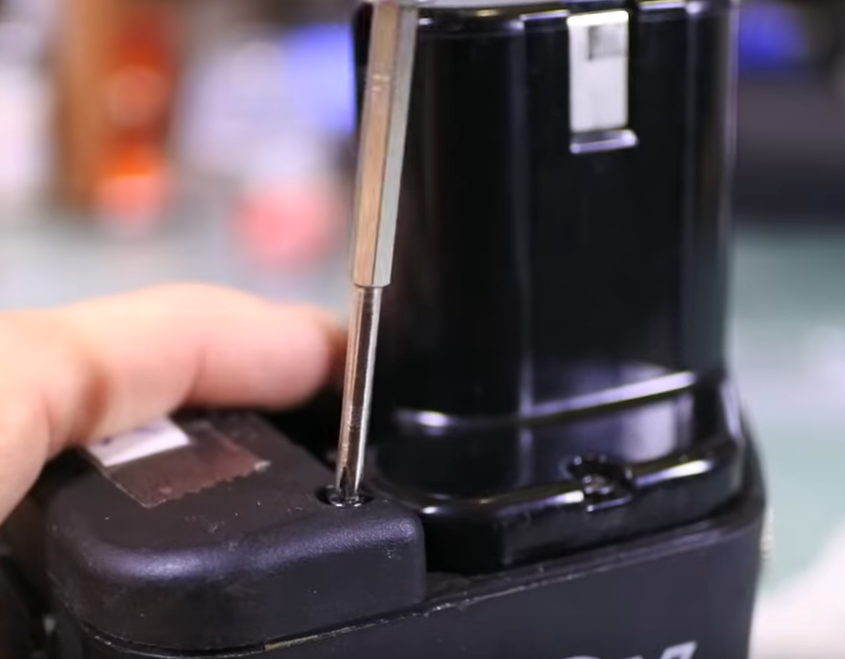

Первым делом нужно аккуратно разобрать корпус аккумулятора и выбросить старые Ni Cd аккумуляторы.

Затем необходимо отсоединить клемму питания аккумулятора.

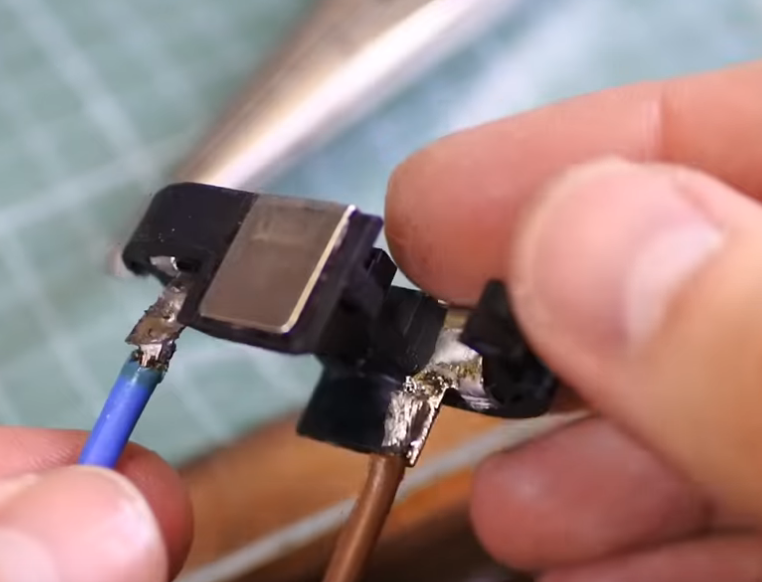

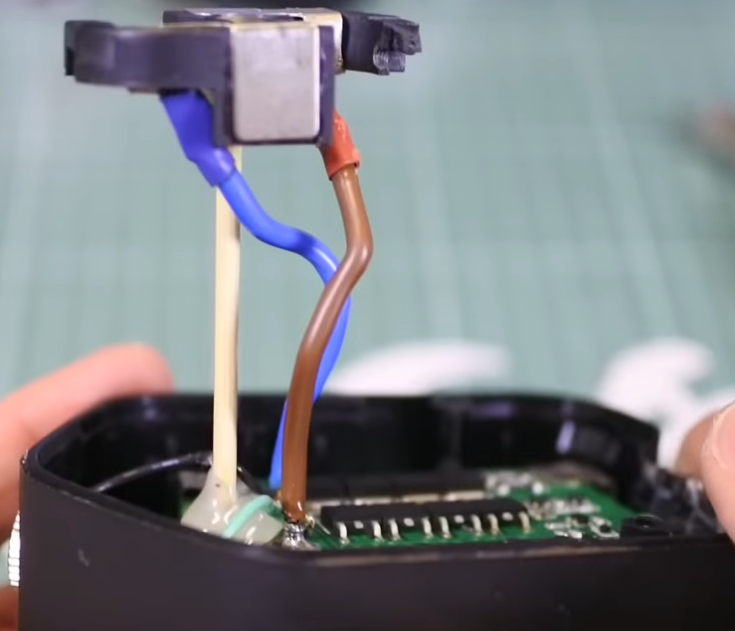

К неё нужно припаять два провода, желательно с крупным сечением, в данной переделки были использованы провода сечением 4 мм² и длиной примерно 100 мм. На фото выше можно заметить красный провод, оставлен он был для того, что бы не перепутать полярность, к этому проводу желательно тоже припаять красный провод, что бы избежать неприятностей и вы точно будете знать что это +.

К блестящему контакту нужно припаять минусовой провод:

Затем нужно вставить клемму с припаянными проводами обратно в корпус на своё место, обязательно соблюдая полярность!

Для фиксации клеммы, можно залить вовнутрь стакана термоклей, более лучшего варианта фиксации я не нашел, тем более что держит он очень хорошо!

Теперь можно приступить к пайки аккумуляторов. Снимаем с аккумуляторов термоусадочную трубку и сгибаем их таким образом что бы можно было их спаять последовательно.

Далее спаиваем контакты:

Далее наносим термоклей на ту сторону получившейся батареи, где контакты торчат на верх и приклеиваем плату BMS как показано на фото ниже. Обратите внимание, что плюс и минус платы и батареи, находятся друг на против друга.

Затем загибаем контакты батареи на контакты платы и припаиваем их, начиная с минуса!

К контакту платы B1 припаиваем короткий провод, другой конец которого припаиваем к месту соединения аккумуляторов!

К контакту B2 так же припаиваем короткий провод, другой конец которого, припаиваем к месту соединения аккумуляторов на противоположной стороне!

Ну и в конце, припаиваем последний, плюсовой контакт.

Теперь осталось соединить клеммы корпуса с получившейся аккумуляторной батареей, для этого припаиваем красный провод к контакту «P+», а синий, минусовой провод, к контакту «P-«.

На этом переделка аккумулятора закончена! Осталось закрепить изготовленную батарею и поставить на место вторую часть корпуса. На переделку двух аккумуляторов было потрачено не больше часа времени и как говорилось выше, 1100 рублей денег. После тестов, шуруповёрт стал работать ни хуже чем с заводской батареей и я бы сказал, на много лучше, в плане мощности и заряд держится дольше. Всем советую переделать свои старые батареи! ))

Подпишитесь на канал и поставьте лайк! На нашем сайте kavmaster.ru вы можете найти ссылки на все детали из данной статьи!

На этом все, надеюсь данная статья была полезной!

Смотрите видео о переделки зарядного устройства:

Все для переделки шуруповерта на литий с АлиЭкспресс

Все для переделки шуруповерта с NiCd на Li-Ion с AliExpress. В топике краткое руководство и ссылки на все необходимые компоненты.

Читать еще:  Счетчик матрица как снять показания

1) Плата BMS защиты

Нужна для защиты аккумуляторов от переразряда, перезаряда, чрезмерно высокого тока и короткого замыкания (КЗ).

Определяемся с выбором. Если шурик на 12V, покупаем 3S BMS, если на 14V, то 4S BMS. Вообще рекомендую сразу же переделывать на 4S, т.к. и мощность вырастет и будет более полно использоваться батарея. Плата BMS в таком случае обязательна, иначе убьете батарею за пару месяцев! Оптимальный ток защиты по току 30-40А.

Плата 3S BMS:

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Более тысячи заказов, отслеживается.

Плата 4S BMS:

Ссылка на товар (на 30А) — ЗДЕСЬ

Ссылка на товар (на 40А) — ЗДЕСЬ

Ссылка на товар (на 40А) — ЗДЕСЬ

2) Высокотоковые аккумуляторы

Необходимы хорошие банки с токоотдачей не мене 15А. Идеально подходят по соотношению цена/качество LG HE4 2500mah (желтые «бананы»), Samsung 25R 2500mah, Samsung 30Q 3000mah и LG HG4 3000mah («шоколадки»). Для шурика пойдут и перепаковки под брендом Liitokala, Varikore и прочие.

LG HG4 3000mah с приваренными контактами — ЗДЕСЬ

Еще один вариант с приваренными контактами — ЗДЕСЬ

Более нескольких тысяч заказов везде, нормальное качество.

3) Никелевая лента для сварки/пайки

Необходима для соединения аккумуляторов в батарею. Можно использовать и обычный многожильный провод большого сечения, но лента предпочтительнее. Если будете паять, то берите перфорированную ленту!

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

4) Точечная сварка «на коленке»

Представляет собой два ионистора (суперконденсатора), соединенные параллельно. Заряд высокий, позволяет сваривать намертво. Покупать не менее двух, иначе заряда не хватит для нормальной сварки.

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

5) Стабилизатор питания

Можно попробовать заряжать от стандартного зарядного устройства, но с большой долей вероятности балансировка работать не будет. Данная плата позволяет заряжать фиксированным током до 5А (лучше не превышать 2А), подключается после выводов стандартной зарядки.

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

6) Минивольтметр 0,28 дюймов

Предназначен для контроля заряда. Просто и удобно. Монтируется в батарею.

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

7) Держатели (холдеры) для 18650 банок

Больше дополнительный аксессуар. Предназначен для защиты банок от КЗ при падениях собранной батареи. Можно просто обмотать банки изолентой, но это менее надежно.

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

8) Запасной электродвигатель для шурика

На всякий пожарный. Пригодится просто для запаса. Стоит копейки, около 6 баксов. Есть с шестерней и без нее.

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

9) Качественный припой Kaina

Паять все равно придется, поэтому используйте лучший припой всех времен и народов (без шуток). Сам был удивлен, когда попробовал. С флюсом внутри!

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

10) Отдельный балансир

На случай, если кто купил плату БМС без оной. Выравнивает заряд на всех банках.

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

11) Многоштырьковый разъем для отдельной зарядки

На случай, если не устраивает встроенный медленный балансир и планируется зарядка от модельной, типа Аймакс, Айчарджер и прочие. рекомендую вывести и раз в пару месяцев балансировать на такой зарядке. Дополнительно купите заглушку за 50 центов, чтобы грязь туда не попадала! Разъем практически не выступает за пределы корпуса.

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Ссылка на товар — ЗДЕСЬ

Пока на этом заканчиваю. Если тема будет интересна, в следующем топике расскажу как все это соединить воедино, плюс пару лайфхаков использования, 😉

Еще интересное:

Еще одна автоподборка ЗДЕСЬ

Предыдущие подборки ЗДЕСЬ, ЗДЕСЬи ЗДЕСЬ

Еще одна интересная подборка ЗДЕСЬ и ЗДЕСЬ

Либо смотрите в моем профиле ЗДЕСЬ

Первая часть насадок для электроинструмента ЗДЕСЬ

Вторая часть насадок для электроинструмента ЗДЕСЬ

Третья часть насадок для электроинструмента ЗДЕСЬ

Больше интересных товаров по выгодным ценам смотрите в группе GOODSFM

Об авторе

По вопросам сотрудничества обращайтесь e-mail: waldemarriks@gmail.com

  • 14

Пожаловаться на комментарий

41 комментарий

Добавить комментарий

Ответ Григорий Епифановских на комментарий
Попробуй.

Вы можете просто объяснить и аргументировать? Например мне, как человеку, который только узнает об этом, интересны подобные нюансы.

Ответ 1051637458224293@facebook на комментарий
с чего ты взял что там индикатор вообще что то обозначает кроме того что устройство вставлено в розетку? Или может он наоборот должен тухнуть? Как вариант (в теории) перепутан + и — на зарядку. Но не уверен что это должно вызвать такой эффект.

Ответ 1051637458224293@facebook на комментарий
попробуй просто оставить на зарядке на пол часа и убедиться наверняка что не заряжает.

У меня есть еще один шуруповерт на литии, с аналогичной зарядкой(фабричный). Я пробовал заряжать этой зарядкой- так же горит зеленый индикатор. А когда подзаряжаю фабричный аккумулятор, то оба горят красным цветом. То есть, зарядник исправен, не идет зарядка на аккумулятор моей сборки.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
