Принцип работы цифрового вольтметра

Вольтметр: принцип действия, как подключить и пользоваться

Необходимость применения вольтметра возникает у большинства домовладельцев, автолюбителей, не говоря уже о радиолюбителях. Определить наличие напряжения в домашней сети при отсутствии света в доме, измерить вольтаж аккумуляторной батареи в случае её разряда, настроить собранную радиолюбителем конструкцию — во всех этих ситуациях без его использования не обойтись.

Типы и виды вольтметров

Все вольтметры можно разделить по: принципу действия, назначению, способу применения и конструкции.

По принципу действия устройства делятся на группы:

  • Вольтметры электромеханические.
  • Электронные вольтметры.

Рассмотрим конкретно каждую группу.

Электромеханические и электронные вольтметры

Эти измерительные приборы являются устройствами прямого преобразования. Измеряемая величина в них преобразуется напрямую в показания на шкале устройства отсчёта. Она предназначена для визуальной оценки измеряемого напряжения.

Шкала выглядит как последовательность отметок с числами и составляет неподвижную часть прибора. Расстояние между двумя соседними отметками — цена деления шкалы. Шкалы могут быть линейными и нелинейными, односторонними (отметка «0» расположена у начала) и двусторонними (отметка «0» расположена в середине). На шкале обычно наносится число, обозначающее класс точности прибора.

Подвижная часть устройства состоит из рамки, находящейся между полюсов постоянного магнита. По обмотке рамки протекает ток. С подвижной рамкой связана стрелка, по величине угла отклонения которой можно по шкале оценить значение измеряемого параметра. Этот угол напрямую зависит от тока, протекающего через обмотку рамки, а значит и от величины напряжения, которое измеряется.

Такие приборы используют для измерения магнитоэлектрический метод. Он наиболее часто используется в электромеханических приборах для измерения различных физических величин.

Следует отметить, что такие приборы отдельно используются довольно редко. Как правило, они являются составной частью более сложных по схемному исполнению устройств.

Кроме, магнитоэлектрического способа измерения в электромеханических приборах используют и другие: электромагнитный, электродинамический, ферродинамический, термоэлектрический, способ выпрямления.

Применение этих приборов исходя из требований, предъявляемых к измерителям напряжения, более предпочтительно, чем электромеханических. А требования эти таковы — уменьшение методической погрешности измерения.

Для измерения напряжений в различных точках схемы вольтметр подключают параллельно измеряемой цепи. Поэтому его использование не должно искажать реальную картину. Он не должен шунтировать участок схемы, следовательно, его входное сопротивление должно быть большим (в идеале стремиться к бесконечности).

Вольтметры электронные можно разделить на две группы. Одну составляют аналоговые приборы, другую цифровые. Различия между ними заключается в форме предоставления информации о результатах измерения.

Возможные аналоги

Входное напряжение, величину которого необходимо измерить, поступает на масштабирующее устройство. Оно выполнено в виде многопредельного резисторного делителя высокого класса точности. Количество резисторов соответствует количеству диапазонов измерения напряжения.

После резисторного делителя сигнал поступает на усилитель постоянного тока (УПТ). Его назначение — усилить входное напряжение, прошедшее через делитель, до величины, требуемой для нормальной работы устройства индикации. УПТ также необходим для повышения входного сопротивления прибора и согласования его с низкоомной обмоткой рамки указателя магнитоэлектрической системы.

Устройство электромеханического прибора, по которому в аналоговых вольтметрах производится отсчёт измеряемой величины напряжения, был рассмотрен выше.

Высокое входное сопротивление этого прибора определяется в основном схемой УПТ. В ней широко используется применение транзисторов, включённых по схеме эмиттерного повторителя сигнала, или полевых транзисторов.

Точность аналоговых вольтметров определяется классом точности резисторов входного устройства и классом точности головки микроамперметра, по стрелке которого производится отсчёт измеренного напряжения.

Для измерения напряжений малой величины применение в схеме прибора усилителя постоянного тока не всегда приводит к достаточной точности измерений.

В милливольтметрах измерения производятся на переменном токе. Постоянное входное напряжение преобразуется в переменное с помощью собственного модулятора. Усилитель переменного тока обладает лучшими характеристиками в отношении линейности, дрейфа нуля, коэффициента усиления, мало зависящего от температуры. После усиления переменное напряжение детектируется. Стабильное выпрямленное постоянное напряжение поступает на стрелочный электромеханический прибор.

Если вольтметром необходимо измерить переменное напряжение, то его схема изменится. Существуют две разновидности схем.

В одной из них входное напряжение детектируется и затем усиливается усилителем постоянного тока.

В схемах с другим построением усиливается сначала входное переменное напряжение усилителем переменного тока. После этого сигнал выпрямляется детектором.

В зависимости от требований, предъявляемых к результатам измерений, выбирается либо одно построение схемы, либо другое.

Первый вариант используется там, где необходимо произвести измерение в широком диапазоне частот (от 10Гц до 1000МГц).

Применение второго варианта построения имеет место при измерении очень малых переменных напряжений (единицы микровольт).

Цифровые вольтметры

Измерители этого вида в процессе обработки представляют входное напряжение в виде ступенек (дискретных значений). Его значение отображается на индикаторе прибора в цифровом виде.

Входное устройство (ВУ) производит определение масштаба входного сигнала, его фильтрацию от помех. При измерении переменного напряжения производится его выпрямление. Таким образом, схема ВУ содержит делитель напряжения, фильтр сетевых помех, усилитель сигнала.

Фильтр необходим для повышения точности измерений, потому что сигнал помехи может восприниматься в виде полезного сигнала и после её дискретизации на выходном индикаторе отобразятся цифры, не соответствующие измеряемой величине полезного входного сигнала.

В «продвинутых» моделях дополнительно имеются устройства, осуществляющие выбор полярности и пределов измерения автоматически.

Аналого-цифровой преобразователь (АЦП) осуществляет представление напряжения на входе прибора в виде интервала времени, длительность которого зависит от его величины. Этот интервал заполняется импульсами, которые вырабатывает собственный генератор вольтметра. Счётчик по командам устройства управления производит их подсчёт и на цифровом индикаторе прибора появляется цифровое значение величины, пропорциональное количеству импульсов.

Поскольку электронные компоненты ВУ имеют значительное входное сопротивление, цифровые вольтметры очень незначительно влияют на сопротивление участка цепи, на которой производится измерение. Точность их показаний намного выше, чем у всех предыдущих вольтметров.

Работать с прибором стало значительно проще. Нет необходимости производить дополнительный пересчёт полученного значения с учётом выбранной шкалы и установленного множителя (как у аналоговых вольтметров). Но требования, предъявляемые к качеству питающего напряжения очень высоки.

Основные характеристики приборов

Чем больше внутреннее сопротивление вольтметра, тем меньше его влияние на измеряемую цепь. Поэтому приборы с более высоким входным сопротивлением обладают большей точностью при проведении измерений.

Для того чтобы оценить возможности прибора, его преимущества по сравнению с другими, сделать окончательный вывод о возможности его приобретения необходимо внимательно ознакомиться с его техническими параметрами, к которым относятся:

  • внутреннее сопротивление вольтметра;
  • диапазон измеряемых вольтметром напряжений;
  • диапазон частот переменного напряжения;
  • погрешность измерения прибора.

Диапазон необходимо учитывать исходя из того, с какими величинами напряжений придётся иметь дело. Большинство вольтметров позволяют проводить измерение напряжений от нескольких десятков милливольт до сотен вольт. Этот диапазон вполне приемлем для многих пользователей. Исключение составляют милливольтметры с расширенным диапазоном и киловольтметры.

Погрешность показывает возможное отклонение измеряемой величины от эталонной. Определяется на этапе заводских испытаний прибора. Выражается в процентах или долях процента.

Читать еще:  Длина листа профнастила для забора

Все эти параметры представлены в описании на конкретный прибор.

Самодельные устройства

Как сделать вольтметр своими руками, для чего он нужен, как устроен, как подключается вольтметр, как пользоваться вольтметром — вот неполный перечень вопросов, которые возникают у начинающих радиолюбителей и простых пользователей. Принцип действия вольтметра или принцип работы вольтметра был рассмотрен ранее при рассмотрении разных его типов и видов.

При совсем небольших затратах можно самостоятельно его изготовить. Основной его частью является стрелочный измерительный прибор. На шкале присутствует обозначение напряжения — латинская буква «V». Конечно, желательно иметь вольтметр с необходимым диапазоном измерения. В левой части шкалы должна быть отметка «О», а в правой — число, которое показывает предельное значение напряжения, измеряемого этим прибором.

Это значение определяется величиной добавочного резистора, находящегося в корпусе готового прибора и током полного отклонения стрелки микроамперметра.

Часто при работе приходится измерять значения напряжений в широком диапазоне. Для обеспечения допустимой точности приходится использовать одну общую шкалу с набором добавочных сопротивлений. Их количество зависит от величин напряжений, которые необходимо измерять при работе.

Использование добавочных сопротивлений дают возможность измерять напряжения, величины которых больше последнего числа шкалы. Для измерения напряжений меньшего значения с достаточной точностью необходимо найти прибор с числом максимального значения шкалы меньшей величины или переделать существующий путём изменения величины добавочного сопротивления в корпусе прибора.

Входное сопротивление стрелочного вольтметра оценивается показателем относительного (удельного) сопротивления. Единица его измерения — кОм/В. То есть для разных значений измеренного напряжения величина входного сопротивления прибора будет разной. Отсюда вывод — наибольшей точности измерения соответствует правая часть шкалы. Внутреннее сопротивление вольтметра здесь имеет большее значение и его подключение оказывает меньшее негативное воздействие на работу схемы. Необходимо выбирать прибор с большей величиной удельного сопротивления.

Если приходится измерять переменное напряжение, то при небольшом усложнении схемы самодельного прибора можно решить и эту задачу. Входное напряжение необходимо выпрямить, сделать его однополярным.

Ток для нормальной работы микроамперметра прибора должен протекать по обмотке рамки прибора только в одном направлении (клеммы прибора имеют маркировку «+» и «-«). Только в этом случае стрелка прибора отклонится. Выпрямление может быть однополупериодным или двухполупериодным. Это зависит от выбранной схемы выпрямителя. При определении реальной величины напряжения показания стрелочного прибора разделить примерно на 3 (выпрямление однополупериодное) или на 1,5 (выпрямление двухполупериодное).

Несколько советов начинающим

Эти советы помогут новичкам, которым впервые приходится использовать вольтметр в своей работе. Их немного:

  • Подключение вольтметра.
  • Соблюдение полярности.

Полярность подключаемых измерительных щупов вольтметра должна соответствовать полярности напряжения, указанного на схеме.

Вольтметр всегда надо подсоединять параллельно измеряемой цепи. Этим он отличается от амперметра, который включается в разрыв. Для двухполупериодной схемы выпрямления переменного тока полярность измерительных щупов можно не учитывать. Щупы надо держать так, чтобы руки касались только изолированной их части.

Цифровые вольтметры

Цифровые вольтметры (ЦВ) – это цифровые приборы, автоматически вырабатывающие дискретные сигналы измерительной информации, показания которых представляются в цифровой форме [2-6]. В ЦВ в соответствии со значением измеряемого напряжения образуется код, а затем в соответствии с кодом измеряемая величина представляется на отсчетном устройстве в цифровой форме.

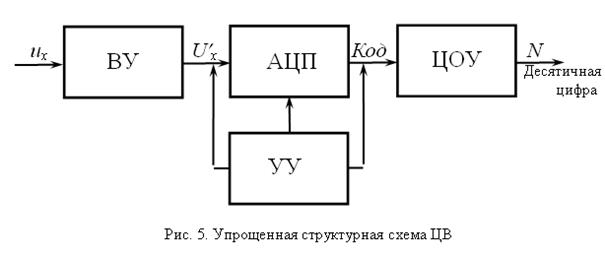

Упрощенная структурная схема ЦВ [5], состоящая из входного устройства (ВУ), аналогово-цифрового преобразователя (АЦП), цифрового отсчетного устройства (ЦОУ), управляющего устройства (УУ), приведена на рис. 5.

ВУ содержит делитель напряжения. АЦП преобразует аналоговый сигнал в цифровой, представляемый цифровым кодом. Процесс аналого-цифрового преобразования составляет сущность любого цифрового прибора, в том числе и ЦВ. Использование в АЦП цифровых вольтметров двоично-десятичного кода облегчает обратное преобразование цифрового кода в десятичное число, отражаемое ЦОУ. ЦОУ измерительного прибора регистрирует измеряемую величину. УУ объединяет и управляет всеми узлами вольтметра.

По типу АЦП цифровые вольтметры могут быть разделены на четыре основные группы:

1) кодово-импульсные (поразрядного уравновешивания);

4) пространственного кодирования.

В настоящее время ЦВ строятся чаще всего на основе кодово-импульсного и времяи-мпульсного преобразования. В кодово-импульсном ЦВ постоянного тока выполняется последовательное сравнение измеряемого напряжения с рядом дискретных значений известной величины, изменяющейся по определенному закону, заложенному в схеме вольтметра, которая либо больше, либо меньше измеряемого напряжения, но постепенно стремится к нему до тех пор, пока не будет достигнуто равенство измеряемой и известной величин. Процесс измерения напряжения в кодово-импульсном вольтметре напоминает взвешивание на весах, поэтому такие приборы иногда называют ЦВ поразрядного уравновешивания. Точность кодово-импульсного ЦВ зависит от стабильности опорного напряжения, точности изготовления делителя, порога срабатывания сравнивающего устройства.

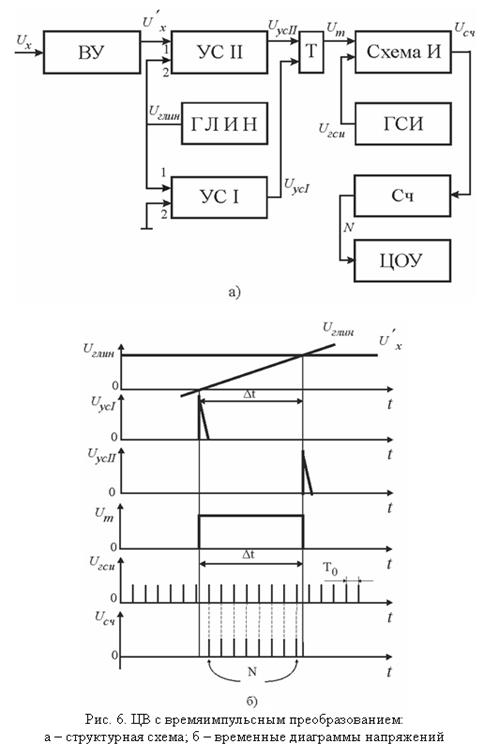

Принцип действия время-импульсного ЦВ основан на преобразования с помощью АЦП измеряемого напряжения в пропорциональный интервал времени, который заполняется счетными импульсами, следующими с известной стабильной частотой следования. В результате такого преобразования дискретный сигнал измерительной информации на выходе преобразователя имеет вид пачки счетных импульсов, число которых пропорционально уровню измеряемого напряжения.

В качестве примера, иллюстрирующего принципы построения таких устройств, на рис. 6 приведены упрощенная структурная схема и временные диаграммы, поясняющие работу время-импульсного ЦВ с генератором линейно изменяющегося напряжения (ГЛИН) [5]. В этом вольтметре измеряемое напряжение через входное устройство (ВУ), обеспечивающее большое входное сопротивление и расширение пределов измерения вольтметра, подается на вход 1 устройства сравнения (УС) II. Линейно изменяющееся во времени напряжение с ГЛИН поступает соответственно на входы 1 и 2 и УС I и II. Вход 2 УС I соединен с корпусом. В момент, когда на входе 2 УС I напряжение , на его выходе возникает импульс условно фиксирующий нулевой уровень входного сигнала. Этот импульс, подаваемый на единичный вход триггера (T), вызывает появление положительного напряжения на его выходе. Возвращается T в исходное состояние импульсом , поступающим с выхода УС II и возникающим в момент равенства измеряемого и линейно изменяющегося напряжения .

Сформированный в результате на выходе T импульс длительностью

, (21)

где – коэффициент преобразования, подается на вход схемы И, на второй вход которой с генератора счетных импульсов (ГСИ) поступает сигнал , следующих с частотой:

. (22)

На выходе схемы И сигнал появляется только при наличии импульсов и на обоих ее входах, т. е. счетные импульсы проходят через схему И тогда, когда присутствует сигнал на выходе триггера.

Количество прошедших через схему И счетных импульсов

, (23)

подсчитывается счетчиком (Сч) и отображается на индикаторе ЦОУ.

Из выражений (22) и (23) получаем формулу для определения измеряемого напряжения:

. (24)

В вольтметре значение выбирают равным , где – число определяющее положение запятой в цифровом отсчете. Поэтому ЦВ непосредственно показывает значение измеряемого напряжения.

Рассмотренный цикл работы ЦВ периодически повторяется. Возврат ГЛИН в исходное состояние и подготовка схемы к очередному измерению осуществляется автоматически.

Формула (24) не учитывает погрешности дискретности из-за несовпадения момента появления счетных импульсов с началом и концом интервала . Еще большую погрешность вносит фактор нелинейности коэффициента преобразования . Недостатком метода времяимпульсного преобразователя является также его невысокая помехоустойчивость. Шумовая помеха, наложенная на измеряемое напряжение изменяет его и, следовательно, изменяет момент появления импульса , определяющего длительность времени счета.

Читать еще:  Вид ручной столярной пилы на букву л

Цифровые вольтметры: разновидности и особенности использования

На первый взгляд может показаться, что вольтметр является узкоспециализированным прибором. Но на самом деле он может быть более востребован и иметь множество применений в быту. Особенно это относится к радиолюбителям и владельцам автомобилей. К примеру, с помощью данного аппарата можно настроить собранную электронную конструкцию, измерить вольтаж аккумулятора и напряжение домашней электросети.

Наиболее популярной разновидностью сегодня считаются цифровые вольтметры. В этой статье мы подробно разберем их особенности, рассмотрим разновидности, а также расскажем о том, как настраивать аппарат и правильно его использовать.

Особенности и технические характеристики

Основным применением цифровых вольтметров является проверка напряжения в электрической цепи. Главной особенностью такого прибора является удобство и простота эксплуатации. Также он отличается высокими показателями внутреннего сопротивления, что обеспечивает точность измерений.

К главным техническим характеристикам вольтметра относятся следующие.

  • Диапазон измерений: у цифровых моделей он составляет от 1мВ до 1 кВ. Этого вполне достаточно для проведения большинства замеров. Однако бывает и такое, что необходимо измерить крайне низкое напряжение или слишком высокое. Для этих целей требуются более сложные вольтметры.
  • Допустимая погрешность: чем меньше этот показатель, тем точнее получаемые результаты. Данная характеристика устанавливается производителем после первых испытаний и обычно указывается в процентах.
  • Внутреннее сопротивление: чем оно выше, тем точнее вольтметр. Аппараты с высоким сопротивлением практически не влияют на электроцепь.
  • Диапазон частот переменного напряжения.

Эти характеристики вы сможете найти в описании к той или иной модели вольтметра.

Сердцем аппарата, которое отвечает за вычисления, является структурная схема. О принципе ее работы мы поговорим далее. Для визуализации полученных данных многие цифровые вольтметры используют индикатор.

Принцип работы

В основе той самой схемы цифрового прибора лежат дискретные величины. К основным составляющим схемы относятся:

  • входное устройство;
  • аналого-цифровой преобразователь;
  • цифровое отсчетное устройство;
  • управляющее устройство.

Входное устройство, играющее первостепенную роль в этой конструкции, оснащено делителем напряжения. Также оно выступает в роли преобразователя. Проходя через него, переменный ток превращается в постоянный. Аналогово-цифровой преобразователь изменяет аналоговый сигнал. На выходе получается цифровой код. Если модель поддерживает двоичные числа, процесс измерения проходит гораздо быстрее.

Старые аппараты поддерживали исключительно десятичный код.

Полученный после преобразования код поступает в отсчетное устройство, которое регистрирует измеряемую величину. Для объединения всех узлов вольтметра используется управляющее устройство.

Точность измерений вольтметра также зависит от стабильности опорного напряжения. Поэтому следует учитывать порог прецизионного делителя во входном устройстве и защиту от помех в цепочке. Во время проведения лабораторных исследований точность замеров можно значительно увеличить с помощью фильтра в начале электрической цепи.

Тем не менее полностью исключить погрешности невозможно, можно лишь свести их к минимуму.

Дело в том, что источник питания вызывает помехи, изменяющие параметры сопротивления. Из-за этого показатели значительно уменьшаются.

Не стоит забывать, что точность выводимых вольтметром показаний зависит от их градуировки. Градуировка представляет собой совокупность действий по сопоставлению шкалы прибора с измеряемой величиной. Как правило, эта процедура выполняется в заводских условиях. Для этого сравниваются значения настраиваемого вольтметра и эталонного аппарата с самыми высокими показателями точности.

Обзор видов

Вольтметр не является многофункциональным приспособлением. Он выполняет лишь одну задачу – измерение напряжения электрической цепи. Однако на сегодняшний день было изобретено немало разновидностей вольтметров. Их классификация зависит от характеристик, которые берутся во внимание.

Давайте рассмотрим основные виды и параметры, по которым они подразделяются. Наиболее важный из них – это принцип работы. В зависимости от него вольтметры бывают двух типов:

  • электромеханические – электромагнитные и магнитоэлектрические;
  • электронные – аналоговые и цифровые.

Электромагнитные аппараты считаются самыми дешевыми и наиболее простыми.

Но из-за высокой индуктивности собственных обмоток заметно страдает точность измерений. Такие приборы чаще всего встречаются на электроподстанциях.

Магнитоэлектрические, наоборот, наименее доступны и применяются в основном для лабораторных исследований. Но не будем надолго останавливаться на этих разновидностях, так как речь идет о цифровых вольтметрах, а значит, нас интересуют только электронные. Электронный аппарат имеет табло для вывода результатов. На аналоговых устройствах оно состоит из шкалы и стрелки. На цифровых – представляет собой светодиодный дисплей.

Следующий рассматриваемый параметр – это назначение. Согласно ему, электронный вольтметр разделяется на:

  • прибор для измерения напряжения постоянного тока;
  • прибор для измерения напряжения переменного тока;
  • универсальный прибор для измерения обоих типов напряжения, с возможностью переключения режимов;
  • импульсный прибор для замеров одиночных импульсов.

Вольтметры для измерения постоянного тока бывают:

Для измерения напряжения переменного тока в трехфазной сети применяется трехфазный вольтметр.

Особой разновидностью электронных вольтметров являются приборы с время-импульсным преобразованием. Они фиксируют напряжения только в определенные отрезки времени. Дополнительно аппарат учитывает импульсные колебания и среднюю частоту напряжения.

Вольтметры с двойным интегрированием предназначены для работы с постоянным током. Они основываются на принципе периодического повторения, при котором исходный код в цепи возвращается автоматически.

Дополнительно вольтметры разделяются по способу установки:

К переносным относятся, например, миниатюрный и розеточный аппараты. Последний работает от электросети, мини-вольтметр работает на батарейках. Среди владельцев автомобилей востребована современная разновидность – круглый портативный вольтметр со светодиодным табло. Он легко позволяет замерить напряжение автомобильного аккумулятора.

Отдельно можно приобрести встраиваемые приборы. Они предназначены для тех блоков питания, которые производитель не оснащает вольтметром.

Как выбрать?

Широкий выбор моделей, представленных на современном рынке, позволяет подобрать вольтметр, соответствующий любым запросам и финансовым возможностям. О главных технических характеристиках, которые нужно учитывать при выборе в первую очередь, мы уже рассказали выше. Также следует выбирать аппарат, соответствующий своей области применения.

Но даже с учетом этих критериев круг выбора остается довольно широким. Мы рекомендуем обратить внимание на следующие бренды:

  • «Актаком» – Россия;
  • «АКИП» – Россия;
  • Circutor S. A. – Испания;
  • Good Will Instrument Co. – Тайвань;
  • Agilent – США.

Под этими торговыми марками выпускаются в основном качественные разнообразные приборы по доступным ценам.

Однако это лишь малая часть производителей, выпускающих качественную технику для замеров.

Как пользоваться?

Эксплуатация вольтметра допускается только при соблюдении трех важных условий. К ним относятся:

  • соответствие возможностей аппарата напряжению в участке цепи;
  • соответствие типу напряжения, которое может быть постоянным или переменным;
  • верное положение, в котором должен находиться вольтметр для корректной работы (вертикальное или горизонтальное, данная информация указывается на корпусе прибора).

Аналоговые вольтметры также требуют предварительной настройки.

Но в этот раз мы говорим о цифровых устройствах, которые в этом не нуждаются, что является еще одним доказательством удобства и простоты использования. Весь процесс измерения напряжения цифровым вольтметром можно разделить на 3 шага.

  1. Подсоединить провода. Для этого на цифровых моделях имеются специальные разъемы и гнезда. Установить переключатель в положение «включено».
  2. Если вольтметр является универсальным, установить тип напряжения и диапазон значений. При неизвестных значениях можно обозначить максимальный предел, а затем плавно его снижать до выявления читаемых значений.
  3. Установить параллельное подключение щупов к проводникам на выбранном участке цепи.
Читать еще:  Испытание на твердость по бринеллю

Как видите, процесс не так сложен и не занимает большого количества времени.

Однако стоит соблюдать осторожность. Халатное отношение может не только повредить устройство, но и нанести вред здоровью человека.

Вот самые распространенные ошибки, которые совершаются при замерах.

  1. Переход с одного участка цепи на другой без переустановки значений или типа напряжения. Вольтметр может перегреться и даже сгореть.
  2. Из-за внешнего сходства вольтметр можно легко перепутать с амперметром.
  3. При длительной эксплуатации изоляция проводов на щупах приходит в негодность и проводник оголяется. Это может привести к поражению оператора электрическим током. Поэтому нужно регулярно осматривать аппарат на предмет повреждений.
  4. Некоторые покупатели предпочитают экономить на подобной технике, покупая дешевые аппараты от неизвестных производителей. Велик риск потратить деньги на непригодный для измерений вольтметр. Такие устройства лучше приобретать в специализированных магазинах. Лучше всего если товары имеют сертификат качества и гарантийный срок.

В целом это все, что нужно знать о вольтметре для его домашнего использования.

Данный прибор является очень полезным и ему всегда найдется применение. Так что эта покупка стоит того.

Тем не менее, если работать приходится с электричеством, необходимо соблюдать предельную внимательность и быть подготовленными. Обязательно ознакомьтесь с прилагаемой инструкцией и техническими характеристиками именно вашей модели.

В следующем видео вы узнаете, как подключить цифровой вольтметр с тремя проводами.

Вольтметр-измеряем напряжение. Назначение, принцип работы, типы.

Вольтметр – это прибор, назначение которого измерять электродвижущую силу (ЕДС) на определенном участке электрической цепи, или проще – прибор для измерениянапряжения (разность электрических потенциалов). Этот прибор всегда подключается параллельно элементу питания или нагрузке. Измеренное значение вольтметр показывает в Вольтах.

Если говорить об идеальном вольтметре, то он должен обладать бесконечным внутренним сопротивлением, чтобы точно измерять напряжение и не оказывать побочного воздействия на цепь. Именно поэтому в приборах высокого класса стараются сделать максимально возможным внутреннее сопротивление, от которого зависит точность измерения и помехи, создаваемые вольтметром в электрической цепи.

Рисунок — Формулы измерения напряжения

Если говорить о способе монтажа, то вольтметры подразделяют на три основные группы:

Как становится ясно из названия, стационарные приборы используются там, где необходим постоянный контроль, щитовые – в распределительных щитках и на приборных панелях, а переносные – в компактных приборах, которые можно использовать в любом месте.

Рисунок — Схема подключения вольтметра

Посмотрите видео о подключении вольтметра:

По назначению все вольтметры делятся

Вольтметры переменного тока, как и постоянного используются для измерений в сетях с соответствующим типом тока, а вот селективные – могут отделять гармоническую составляющую сложного сигнала, и определять среднеквадратическое значение напряжения.

Импульсный вольтметр обычно используют для измерений амплитуды постоянных импульсных сигналов, а также они способны точно определить амплитуду одиночного импульса.

Фазочувствительные приборы могут измерять изменения составляющих комплексных напряжений, благодаря чему становится возможным точное исследование амплитудно-фазовой характеристики усилителей, и прочих подобных схем.

По принципу действия различают электронные (цифровые или аналоговые), и электромеханические вольтметры (электромагнитные, термоэлектрические, а также магнитоэлектрические, электродинамические и электростатические).

Все электромеханические приборы, за исключением термоэлектрических, по сути, являются обычным измерительным механизмом с показывающим устройством. Во всех них для расширения пределов измерений применяются дополнительные сопротивления.

Приборы данной категории, не смотря на довольно высокое внутреннее сопротивление, имеют относительно большую погрешность, что делает невозможным их использование в ходе экспериментов и исследований, где требуется повышенная точность данных.

Термоэлектрический вольтметр использует для замеров электродвижущую силу одной или нескольких термопар, которые греются из-за тока входящего сигнала. Они более точны и компактны, в сравнении с электромеханическими измерителями напряжения.

Электронные вольтметры в свою очередь подразделяются на цифровые и аналоговые.

Цифровой вольтметр преобразует постоянное значение напряжения в цифровой сигнал, который и выводится на табло прибора. Делается это при помощи аналого-цифрового преобразователя.

В аналоговых вольтметрах помимо магнитоэлектрического измерителя и дополнительных резисторов в обязательном порядке присутствует измерительный усилитель, позволяющий в несколько раз повысить внутреннее сопротивление прибора, и соответственно – улучшить точность показаний.

Рассмотрим несколько вольтметров разных производителей

1. В3-57 — микровольтметр

Измерительное устройство модели В3-57 — вольтметр-преобразователь среднеквадратич. показаний. Разработан для замеров среднеквадратич. значения напряжений произвольной формы и их линейного преобразован. в напряжение постоян. тока. Шкала прибора промаркирована в среднеквадратич. значениях напряжения и децибелах (от 0 дБ и до 0,775 В). Используется при контроле и наладке разнообразных радиотелетехнических устройств и средств связи, вычислении частотных характеристик широкополосных аппаратов, обследованиях шумовых устойчивых сигналов и т. д.

— Пределы замеров напряжений 10 мкВ — 300 В с граничными зонами: 0,03-0,1-0,3-1-3-10-30-100-300мВ 1-3-10-30-100-300В

— Границы частот 5 Гц — 5 МГц

— Допустимая погрешность, %: ±1 (30-300 мВ), ±1,5 (1-10 мВ), ±2,5 (0,1-0,3 мВ и 1-300 В), ±4 (0,03 мВ)

— Входное сопротивл.5 МОм ±20%

— Входная емкость: 27пФ (0,03-300 мВ) и 12 пФ (1-300 В)

— Напряжение на выходе линейного преобразоват. 1 В

— Сопротивление на выходе линейного преобразоват. 1 кОм ±10%

— Предельный коэфф. амплитуды сигнала 6*(Uk/Ux)

2.Вольтметры переменного напряжения АКИП-2401

— Измерение ср.квадратического значения переменного напряжения

— Диапазон частот: 5 Гц…5 МГц

— Диапазон измерения напряжения: 50 мкВ…300 В (6 пределов)

— Два измерительных ВЧ входа: Кан1 / Кан2

— Максимальное разрешение: 0,0001 мВ

— Отображение уровня входного сигнала в дБн, дБм, Uпик

— Автоматический или ручной выбор пределов измерений, удержание результата (Hold)

3. Вольтметр В7-40/1

Высококачественный цифровой универсальный прибор, предназначенный для измерения постоянного и переменного напряжений, силы токов и сопротивления постоянному току. вольтметр В7-40/1 применяется при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, в лабораторных и цеховых условиях. Встроенный в вольтметр В7-40/1 интерфейс IEEE 488 позволяет успешно использовать его в составе автоматизированных информационно — измерительных систем.

Вольтметр В7-40/1 соответствует жестким условия эксплуатации.

— Точность измерения по постоянному току вольтметра В7-40/1 — 0,05 %

— Максимальная разрешающая способность В7-40/1 — 1 мкВ; 10 мкА; 1 мОм

— Диапазоны 0,2; 20; 200; 1000 (2000) В

— Разрешение 1, 10, 100 мкВ; 1; 10 мВ

— Основная погрешность измерения ±(0,04 %+ 5 ед. мл. р)

— на диапазоне 0,2 В не менее 1 ГОм

— на диапазоне 2 В не менее 2 ГОм

— на диапазонах 200….1000 В, не менее 10 МОм

Ещё одно видео о способе подключения вольтметра:

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
