Принцип работы жидкостного манометра

Содержание

Жидкостные манометры, принцип действия, преимущества, недостатки.

Принцип действия основан на уравновешивании измеряемого давления или разности давлений давлением столба жидкости. Они имеют простое устройство и высокую точность измерения, широко применяются как лабораторные и поверочные приборы. Жидкостные манометры подразделяются на: U-образные, колокольные и кольцевые.

U-образные. Принцип действия основан на законе сообщающихся сосудов. Они бывают двухтрубные (1) и чашечные однотрубные(2).

1) 2)

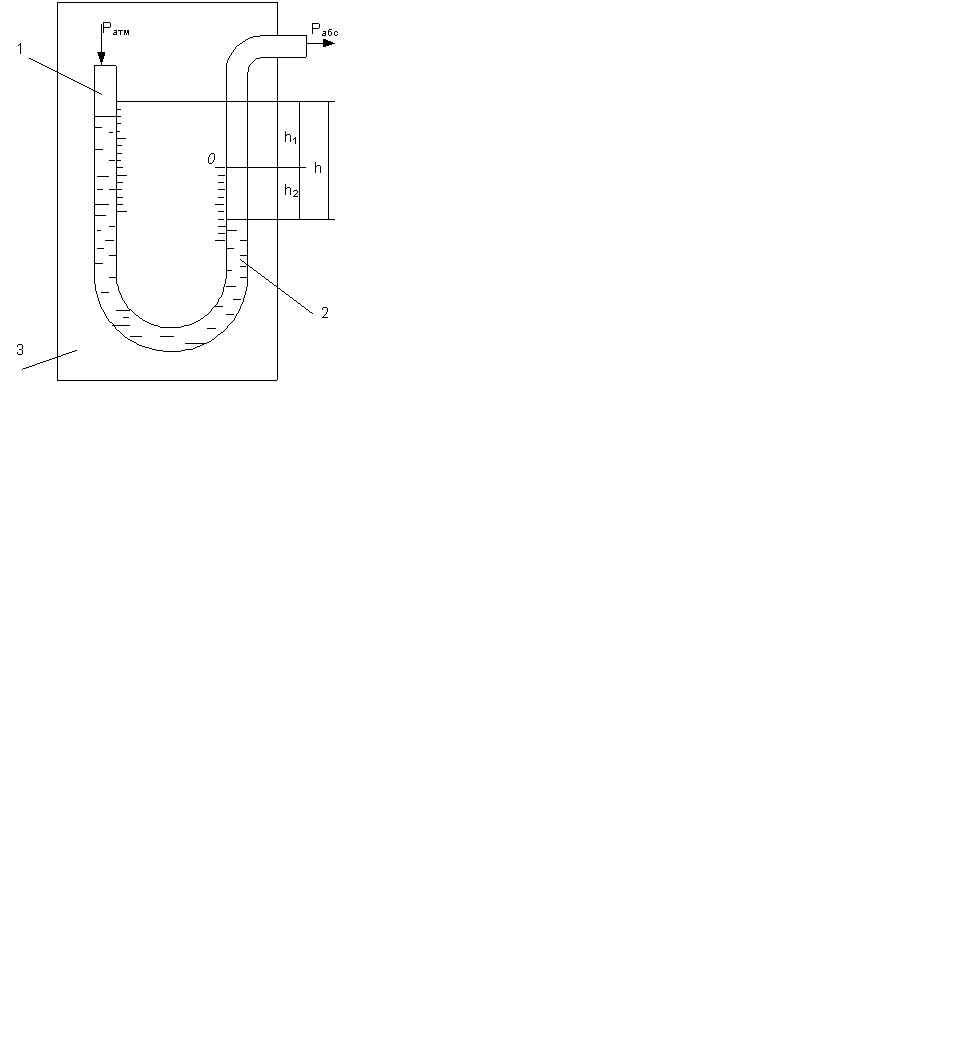

1) представляют собой стеклянную трубку 1, укрепленную на плате 3 со шкалой и залитую запорной жидкостью 2. Разность уровней в коленах пропорциональна измеряемому перепаду давления. «-»1.ряд погрешностей: вследствие неточности отсчета положения мениска, изменения Т окруж. среды, явлений капиллярности (устраняется введением поправок). 2. необходимость двух отсчетов, что приводит к увеличению погрешности.

2) предст. собой модификацию двухтрубных, но одно колено заменено на широкий сосуд (чашечку). Под действием избыточного давления уровень жидкости в сосуде снижается, а в трубке повышается.

Поплавковые U-образные дифманометры по принципу действия подобны чашечным, но для измерения давления в них используют перемещение поплавка, помещенного в чашку, при изменении уровня жидкости. По средством передаточного устройства перемещение поплавка преобразуется в перемещение показывающей стрелки. «+» широкий предел измерения.

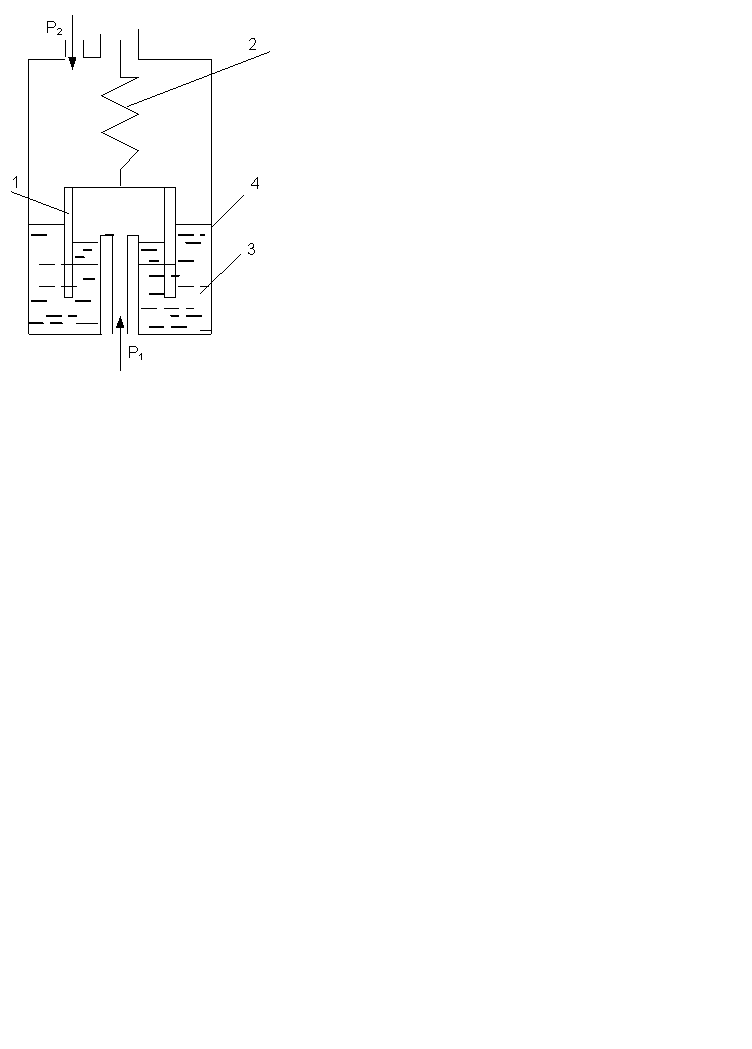

Колокольные манометры. Используются для измерения перепадов давления и разряжений.

В этом приборе колокол 1, подвешенный на пос-

тоянно растянутой пружине 2, частично погружен в разделительную жидкость 3, налитую в сосуд 4.При Р1=Р2 колокол прибора будет находиться в равновесии. При возникновении разности давлений равновесии нарушит-ся и появиться подъемная сила, кот. будет перемещать колокол. При перемещении колокола пружина сжимается.

Кольцевые манометры. Применяются для измерения разности давления, а также небольших давлений и разряжений. Действие основано на принципе «кольцевых весов».

Манометры: принцип действия

Для измерения давления используют манометры и барометры. Барометры используются для измерения атмосферного давления. Для других измерений используются манометры. Произошло слово манометр от двух греческих слов: манос – неплотный, метрео – измеряю.

Трубчатый металлический манометр

Существуют различные типы манометров. Рассмотрим подробнее два из них. На следующем рисунке изображен трубчатый металлический манометр.

Его изобрел в 1848 году француз Э. Бурдон. На следующем рисунке видна его конструкции.

Основные составные части это: согнутая в дугу полая трубка (1), стрелка (2), зубчатка(3), кран(4), рычаг(5).

Принцип действия трубчатого манометра

Один конец трубки запаян. В другой конец трубки, с помощью крана соединяется с сосудом, в котором необходимо измерить давление. Если давление начнет увеличиваться, трубка будет разгибаться, при этом воздействуя на рычаг. Рычаг через зубчатку связан со стрелкой, поэтому при увеличении давления стрелка будет отклоняться, указывая давление.

Если же давление будет уменьшаться, то трубка будет сгибаться, а стрелка двигаться в обратном направлении.

Жидкостный манометр

Теперь рассмотрим другой тип манометра. На следующем рисунке изображен жидкостный манометр. Он имеет форму буквы U.

В его состав входит стеклянная трубка в форме буквы U. В эту трубочку налита жидкость. Один из концов трубки с помощью резиновой трубки соединяют с круглой плоской коробочкой, которая затянута резиновой пленкой.

Принцип действия жидкостного манометра

В исходном положении вода в трубках будет находиться на одном уровне. Если же на резиновую пленку будет оказываться давление, то уровень жидкости в одном колене манометра понизится, а в другом, следовательно, повысится.

Читать еще:  Срок службы гибкого газового шланга

Это показано на рисунке выше. Мы давим на пленку пальцем.

Когда мы надавливаем на пленку, давление воздуха, который находится в коробочке, увеличивается. Давление передается по трубке и доходит до жидкости, при этом вытесняя её. При понижении уровня в этом колене, уровень жидкости в другом колене трубки, будет увеличиваться.

По разности уровней жидкости, можно будет судить о разности атмосферного давления и того давления, что оказывается на пленку.

На следующем рисунке показано, как с помощью жидкостного манометра измерить давление в жидкости на различной глубине.

Манометр. Виды и устройство. Работа и применение. Особенности

Манометр – это компактное механическое устройство для измерения давления. В зависимости от модификации оно может работать с воздухом, газом, паром или жидкостью. Существует много разновидностей манометров, по принципу снятия показаний давления в измеряемой среде, каждый из которых имеет свое применение.

Сфера использования
Манометры являются одним из самых распространенных приборов, которые можно встретить в различных системах:
  • Котлах отопления.
  • Газопроводах.
  • Водопроводах.
  • Компрессорах.
  • Автоклавах.
  • Баллонах.
  • Баллонных пневматических винтовках и т.д.

Внешне манометр напоминает невысокий цилиндр различного диаметра, чаще всего 50 мм, который состоит из металлического корпуса со стеклянной крышкой. Сквозь стеклянную часть просматривается шкала с отметками в единицах измерения давления (Бар или Па). Сбоку в корпус входит трубка с внешней резьбой для ввинчивания в отверстие системы, в которой необходимо провести измерение давления.

При нагнетании давление в измеряемой среде газ или жидкость сквозь трубку прижимает внутренний механизм манометра, что приводит к отклонению угла стрелки, которая указывает на шкалу. Чем выше создаваемое давление, тем больше отклоняется стрелка. Цифра на шкале, на которой остановится указатель, и будет соответствовать давлению в измеряемой системе.

Давление, которое может измерить манометр
Манометры являются универсальными механизмами, которые могут применяться для измерения различных значений:
  • Избытка давления.
  • Вакуумного давления.
  • Разницы давлений.
  • Атмосферного давления.

Применение этих приборов позволяет контролировать различные технологические процессы и предотвращать аварийные ситуации. Манометры предназначенные для эксплуатации в особых условиях могут иметь дополнительные модификации корпуса. Это может быть взрывозащищенность, устойчивость к коррозии или повышенной вибрации.

Разновидности манометров

Манометры используется во многих системах, где присутствует давление, которое должно находиться на четко заданном уровне. Применение прибора позволяет вести за ним контроль, поскольку недостаточное или избыточное воздействие может навредить различным технологическим процессам. Кроме этого, превышение нормы давления является причиной разрыва емкостей и труб. В связи с этим создано несколько разновидностей манометров рассчитанных под определенные условия работы.

Они бывают:
  • Образцовые.
  • Общетехнические.
  • Электроконтактные.
  • Специальные.
  • Самопишущие.
  • Судовые.
  • Железнодорожные.

Образцовый манометр предназначен для поверки другого подобного измерительного оборудования. Такие устройства определяют уровень избыточного давления в различных средах. Подобные приборы оснащены особо точным механизмом, дающим минимальную погрешность. Класс точности у них составляет от 0,05 до 0,2.

Общетехнические применяются в общих средах, которые не замерзают в лед. Такие приборы имеют класс точности от 1,0 до 2,5. Они устойчивы к вибрации, поэтому могут устанавливаться на транспорте и системах отопления.

Электроконтактные предназначены специально для контроля и предупреждения о достижении верхней отметки опасной нагрузки, способной разрушить систему. Такие приборы используются с различными средами, такими как жидкости, газы и пары. Данное оборудование имеет встроенный механизм управления электроцепями. При появлении избыточного давления манометр подает сигнал или механическим способом отключает снабжающее оборудование, нагнетающее давление. Также электроконтактные манометры могут включать специальный клапан, который сбрасывает давление до безопасного уровня. Такие приборы предотвращают аварии и взрывы на котельных.

Специальные манометры предназначены для работы с определенным газом. Такие приборы обычно имеют цветные корпуса, а не классические черные. Цвет соответствует газу, с которым может работать данный прибор. Также на шкале применяется специальная маркировка. К примеру, манометры для измерения давления аммиака, которые обычно устанавливается в промышленных холодильных установках, окрашены в желтый цвет. Подобное оборудование имеет класс точности от 1,0 до 2,5.

Самопишущие применяются в сферах, где требуется не только вести визуальный контроль за давлением системы, но и фиксировать показатели. Они пишут диаграмму, по которой можно просматривать динамику давления в любой промежуток времени. Подобные устройства можно встретить в лабораториях, а также на тепловых электростанциях, консервных заводах и прочих пищевых предприятиях.

Читать еще:  Как выглядит железный человек паук

Судовые включают широкий модельный ряд манометров, которые имеют защищенный корпус от атмосферного воздействия. Они могут работать с жидкостью, газом или паром. Имена их можно встретить на уличных газовых распределителях.

Железнодорожные манометры предназначены для контроля за избыточным давлением в механизмах, которые обслуживают рельсовый электротранспорт. В частности, их применяют на гидравлических системах, передвигающих рельсы при разведении стрелы. Подобные устройства имеют повышенную стойкость к вибрации. Они не только устойчиво переносят встряску, но при этом указатель на шкале не реагирует на механическое воздействие на корпус, точно отображая уровень давления в системе.

Разновидности манометров по механизму снятия показаний давления в среде
Манометры различаются и по внутреннему механизму, приводящему снятие показаний давления в системе, к которой подключаются. В зависимости от устройства они бывают:
  • Жидкостные.
  • Пружинные.
  • Мембранные.
  • Электроконтактные.
  • Дифференциальные.

Жидкостный манометр предназначен для измерения давление столба жидкости. Такие приборы работают по физическому принципу сообщающихся сосудов. Большинство устройств имеют видимый уровень рабочей жидкости, из которой они снимают показания. Эти приборы одни из редко используемых. В связи с контактом с жидкостью их внутренняя часть пачкается, поэтому постепенно прозрачность теряется, и визуально определить показания становится сложно. Жидкостные манометры были придуманы одними из самых первых, но еще встречаются.

Пружинные манометры самые часто встречаемые. Они имеют простую конструкцию, которая пригодна для ремонта. Пределы их измерения обычно составляют от 0,1 до 4000 Бар. Непосредственно сам чувствительный элемент такого механизма представляет собой трубку овального сечения, которая под действием давления ужимается. Давящая на трубку сила передается по специальному механизму на стрелку, которая проворачивается под определенным углом, указывая на шкалу с разметкой.

Мембранный манометр работает по физическому принципу пневматической компенсации. Внутри прибора имеется специальная мембрана, уровень прогиба которой зависит от воздействия создаваемого давлением. Обычно применяется две спаянных между собой мембран, образовывающих коробку. По мере изменения объема коробки чувствительный механизм отклоняет стрелку.

Электроконтактные манометры можно встретить в системах, которые автоматически контролируют давление и проводят его регулировку или сигнализируют о достижении критического уровня. В приборе имеется две стрелки, которые можно двигать. Одна устанавливается на минимальное давление, а вторая на максимальное. Внутри прибора вмонтированы контакты электрической цепи. Когда давление достигает одного из критических уровней, проводится замыкание электроцепи. В результате создается сигнал на пульт управлении или срабатывает автоматический механизм для экстренного сброса.

Дифференциальные манометры являются одними из самых сложных механизмов. Они работают по принципу измерения деформации внутри специальных блоков. Данные элементы манометра восприимчивы к давлению. По мере деформации блока специальный механизм передает изменения на стрелку, указывающую на шкалу. Движение указателя происходит до тех пор, пока перепады в системе не прекратятся и не остановятся на определенном уровне.

Класс точности и диапазон измерения

Любой манометр имеет технический паспорт, на котором указывается его класс точности. Показатель имеет цифровое выражение. Чем ниже цифра, тем прибор точнее. Для большинства приборов нормой является класс точности от 1,0 до 2,5. Они применяются в тех случаях, когда небольшое отклонение не имеет особого значения. Самую большую погрешность обычно дают приборы, которые используют автомобилисты для измерения давления воздуха в шинах. Их класс нередко опускается до отметки 4,0. Лучший класс точности имеют образцовые манометры, самые совершенные из них работают с погрешностью 0,05.

Каждый манометр рассчитан для работы в определенном диапазоне давления. Слишком мощные массивные модели не смогут зафиксировать минимальные колебания. Очень чувствительные устройства при избыточном воздействии выходят из строя или разрушаются, приводя к разгерметизации системы. В связи с этим при выборе манометра следует обращать внимание на этот показатель. Обычно на рынке можно найти модели, которые способны фиксировать перепады давления в пределах от 0,06 до 1000 мПА. Также существуют специальные модификации, так называемые тягомеры, которые предназначены для измерения разрежения давления до уровня -40 кПа.

Читать еще:  Принцип работы вакуумного упаковщика

Жидкостные манометры, принцип действия, преимущества,

Принцип действия основан на уравновешивании измеряемого давления или разности давлений давлением столба жидкости. Они имеют простое устр-во и высокую точность измерения, широко применяются как лабораторные и поверочные приборы. Жидкостные манометры подразделяются на: U-образные, колокольные и кольцевые.

U-образные. Принцип действия основан на законе сообщающихся сосудов. Они бывают двухтрубные (1) и чашечные однотрубные(2).

1) представляют собой стеклянную трубку 1, укрепленную на плате 3 со шкалой и залитую запорной жидкостью 2. Разность уровней в коленах пропорциональна измеряемому перепаду давления. «-»1.ряд погрешностей: вследствие неточности отсчета положения мениска, изменения Т окруж. среды, явлений капиллярности (устраняется введением поправок). 2. необходимость двух отсчетов, что приводит к увеличению погрешности.

2) предст. собой модификацию двухтрубных, но одно колено заменено на широкий сосуд (чашечку). Под действием избыточного давления уровень жидкости в сосуде снижается, а в трубке повышается.

Поплавковые U-образные дифманометры по принципу действия подобны чашечным, но для измерения давления в них используют перемещение поплавка, помещенного в чашку, при изменении уровня жидкости. По средством передаточного устройства перемещение поплавка преобразуется в перемещение показывающей стрелки. «+» широкий предел измерения. Принцип действия жидкостных манометров основан на законе Паскаля – измеряемое давление уравновешивается весом столба рабочей жидкости: P = ρgh. Состоят из резервуара и капилляра. В качестве рабочих жидкостей используются дистиллированная вода, ртуть, этиловый спирт. Применяются для измерений малых избыточных давлений и вакуума, барометрического давления. Они просты по конструкции, но отсутствует дистанционная передача данных.

Иногда для увеличения чувствительности капилляр располагают под некоторым углом к горизонту. Тогда: P = ρgL Sinα.

В деформационных манометрах исп-тся противодействие упругой деформации чувствительного элемента (ЧЭ) или развиваемой им силы. Различают три основные формы ЧЭ, получивших распространение в практике измерения: трубчатые пружины, сильфоны и мембраны.

Трубчатая пружина (манометрическая пружина, трубка Бурдона) – упругая металлическая трубка, один из концов которой запаян и имеет возможность перемещаться, а другой – жестко закреплен. Трубчатые пружины используются в основном для преобразования измеряемого давления, поданного во внутреннее пространство пружины, в пропорциональное перемещение ее свободного конца.

Наиболее распространена одновитковая трубчатая пружина, представляющая собой изогнутую на 270° трубку с овальным или эллиптическим поперечным сечением. Под влиянием поданного избыточного давления трубка раскручивается, а под действием разрежения скручивается. Такое направление перемещения трубки объясняется тем, что под влиянием внутреннего избыточного давления малая ось эллипса увелич., в то время как длина трубки остается постоян..

Основной недостаток рассмотренных пружин – малый угол поворота, что требует применения передаточных механизмов. С их помощью перемещение свободного конца трубчатой пружины на несколько градусов или миллиметров преобразуется в угловое перемещение стрелки на 270 – 300°.

Преимущество – близкая к линейной статическая характеристика. Основное применение – показывающие приборы. Диапазоны измерений манометров от 0 до 10 3 МПа; вакуумметров – от 0,1 до 0 МПа. Классы точности приборов: от 0,15 (образцовые) до 4.

Трубчатые пружины изготавливают из латуни, бронзы, нержавеющей стали.

Сильфоны. Сильфон – тонкостенный металлический стакан с поперечными гофрами. Дно стакана перемещается под действием давления или силы.

В пределах линейности статической характеристики сильфона отношение действующей на него силы к вызванной ею деформации остается постоян. и наз-тся жесткостью сильфона. Сильфоны изготовляют из бронзы различных марок, углеродистой стали, нержавеющей стали, алюминиевых сплавов и др. Серийно производят сильфоны диаметром от 8 –10 до 80 – 100 мм и толщиной стенки 0,1 – 0,3 мм.

Мембраны. Различают упругие и эластичные мембраны. Упругая мембрана – гибкая круглая плоская или гофрированная пластина, способная получить прогиб под действием давления.

Статическая характеристика плоских мембран изменяется нелинейно с увелич. давления, поэтому в качестве рабочего участка используют небольшую часть возможного хода. Гофрированные мембраны могут применяться при больших прогибах, чем плоские, так как имеют значительно меньшую нелинейность характеристики. Мембраны изготовляют из различных марок стали: бронзы, латуни и т. д.
