Сетевой стабилизатор напряжения 220в

Однофазные стабилизаторы (220 В)

Однофазный стабилизатор – это стабилизатор, предназначен для работы в однофазной сети (220В) и защищает от перепадов напряжения бытовую технику: холодильники, телевизоры, аудиоцентры, электроплиты и т.д. Его можно применять там, где работают приборы, не отличающиеся высокой требовательностью к качеству сети. Стабилизаторы с высокой точностью стабилизации, подходят для питания высокоточных приборов.

Для защиты домашней электросети и бытовой техники лучше всего подойдут однофазные стабилизаторы напряжения (220В) Progress, Status, Lider и др. Широкий выбор предлагает интернет-магазин Stabilizator.by (Частное предприятие «Тимбарк»). Исходя из потребностей, можно купить надежное устройство, работающее в широком диапазоне входных напряжений, поддерживающее высокую точность стабилизации. Ее вполне достаточно для бытовых приборов. А также специальное электронное устройство, обеспечивающее точную настройку выходного напряжения.

Электромеханические устройства

Данный тип стабилизаторов, по сути, является автотрансформатором, который позволяет плавно регулировать выходное напряжение. Регулировка производится при помощи специальной щетки, которая плавно движется по обмотке трансформатора. Данное устройство медленнее реагирует на изменения напряжения в сети, но при длительных сбоях обеспечивает отличную стабилизацию на протяжении длительного времени. К преимуществам электромеханических устройств можно отнести:

  • точное значение выходного напряжения;
  • дешевизна изделия;
  • возможность использования для подключения приборов разного типа.
  • очень низкая скорость реакции на скачки и изменение входного напряжения.
  • малый ресурс
  • сомнительная защита оборудования

Релейные однофазные стабилизаторы напряжения (220В)

В устройствах данного типа переключение между обмотками трансформатора производится при помощи механического или электронного переключателя. При этом регулирование производится по ступенчатой системе. Это позволяет быстро обрабатывать любые возмущения в сети, но при этом допускает погрешность стабилизации напряжения до 5%. По отзывам специалистов, этого вполне достаточно для того, чтобы гарантировать нормальную работу бытовой техники. Среди преимуществ данных приборов можно выделить:

  • малая чувствительность к перепадам напряжения в электрической сети;
  • высокая надежность;
  • бесшумная работа электронных переключателей;
  • приемлемая цена.
  • узкие диапазоны входного напряжения.
  • ограниченный ресурс и возможное подгорание контактов самих реле
  • хорошо работают только на малых мощностях

Электронные (микропроцессорные) стабилизаторы напряжения

Данный тип стабилизаторов подразумевает регулировку напряжения методом переключения добавочных обмоток специального трансформатора. Переключение реализовано специальными электронными ключами симисторами или тиристорами (электронными ключами). Стабилизаторы напряжения Progress такого типа отличаются очень хорошей функциональностью и высокой надежностью, исключая сбои в работе оборудования при возникновении перегрузок в сети. Такие стабилизаторы, как и стабилизаторы с широтно-импульсной модуляцией, имеют высокую стоимость, и цена при этом может существенно отличаться в зависимости от класса точности самого стабилизатора. Серия Progress G (Стабилизаторы двойного преобразования) обладает полным подавлением помех электросети и широким диапазоном напряжения на выходе (гальваническая развязка). Среди преимуществ электронных стабилизаторов выделяют:

  • большие диапазоны входных напряжений (от 100 до 310 вольт);
  • высокая надежность и точность (до 0,8%) стабилизации;
  • самая быстрая скорость реакции (500 вольт в секунду);
  • точность заявленных характеристик мощности во всём диапазоне работы;
  • возможность кратковременной перегрузки до 400%;
  • диапазон температуры окружающей среды °С: от -40 до +40;
  • максимальная степень защиты вашего оборудования;
  • высокая цена относительно других типов стабилизаторов;

Широкий выбор подобных стабилизаторов в Минске и Могилеве предлагается в интернет-магазине Stabilizator. Благодаря этому можно выбрать вариант, который лучше всего подходит для данного конкретного случая. Позвоните нашим менеджерам, и они предоставят исчерпывающую консультацию по интересующим вас вопросам, помогут оформить заказ и обеспечат доставку товара в кратчайшие сроки.

Сетевые стабилизаторы напряжения 220В — сравнение различных типов, достоинства и недостатки

У каждого дома есть масса бытовой техники, стоимостью начиная от единиц до десятков и даже сотен тысяч рублей. Чтобы она служила как можно дольше за ней нужно следить, ухаживать и выполнять все работы по обслуживанию, если они есть. Однако, опасностью остаются лишь скачки напряжения.

В бытовых электросетях они происходят часто, могут быть вызваны коммутацией мощного электрооборудования, а также проблемами на линиях, типа плохого контакта, ветхих опор и так далее. Чтобы уменьшить риск выхода из строя техники из-за плохой электросети можно использовать стабилизаторы напряжения 220В. В этой статье мы рассмотрим какими они бывают и чем отличаются.

Автотрансформатор

Прежде чем приступить к обзору типов электрических стабилизаторов мы рассмотрим, что такое автотрансформатор, потому что он лежит в основе большинства современных стабилизаторов.

Автотрансформатор – отличается от обычного приставкой «авто» в названии, она расшифровывается как «сам». Принципиальным отличием от обычного трансформатора является то что у него одна обмотка, она же и первичная, и вторичная. На рисунке ниже вы видите его схему.

Читать еще:  Как собрать двойной выключатель света

Если условно разделить автотрансформатор на первичную и вторичную стороны – то напряжение подается не на концы обмоток, а между одним концом и отводом. Тогда между крайними концами обмоток напряжение будет выше, чем входное.

Автотрансформаторы могут выполняться либо с несколькими отводами от обмотки, для реализации ступенчатого переключения выходного напряжения. Но большинство лабораторных автотрансформаторов обеспечивают плавную регулировку «выхода», как это организовано?

Для этого выходные клеммы соединены со скользящим контактом – графитовой щеткой, которая снимает напряжение с его витков. Этот узел изображен на фото ниже.

Типы и характеристики

Для начала рассмотрим классификацию по типам и их характеристики. Стабилизаторы различают по способу стабилизации и регулирования напряжения:

3. Электромеханические или сервоприводные;

4. Электронные или инверторные, с полупроводниковыми ключами.

При выборе стабилизатора любого типа в первую очередь нужно смотреть на его характеристики. Пожалуй, основной является мощность, она указывается в ВА – вольт-амперы или кВА – киловольт-амперы.

Вольт-амперы – это единица измерения полной мощности, которая состоит из суммы активной и реактивной мощностей. Вы платите за активную мощность, которая измеряется в Ваттах (Вт) или киловаттах (кВт), а потребленная мощность – кВт/ч соответственно.

Кроме мощности также нужно обращать на погрешность регулирования выходного напряжения и диапазон входных, а также скорость реакции на изменения напряжения.

Это нужно учитывать при выборе прибор, ведь если вы посчитаете суммы активный мощностей, потребляемых приборами и купите стабилизатор «впритык» — он может не выдержать. Чтобы определить полную мощность следует активную умножить на косинус фи – это коэффициент мощности, равен отношению активной мощности к полной, тогда полная мощность равна частному от активной и коэффициента:

Полная мощность = активная мощность/cosФ

Также нужно учитывать КПД и пусковые токи. В любом случае берите стабилизатор с запасом полной мощности в 30-40% в идеальном случае в 50% от планируемой мощности потребителей.

Если общая мощность защищаемых приборов равна 3 кВт, то лучше приобрести стабилизатор на 4-4.5 кВА.

Различают однофазные и трёхфазные стабилизаторы напряжения, но так, как в бытовых электросетях чаще распространен однофазный ввод, — то далее мы сделаем акцент на таких стабилизаторах.

Феррорезонансный стабилизатор

Феррорезонансный стабилизатор защитит электрооборудование от скачков напряжения. Он состоит из двух дросселей и конденсатора, примерная его схема изображена на рисунке ниже.

Они дешевые, но не обеспечивают реальную стабилизацию выходного напряжения, хотя и дают определенную защиту электрооборудования. В настоящее время на рынке встречаются не слишком часто. Для нормальной и безопасной работы вашей техники их рассматривать не стоит. На рисунке ниже изображен его внешний вид.

Следует помнить, что его достоинствами является долговечность, так как нет никаких исполнительных механизмов и быстродействие.

Релейный стабилизатор

В основе релейного стабилизатора лежит автотрансформатор и система управления на базе реле и микроконтроллера. Принцип работы заключается в переключении отводов от витков автотрансформатора для достижения стабильного напряжения выходной сети. Примерная схема такого стабилизатора изображена ниже:

В схеме видно, что релейный стабилизатор обеспечивает ступенчатую регулировку выходного напряжения. Отсюда есть погрешность в регулировании выходного напряжения порядка 8%. Фактически погрешность зависит от числа ступеней.

Как было сказано отводы от обмотки трансформатора коммутируются с помощью электромеханических реле, и для обеспечения работы как на повышение, так и на понижение автотрансформатор выполняется таким образом, чтобы было допустим 4 отвода на понижение выходного напряжения, и 3 отвода на повышение.

Реле срабатывают достаточно быстро, скорость реакции стабилизатора. В зависимости от типа конкретных реле они срабатывают за 2-7 миллисекунды. Сам прибор обеспечивает переключение ступеней и итоговую реакцию в 2-12 миллисекунды.

На фото виден сам трансформатор и переключающие реле – это блоки в корпусах черного цвета за ним.

Чем в большем количестве установлены реле, тем большая точность регулировки и диапазон рабочих напряжений. Некоторые модели работают в диапазоне напряжений 100-290В.

не создают помех в сети;

большинство моделей обладает дополнительными функциями, типа защиты от импульсных перенапряжений, подачи напряжения со входа на выход напрямую. этот режим называется байпасом (обход), нужен для уменьшения потерь на трансформаторе при нормальном значении напряжения питающей сети. Также может быть встроена защиты от КЗ и перегрева;

срок службы 8-15 лет;

отличная ремонтопригодность – если реле выйдут из строя их можно легко, быстро и дешево заменить. критическим является выход из строя трансформатора или платы управления;

высокий КПД – 97-99%.

Недостатком является ступенчатость регулировки. Некоторых могут не устраивать регулярные щелчки при переключении реле. Однако они не слишком громкие.

Релейные стабилизаторы хорошо подходят для питания холодильников, стиральных машин и других приборов с двигателями и нагревателями.

Электромеханические или сервоприводные стабилизаторы напряжения

Сервоприводные стабилизаторы напряжения принципом действия напоминают лабораторный автотрансформатор, отличие лишь в том, что напряжение регулируется автоматически, с помощью сервопривода.

Читать еще:  Как рассчитать потребляемую энергию

С такой конструкцией нельзя обеспечить резкой реакции на изменение напряжения, скорость реакции находится в пределах 10-15 вольт за 1 секунду. Поэтому он хорошо подходит для районов где постоянно наблюдается пониженное или повышенное напряжение, или вообще плавает в течение дня. Такое часто бывает в деревнях и частном секторе. Они среагируют на плавные изменения питающего напряжения и обеспечат стабильное выходное на уровне 220 В.

плавная регулировка напряжения;

износ подвижных частей, и необходимость их регулярной профилактики или замены;

работа стабилизатора достаточно шумная из-за звуков от сервопривода и движения токосъемника по обмотке, это значит что при изменениях входного напряжения вы будете слышать жужжание;

пыль и влажность – злые враги любого электроприбора, но в случае с сервоприводным стабилизатором это особенно критично, так как фактически основной функциональный узел внутри находится в открытом состоянии.

Электронный стабилизатор напряжения

Фактически это тот же релейный стабилизатор, но вместо реле используются полупроводниковые ключи – тиристоры или симисторы. Это обеспечивает тихое переключение и более быстрое срабатывание.

Модели с тиристоров имеют аналогичное устройство:

Если напряжение в сети в нормальных пределах, то система управления электронным стабилизатором включит режим «байпас», и пустит ток в обход трансформатора. Это нужно для повышения КПД.

На этом видео сравнивают работу релейного и электронного стабилизатора напряжения:

1. Надежность. Полупроводниковым ключам не свойственен механический износ контактов.

2. Быстродействие на порядок выше.

1. Стоимость выше чем у релейных моделей.

2. Способность к кратковременным перегрузкам у полупроводниковых ключей ниже, чем у электромеханических реле.

3. Также симмисторы могут выйти из строя, при пробое импульсным высокого напряжения, но производители минимизируют эти проблемы.

Инверторный стабилизатор

Другое название этого типа приборов – стабилизаторы с двойным преобразованием. Структурная схема устройства изображена на рисунке ниже.

То есть в этой схеме напряжение поступает на входной фильтр электромагнитных помех, далее на корректор коэффициента мощности (его может не быть в дешевых моделях) после этого выпрямляется и поступает на инвертор и на выходную цепь – к нагрузке. Таким образом выходное напряжение не влияет на выходное и скорость реакции стабилизатора с двойным преобразователем выше чем у остальных типов.

Единственное ограничение – диапазон входных напряжений, – он ограничен характеристиками схемы инвертора. В двойном преобразовании участвует инвертор с трансформатором, поэтому обеспечивается и гальваническая развязка входной и выходной цепи. Более наглядно это отражено на схеме ниже, хотя это схема источника бесперебойного питания, но смысл тот же.

Ниже изображён пример электрической принципиальной подобного устройства.

Соответственно условный график напряжения на входе и выходе стабилизатора с двойным преобразованием.

Точность и скорость регулировки;

Большой диапазон входных напряжений.

Заключение

Все стабилизаторы по-своему хороши, и установка любого из них улучшит условия работы электроприборов и продлит их срок службы. Однако следует учитывать быстродействие и делать выводы, если в вашей электросети часто происходят импульсные всплески напряжения.

Для того чтобы подвести итоги и сделать правильный выбор ознакомьтесь с таблицей, я подобрал несколько моделей разных типов приблизительно одинаковой мощности. Цены взяты с «яндекс.маркета» и указаны на июль 2018.

Сетевой стабилизатор напряжения 220в

В корзине нет товаров. Начните покупки в нашем каталоге

+375 (29) 681-87-40 +375 (33) 901-87-40

Заказать обратный звонок

Главная » Каталог » Однофазные стабилизаторы напряжения

Однофазные стабилизаторы напряжения

Отзывы покупателей:

Денис

Данный стабилизатор работает у меня уже 5 лет вместе с газовым котлом. За это время на котле не было ни одной ошибки, хотя сосед очень часто пользуется сваркой. У стабилизатора 2 розетки и во вторую был подключен циркуляционный насос ГВС. Отличная модель, можно рекомендовать к покупке. Сейчас выбираю стабилизатор для дома, т.к. сеть совсем стала плохой.

Современный быт человека неразрывно связан с применением широкого перечня электрических приборов. Любая квартира и дом наполнены бытовой техникой, которая выполняет значительный объем работ. Для их подключения обязательно требуется электрическая сеть, рассчитанная на стабильную подачу однофазной нагрузки с номинальным напряжением 220 В. Существуют и трехфазные сети, но ввиду их малой распространенности у нас, сосредоточим внимание на их однофазных аналогах.

Итак, бытовые приборы, которые мы используем повседневно, рассчитаны на 220 В. На практике в отечественных электросетях уровень напряжения испытывает колебания в пределах от 5 до 20 %. Это отрицательно может сказаться на сроке службы техники. Для приведения параметров подключения к номинальным (напряжения – к 220 В, частоты – к 50 Гц) применяется однофазный стабилизатор напряжения.

Особенности и преимущества использования однофазного стабилизатора

Выравнивание параметров электрического тока стабилизатор производит за счет входящего в его состав автотрансформатора. Подключая обмотки последнего, можно добиться компенсации недостатка или превышения напряжения сети и подвести к подключенному прибору ток с оптимальными параметрами. Встроенная электронная схема определяет величину и направление отклонений.

Читать еще:  Приспособление для заточки сверл бош

Прежде чем купить однофазный стабилизатор напряжения, стоит вкратце ознакомиться с особенностями работы его отдельных видов. В зависимости от способа задействования обмоток автотрансформатора различают электромеханический, релейный и тиристорный стабилизаторы.

Электромеханические стабилизаторы оборудованы сервоприводом, который перемещает токосъемную щетку по обмоткам. Такие приборы отличаются высокой точностью преобразования, однако из-за временных затрат на перемещение щетки (до двух секунд) не подходят для работы с некоторыми видами техники.

Релейные модели снабжены выводам, к которым посредством реле подключаются нужные обмотки. На срабатывание тратится меньше времени, нежели у предыдущего вида, но зато такие стабилизаторы обладают не самой большой точностью (в пределах 5–10 %).

Тиристорные стабилизаторы не шумят, быстро нормализуют напряжение и делают это с минимальной погрешностью (не более 5%). Но ввиду их стоимости применять такие приборы не всегда экономически целесообразно.

Где можно купить однофазный стабилизатор напряжения?

Если вы решили приобрести однофазный стабилизатор, то магазин электротехнического оборудования «Стабилизаторы.бел» рад предложить вам свои услуги при выборе подходящего варианта. Среди представленных в нашем каталоге стабилизаторов вы обязательно найдете нужный. При возникновении каких-либо вопросов будем рады ответить на них посредством электронной почты или звонка.

Помимо однофазных стабилизаторов напряжения, у нас вы найдете и другую электротехническую продукцию:

A1: +375 (29) 681-87-40
МТС: +375 (33) 901-87-40

Магазин электротехнического оборудования «Стабилизаторы.бел» • г. Минск, ул. Каменногорская 47
Есть возможность самовывоза по предварительной договоренности с нашими менеджерами по телефонам, указанным на сайте.

Стабилизаторы напряжения однофазные (220 вольт)

260В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 3 года.

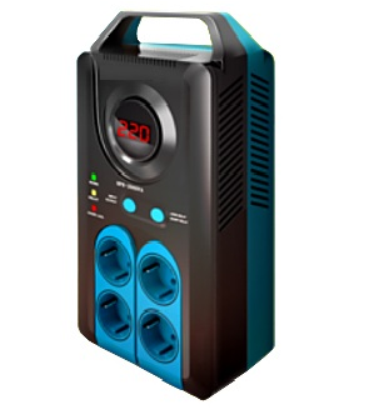

SUNTEK PR 500 предназначен для защиты котельного оборудования, насосов и других потребителей мощностью не выше 500ВА. Универсальное исполнение позволяет разместить стабилизатор на стене или установить на горизонтальной поверхности.

Гарантия — 3 года (1 год полной и 2 года бесплатного сервисного обслуживания)
Защита от импульсных перенапряжений (грозозащита).
Работа на полную мощность от 140В.
Переключение реле без разрыва фазы.
4 розетки для подключения нагрузки.

260В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 2 года.

265В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 2 года.

260В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 3 года.

SUNTEK PR 1000 предназначен для защиты котельного оборудования, насосов и других потребителей мощностью не выше 1000ВА. Универсальное исполнение позволяет разместить стабилизатор на стене или установить на горизонтальной поверхности.

Гарантия — 3 года (1 год полной и 2 года бесплатного сервисного обслуживания)
Защита от импульсных перенапряжений (грозозащита).
Работа на полную мощность от 140В.
Переключение реле без разрыва фазы.
4 розетки для подключения нагрузки.

260В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 2 года.

265В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 2 года.

260В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 2 года.

260В; Число фаз 1. Страна производства — Китай. Страна бренда — Россия. Гарантия — 2 года.

Стабилизаторы напряжения однофазные (220 в)

От различных непредвиденных искажения в сети, несанкционированного падения и повышения напряжения в сети, выходящих за нормы работы электроприборов в домашних сетях, Вам помогут только автоматические однофазные стабилизаторы напряжения .

Они преобразуют электрическую энергию, после чего на выходе из них создается напряжение, которое соответствует заданным параметрам в пределах нормы, указанных для эксплуатации сетей, при любых значительных скачках напряжения на входе и приводят в нормативные рамки нагрузочное сопротивление.

Сейчас купить однофазный стабилизатор напряжения в Минске на сайте stabilno.by нет никаких проблем.

Современные однофазные стабилизаторы напряжения для дома (на 220в) разделяются на следующие основные типы:

  • Электродинамического сервоприводного (механического) типа;
  • Электронные стабилизаторы напряжения однофазные (ступенчатого типа), к ним же относится автоматический стабилизатор напряжения однофазный;
  • Статистического (электронные переключаемые) типа;
  • Релейного типа;
  • Компенсационного (электронные плавные) типа;
  • Комбинированного типа – гибридного.

Купить однофазный стабилизатор напряжения 220 вольт в Минске

Одним из важнейшим из параметров, на который следует обращать внимание при выборе стабилизатора, является заявленная мощность подключаемого оборудования, с которой он может справиться в пределах допустимых параметров искажений в сети.

Так же нужно обратить внимание на диапазон напряжения, которое может регулировать выбираемый Вами стабилизатор. Сейчас выпускаются и можно купить модели с различающимися по допуску входного напряжения, которые могут составлять: от ±15% и до ±30%, через каждые 5%, -25+15%, -35+15% и -45+15%. Ширина доступного диапазона при этом влияет на размеры самого прибора и меняется в большую сторону цена, особенно с отрицательным расширением допусков. Хотя в наших сетях, согласно стандартизации, перепадам напряжения не может быть разницы более 8%.

В нашем интернет-магазине вы можете купить стабилизаторы следующих торговых марок:

Энергия;
Daewoo;
Profline;
Solpi-M;
Suntek;
Teplocom;
Upower;
