Соединение проводов через клеммник

Содержание

Клеммные зажимы WAGO для соединения проводов

Соединители Wago — это специальные клеммные зажимы от известной германской фирмы, которые используют для соединения двух или нескольких проводников в одном узле. Изделия были созданы, чтобы упростить работу электрика. Они сконструированы таким образом, что их монтаж сводится к одному (для одноразовых Ваго) или двум действиям (для многоразовых с защёлкой). Применяются в соединительных коробках и при подключении осветительных приборов. Главная отличительная черта этих соединителей — применение зажимов Cage Clamp и Fit-Clamp с плоской пружиной. Они используются в быту и в промышленности.

Чаще всего в профессиональной среде ваговские соединители используют для монтажа временных линий. Не рекомендуется эксплуатировать зажимы на предельных показателях нагрузки, в таких условиях неизбежен нагрев.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

  • При использовании этих изделий, каждый электропровод имеет отдельный зажим.
  • Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
  • Просто монтировать, справится даже новичок.
  • При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
  • Прочные и надежные, устойчивы к вибрациям и ударам.
  • Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
  • Компактность.
  • Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Профессиональные электрики рекомендуют:

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

  • Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
  • Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
  • Рекомендуется устанавливать только в распределительных коробках.
  • Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
  • Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
  • На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
  • Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
  • Для более точных измерений показателей рекомендуется использовать приборы.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.
Читать еще:  Ретро проводка в деревянном доме фото

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Вывод

Лучше использовать Ваго, так как в его установке сложнее допустить ошибку, он практичнее и безопаснее. Такое соединение будет более продуманным с научной точки зрения, чем любительская скрутка.

Видео по теме

Скрутка, клеммник или Ваго? Соединяем провода как профессионалы

Соединение проводов и вообще любое электрическое соединение это самый важный и ответственный элемент любой электросистемы: от простой квартирной до самой сложной и ответственной. Если провода у вас соединены как следует, проводка будет надёжной и напротив: с некачественными соединениями неисправность, а то и пожар — лишь вопрос времени. Не будем полагаться на слухи и мнение соседа и разберём в деталях все доступные нам методы соединений проводов: медных и алюминиевых, гибких и жёстких, старых и новых.

Простая скрутка это самый очевидный и старый метод соединения проводников, который существует столько же, сколько и электрика как таковая. Его плюсы в простоте выполнения, нулевой стоимости и возможности разбора соединения. Однако рекомендовать новичку этот метод мы бы не стали. Он требует понимания, какой по длине и силе натяга должна быть скрутка, кроме того, скручивать разные по типу и материалу жилы нельзя. Оставим его на полке музея и двинемся дальше.

Скрутка колпачками , это скрутка, которая выполняется не пассатижами, а специальными колпачками, которые в российской практике называют «СИЗ». Они бывают разных размеров, в зависимости от суммарного сечения проводов, которые скручивают. Технология такой скрутки очень проста: в колпачок, снабжённый стальной пружиной, вставляются не скрученные жилы, которые требуется соединить, после чего, вращением колпачка производится скрутка. Она достаточно надёжна, однако соединение получается неразборным и, в случае переделки провода придётся откусывать. Кроме этого, жилы должны быть чистыми и ровными.

Пайка и сварка — надёжные методы соединения, но также очень непростые и специфичные. Фактически, данным методом можно соединять только жёсткие (и гибкие — для пайки) медные жилы, что далеко не всегда подходит, виду разнородности современных проводок, схожих по структуре с лоскутным одеялом: здесь старые алюминиевые жилы, там жёсткие медные, а где-то и вовсе гибкие. Отдавая дань уважения ценителям данного метода, всё же оставим его для профессионалов.

Винтовые клеммы , знакомые каждому, кто хоть раз сталкивался с ремонтом проводки, это один из двух методов соединения, которые мы рекомендуем новичкам и профессионалам. В этих клеммах жилы соединяются через латунную гильзу, к которой они прижимаются винтами. С их помощью можно соединять любые типы проводов, но гибкие нужно облуживать (покрывать припоем), либо обжимать наконечником. Также, эти клеммы нужно раз в полгода — год подкручивать, из-за их склонности к ослабеванию.

Пружинные клеммы («ВАГО») это самый современный и надёжный способ соединения жил проводов. Несмотря на предубеждённость электриков «старой закалки», они соединяют провода любых типов, причём настолько надёжно, что это соединение не требует дальнейшего вмешательства многие годы (до 30 лет). Главное условие — хороший производитель (ВАГО, Вайдмюллер) и правильный тип клеммы, подходящий именно для тех жил, которые вы соединяете.

Какой бы способ соединения вы ни выбрали, подойдите к операции соединения со всей внимательностью. От её качества зависит ваше спокойствие и комфорт на долгие годы. Удачного ремонта и строительства!

Виды соединения электрических проводов в распаечной коробке

В такой сфере, как электричество, все работы должны выполняться строго, точно и без единой ошибки. Некоторые желают разобраться в подобных работах самостоятельно, не доверяя сторонним лицам выполнение ответственной миссии. Сегодня мы поговорим о том, как правильно соединять провода в распределительной коробке. Работа должна быть выполнена качественно, ведь от нее зависит не только работоспособность электроприборов в доме, но и пожарная безопасность помещения.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Соединяем провода в коробке

Существует несколько способов, с помощью которых в распределительных коробках можно выполнять соединения проводников. Отметим, что есть простые и сложные способы, однако при правильном исполнении все варианты обеспечат надежность электропроводки.

Способ №1. Метод скрутки

Считается, что метод скрутки используют любители. В то же время, это один из самых надежных и проверенных вариантов. ПУЭ не рекомендуют использовать скрутку, так как контакт между проводами – ненадежный. В результате проводники могут перегреться, помещению угрожает пожар. Однако скрутку можно использовать как временную меру, например, при тестировании собранной схемы.

Читать еще:  Флюсовая проволока для полуавтомата

Специалисты утверждают, что даже для при временном соединении проводов все работы нужно выполнять по правилам. Стоить отметить, что независимо от количества жил в проводнике, методы скрутки – примерно одинаковые. Тем не менее, есть некоторые отличия. Если соединяются многожильные провода, то стоит придерживаться следующих правил:

— необходимо очистить изоляцию проводника на 4 см;

— раскручиваем каждый проводник на 2 сантиметра (по жилам);

— выполняется соединение до стыка не раскрученных жил;

— закручивать жилы нужно только пальцами;

— в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;

— оголенные электрические провода закрываются изоляционной лентой или термоусадочной трубкой.

Намного проще использовать скрутку при соединении одножильных проводов. После того, как проводники будут очищены от изоляции, их нужно скрутить вручную по всей длине. После с помощью пассатижей (2 штук) проводники зажимаются: первыми пассатижами – на месте окончания изоляции, а вторыми – на конце соединения. Увеличиваем количество витков на соединении вторыми пассатижами. Соединенные проводники изолируются.

Способ №2. Монтажные колпачки — СИЗы

Очень часто для скрутки проводников применяются специальные колпачки. В результате удается получить надежное соединение, с хорошим контактом. Внешняя оболочка колпачка – пластиковая (материал – не горючий), а внутри – имеется металлическая часть с резьбой в виде конуса. Вставка увеличивает поверхность соприкосновения, улучшая электрические параметры скрутки. Чаще всего с помощью колпачков соединяются толстые проводники (не требуется выполнять пайку).

Необходимо снять изоляцию с провода на 2 сантиметра, слегка скрутить жилы. Когда будет одет колпачок, его нужно провернуть с силой. На этом соединение можно считать готовым.

Перед тем, как проводить соединение, нужно подсчитать количество проводов. На основе полученных данных (по сечению) подбирается определенный тип колпачков. Преимущества скрутки с помощью пластиковых колпачков заключатся в том, что не нужно тратить много времени, как при обычной скрутке. Кроме того, соединение получается компактным.

Способ №3. Соединение проводников пайкой

Если в хозяйстве имеется паяльник, и вы умеете работать с ним, то провода можно соединять с помощью пайки. Перед тем, как соединить жилы, их нужно залудить. Флюс паяльный или канифоль наносится на проводник. Далее нагретое жало паяльника погружается в канифоль, проводят несколько раз по проводу. Должен появиться рыжеватый налет.

После того, как канифоль высохнет, провода скручиваются. С помощью паяльника берется олово, скрутка прогревается до тех пор, пока олово не затечет между витками. В конечном итоге получится качественное соединение с отличным контактом. Тем не менее, электрики не очень любят пользоваться данным методом соединения. Дело в том, что на подготовку уходит много времени. Однако если вы выполняете работу для себя – не стоит жалеть ни сил, ни времени.

Способ №4. Сварка жил

С помощью инверторного сварочного аппарата можно соединять провода. Сварка используется поверх скрутки. На инверторе нужно установить параметры сварочного тока. Существуют определенные нормативы для разных соединений:

— проводник с сечением 1,5 кв.мм – 30 А;

— проводник с сечением 2,5 кв.мм – 50А.

Если проводник – медный, то для сварки применяется графитовый электрод. На верхнюю часть полученной скрутки подключается заземление от сварочного аппарата. Снизу скрутки подносится электрод, разжигается дуга. Электрод прикладывается к скрутке на пару секунд. Через некоторое время соединение остынет, потом его можно изолировать.

Способ №5. Клеммные колодки

Еще один вариант соединения проводников в коробке – с использованием клеммных колодок. Существует несколько видов колодок: винтовые, с зажимами, однако принцип устройства – идентичный. Самой распространенной считается колодка с медной пластиной для крепления проводов. Вставив в специальный разъем несколько жил, их можно надежно соединить. Монтаж с помощью зажимной клеммы соединение выполняется очень просто.

В винтовых клеммах колодки помещены в пластиковый корпус. Бывают колодки открытого и закрытого типа. Колодки закрытого типа – это изобретение нового поколения. Чтобы выполнить соединение, в гнездо вставляются провода и зажимаются винтом (при помощи отвертки).

Однако клеммные соединения имеют недостаток. Он заключается в том, что неудобно соединять воедино несколько проводников. Контакты расположены попарно. И если нужно соединить больше трех проводов, то в одно гнездо втискивается несколько ответвлений, что весьма затруднительно. В то же время такие соединения позволяют эксплуатировать ветки с большим потреблением тока.

Еще один вид колодок – клеммы Wago. Сегодня пользуются спросом два вида клемм:

— клеммы с плоскопружинным механизмом. Иногда их называют одноразовыми, так как повторно использовать клеммы невозможно – ухудшается качество соединения. Внутри клеммы имеется пластина с пружинными лепестками. Как только вставить проводник (он должен быть только одножильным), лепесток отжимается, а провод зажимается. Проводник врезается в металл. Если вырвать проводник усилием, то потом уже лепесток не примет прежнюю форму.

Некоторые клеммные соединения внутри содержат электромонтажную пасту. Такое соединение применяется в том случае, если нужно подключить медный и алюминиевый провод. Паста защищает металлы от окисления, защищая проводники;

— универсальные клеммы с рычажковым механизмом – это самый лучший вид соединителя. Очищенный от изоляции провод вставляется в клемму, зажимается небольшой рычажок. На этом соединение считается завершенным. А если нужно повторно провести соединение, добавить контакты, — поднимите рычажок, вытащите провод. Эксплуатироваться колодки могут при малом токе (до 24 А – при сечении в 1,5 кв. мм) и при высоком токе (32 А – при сечении проводника в 2,5 кв. мм). Если соединяются провода, по которым будет протекать ток выше указанного, то нужно применять соединения другого типа.

Способ №6. Опрессовка

Соединять провода в коробке методом опрессовки можно только с помощью специальных клещей, а также металлической гильзы. На скрутку одевается гильза, после чего ее зажимают клещами. Как раз данный метод годится при соединении проводников с большой нагрузкой.

Способ №7. Болтовое соединение

Соединение нескольких проводов с помощью болтов – это простой и эффективный метод соединения. Чтобы выполнить работы, нужно взять болт и несколько шайб с гайкой.

Не достаточно знать, как соединить провода в распределительной коробке. Нужно знать, какие именно проводники соединяются между собой. Итак, на болтовую резьбу надевается шайба. Накручивается жила, одевается вторая шайба, а потом – следующая жила. В конце одеваем третью шайбу и прижимаем соединение гайкой. Узел закрывается изоляцией.

Можно назвать несколько преимуществ болтового соединения проводников:

— простота выполнения работ;

— возможность соединять проводники, выполненные из разных металлов (например, алюминий и медь).

Однако есть и недостатки:

— фиксация проводов – не качественная;

— для скрытия болта нужно использовать много изоляции;

Примеры соединения проводов в домашней проводке

Последствия соединения проводов через клеммы Ваго

В статье расскажу про реальный случай соединения проводов в квартире. Таких статей у меня уже много, по ходу буду давать на некоторые ссылки. Как обычно, будет много фото, советов и наставлений)

Итак, история началась с того, что меня позвал к себе клиент, которого затопили соседи сверху. Дом – старый двухэтажный барак, довоенной постройки, проводка – ужас. А именно – алюминий и медь в разных комбинациях. Дом и квартира многократно достраивалась и перестраивалась, и проводка переделывалась соответственно.

Поэтому, когда на электропроводку попала вода, это привело к тому, что квартира оказалась полностью обесточена. Ситуация была усугублена тем, что в квартире только что был проведен ремонт с хорошей отделкой, стены оклеены дорогими обоями и декоративным камнем. И, как всегда, перед тем, как делать ремонт, хозяева не подумали о том, что проводка оставляет желать лучшего. То есть, находится в неудовлетворительном состоянии.

Читать еще:  Сварка полуавтоматом что это

У русского человека, как водится, пока гром не грянет… А пока работает – и ладно!

Итак, я пришел в тот вечер, и восстановил квартиру с точки зрения электрики, соединив провода в распределительной коробке тем, что у меня имелось при себе в арсенале – Wago разных моделей, соединители СИЗ.

Но сразу сказал, что никакой гарантии не даю – возможно, через день всё опять погорит! И надо будет все соединения проводов делать по-нормальному.

И вот, через пол года – звонок! Пора! Погорело в прямом смысле слова, фото в начале статье, и здесь:

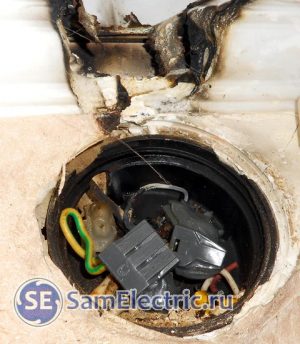

Последствия соединения проводов в коробке через клеммы Wago. Вверху – дыра в натяжном потолке.

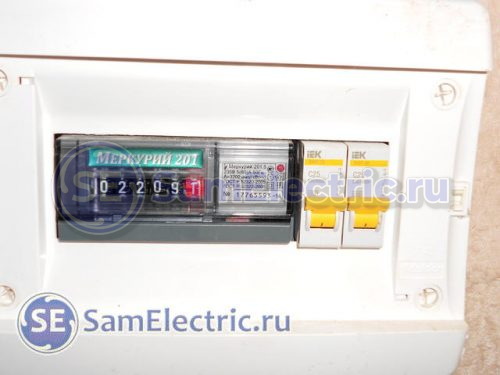

Электрощиток на питание квартиры

Напомню, что так делать нельзя, эта дурная традиция пошла с тех времен, когда после счетчика ставились круглые такие пробки-предохранители. Чем это опасно – если выбивал ноль (а тут шансов 50/50), и вроде как “света” в доме нет, но вся электропроводка находится под потенциалом фазного напряжения. Даже нулевая часть, которая до этого была не опасна. Поэтому, в данном случае должен быть двухполюсный автомат, но никак не два однополюсных.

Это пошло также и потому, что раньше фактически нуля могло и не быть, а реально было две фазы, с линейным напряжением между ними 220В. А если и были ноль и фаза, то различия между ними не делали. Бедность и техническая отсталость…

Понятное дело, что соединение проводов в коробке с такой защитой погорело. Тем более, что провода, которые соединялись через клеммы – старые, окисленные, разного сечения.

Важно помнить, что клеммы для соединения проводов тут виноваты в последнюю очередь, поэтому сразу хочу предостеречь противников Ваго – если их использовать правильно, то и прослужат они долгие годы!

Погорела не только коробка вводных проводов (над счетчиком), но и распред.коробка в коридоре, через которую шло питание на кухню и сан.узел. Вот, что с ней случилось:

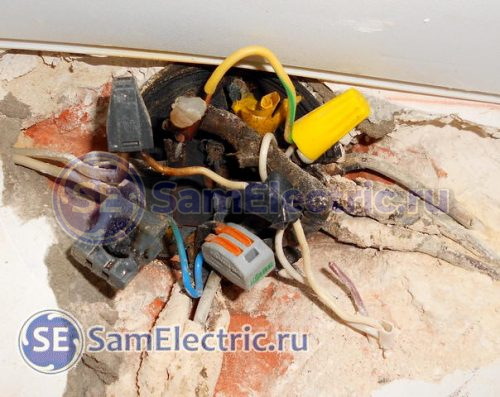

Сгоревшее соединение алюминиевых и медных проводов между собой.

Как видно, для соединения проводов использована целая коллекция различных клеммников.

Это фото можно охарактеризовать словами из песни – “Я его слепила, из того, что было…”

Клеммники Ваго при этом приняли причудливые формы техно-арта:

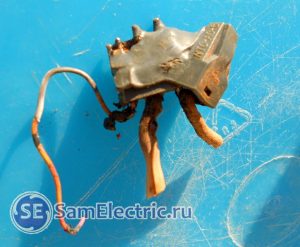

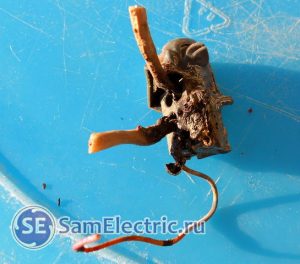

Во что могут превратиться клеммы для соединения проводов 1

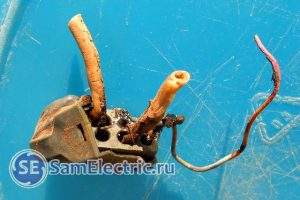

Во что могут превратиться клеммы для соединения проводов 2

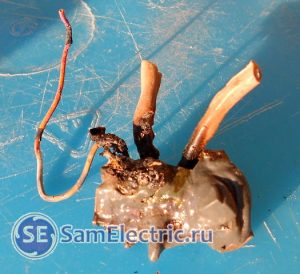

Во что могут превратиться клеммы для соединения проводов 3

Во что могут превратиться клеммы для соединения проводов 4

Повторюсь, эти фото – ничуть не антиреклама. Скорее, это предупреждение, что применять Ваги нужно правильно!

Замена соединений

Итак, имеем две распределительные коробки, соединения проводов в которых совершенно никуда не годятся. Что надо делать в таких случаях? Вот основные пункты:

  • Вырезать кусачками старые клеммники,
  • Зачистить провода до хорошего, не потемневшего от температуры металла. Если надо, обрезать провод ещё короче,
  • Если нужно, дорастить провода, чтобы их можно было соединить,
  • В течение всех этих манипуляций понять ход мыслей электрика, который действовал тут 20-40-60 лет назад. Иными словами, понять схему соединений,
  • Установить новую распределительную коробку,
  • Соединить провода между собой с помощью клеммников.

Вот, как я делал ремонт электропроводки в данном случае.

После счетчика исходно шли два автомата на 25Ампер, с их выходных клемм я запитал вот такой электрощиток:

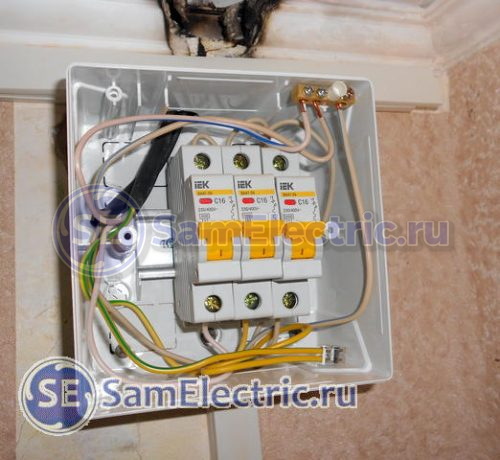

Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно.

Установил такие коробки:

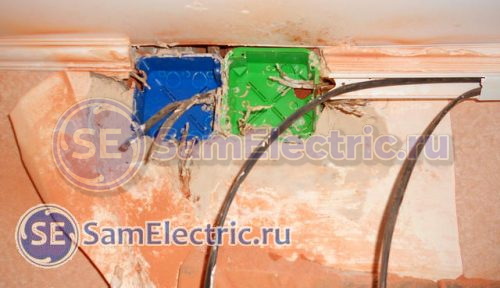

Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить – все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3х2,5:

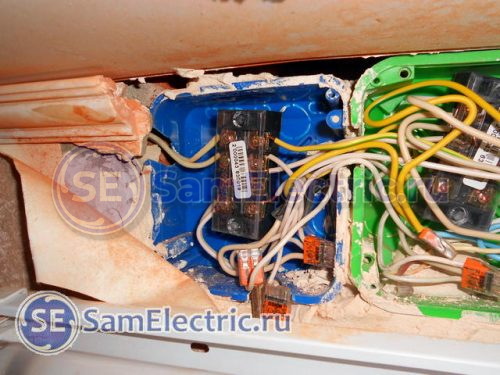

Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

О таких клеммах расскажу ниже в этой статье.

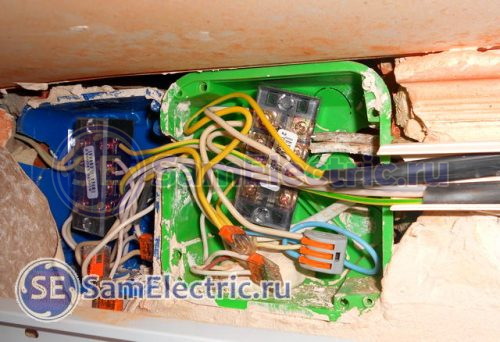

Для соединения цепей освещения – клеммы Ваго. Вот, поближе:

Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

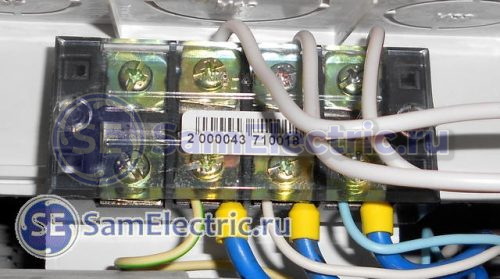

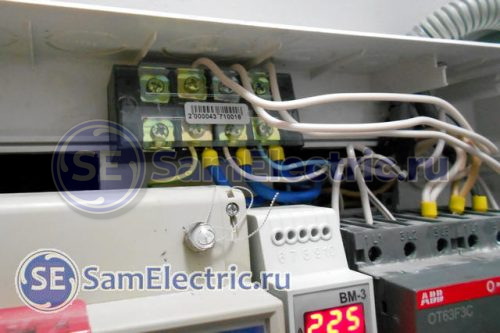

Соединение проводов клеммными колодками

Почему я люблю делать соединения клеммными колодками? Дело в том, что в таких соединениях я могу быть вполне уверен, в отличие от клемм Ваго (см. фото, что бывает, в этой статье)

В таких клеммах очень низкое переходное сопротивление и весьма высока надежность, если их правильно применять. Почти так же обстоит дело с обжимными соединительными гильзами. Но для гильз нужен специальный инструмент – пресс-клещи, а для клеммной колодки зачастую достаточно отвертки.

Для более качественного монтажа нужно постараться, чтобы площадь соприкосновения провода с площадкой клеммы была максимальной, а сам провод – максимально чистым. В идеале гибкий многожильный провод нужно оконцевать наконечниками.

Про наконечники для многожильных проводов я уже писал в статье про практическое применение клемм Ваго, ссылка была выше. Кроме того, про многожильные провода речь идёт в статье про изготовление электрических жгутов.

Названия для таких клемм много, и иногда возникает путаница.

Возможны такие названия: линейка винтовых клемм, блок зажимов, клеммная колодка, колодка клеммная, и, в конце концов, черный карболитовый клеммник.

В английском варианте это название звучит как Screw Barrier Terminal Block. Сокращенно – Terminal Block, первые буквы этих слов (TB) входят в торговое название. Далее идут две цифры, обозначающие номинальный ток, ещё две цифры – количество клемм в колодке.

  • TB1512 (15Ампер 12 клемм),
  • TB3504 (35А, 4 клеммы),
  • TB45, TB60 – клеммники на 45 и 60 Ампер.

Вот пример, как я применял такие клеммные колодки для питания целого офиса:

Применение клеммных колодок для соединения вводных проводов

Применение клеммных колодок TB4504 для соединения вводных проводов

Подробнее от таких важных соединениях – в статье про подключение трехфазных реле напряжения.

Именно такие клеммы я использую там, где большие токи и большая цена ошибки. Например, в труднодоступных местах, на вводе в жилища, и т.п.

Минус таких клемм вижу только один – размеры. Такие клеммники не вмещаются в стандартные распределительные коробки, и их приходится размещать иначе. Например, как показано в данной статье.

Вариант соединения есть ещё один – через клеммы защитных автоматов, где надежность ничуть не меньше, и применяется этот способ повсеместно.

Сжим типа “Орех”

А для больших токов и сечений (более 63А и более 10 мм2 по меди) – совсем другая история и философия.

Тут часто бывает, что нужно соединить провод разного сечения и материала (медь+алюминий). И лучше, что придумано для этого – Орешки. Вот, как на этой фото:

Орехи для соединения проводов

Вот ещё пример соединения проводов орехами:

Соединение орехом в этажном щитке

Чаще всего их ставят на ввод в частные дома и в квартирных домах в щитках.

Видео по соединению проводов

Резюме статьи – соединяйте провода так, чтобы быть уверенным на все 100! Желаю всем хорошего контакта!

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
