Зажим для пайки с лупой третья рука

Содержание

Подборка «третьих рук» — штативов и приспособлений для для удержания мелкой электроники и т.д.

Электроника в последнее время сильно измельчала и не всегда удобно обходиться только своими руками при работе с мелкими платами, проводами и т.д. Иногда требуется помощь со стороны, чтобы придержать плату, припаять провод к ней, заменить какой-то компонент, провести измерения. Обойтись без посторонней помощи можно использую так называемую «третью руку» — приспособление в виде штатива с зажимами, увеличительными стеклами, светильниками и другими удобствами, собранными в одном месте.

В данной подборке только такие приспособления, но в разных интерпретациях.

1. Самое простое приспособление, но часто встречаемое на столах мастеровых людей.

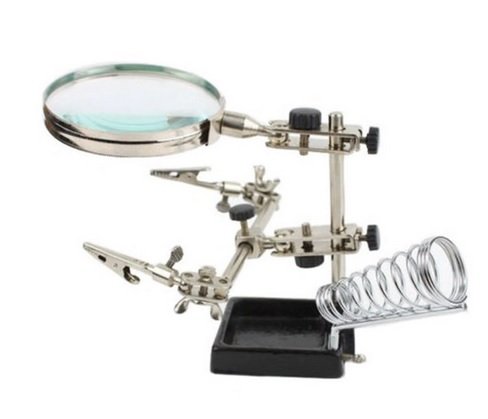

На чугунной станинке шарнирными соединениями закреплены ось с двумя зажимами и лупой. Соединения позволяют поворачивать крокодилы и лупу с пятикратным увеличением (диаметр 60 мм из стекла) под нужным углом. Приспособление не самое продвинутое в плане функционала, но наверное благодаря невысокой цене в мастерских по ремонту электроники у специалистов на столах встречается часто. Приблизительные размеры: 125*70*50

2. Следующая «третья рука» похожа на предыдущую, но дает на одну степень свободы больше — и зажимы и увеличительное стекло можно поднимать и опускать вдоль штатива, настраивая нужное положение и увеличение.

Линза здесь так же стеклянная, но уже диаметром 90 мм. Есть парковка для паяльника и лоток для всяких мелочей.

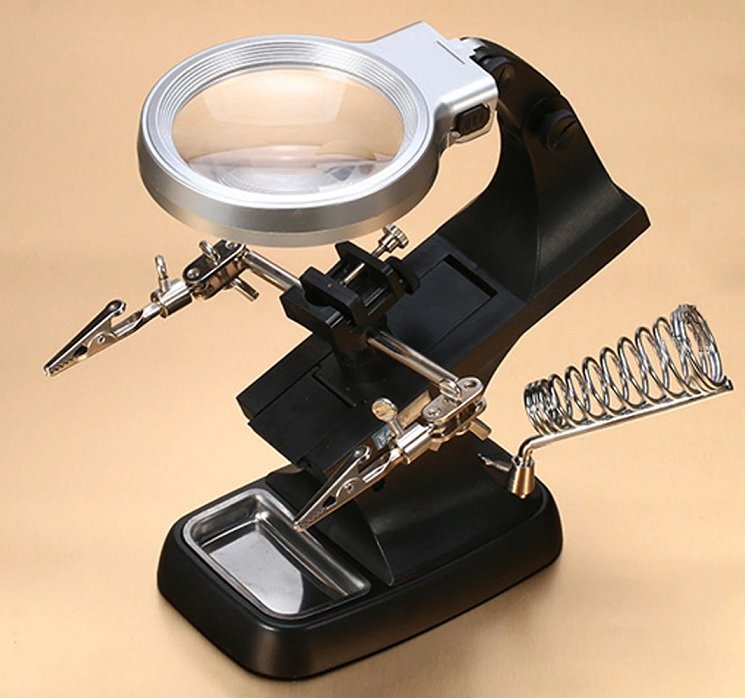

3. Штатив с двумя зажимами на шарнирных соединениях, двумя сменными линзами, парковкой для паяльника и светодиодной подсветкой на гибкой ножке.

Линзы здесь пластиковые, их две. Диаметр 90 и 21 мм, увеличение в 3,5 и 10 раз, соответственно. Пять светодиодов подсветки можно питать либо от 3-х батареек АА, либо от комплектного блока питания 5 напряжением Вольт. Ось с зажимами можно подвижная — можно придвинуть ближе к центральной стойке или выдвинуть от вперед.

4. По своему интересная третья рука, но не дает возможности закрепить плату вертикально.

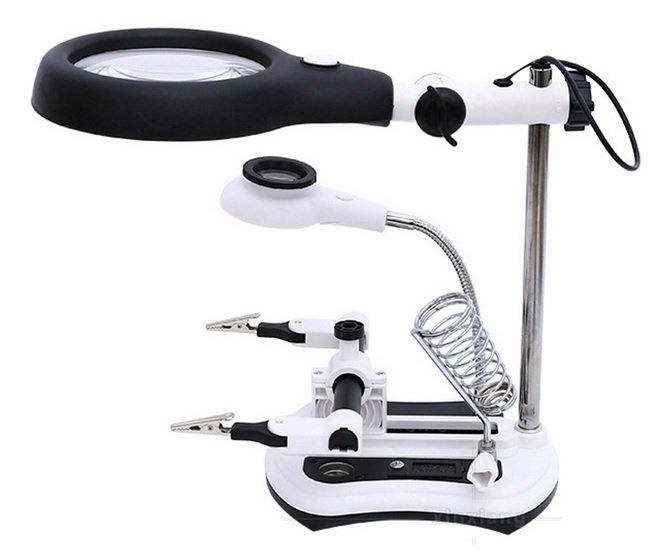

Есть регулировка вылета и наклона светильника и оси с зажимами. Две акриловые линзы диаметром 75 и 20 мм. Подсветка питается от 3-х батареек ААА или от USB. Габариты 200*95*170 мм. Для устойчивости в основание вмонтирована стальная пластина. Есть парковка для паяльника.

5. Следующее приспособление является следующей версией предыдущей третьей руки.

Здесь уже три акриловых линзы и добавили лотки для всякой мелочевки, что порой удобно. Диаметр линз 72, 30 и 20 мм. Комбинируя линзы и расстояние между ними можно добиться хорошего увеличения. Подсветку обеспечивают 10 светодиодов с питанием от 3-х элементов ААА или USB/

Читать еще:  Трехфазный щиток схема подключения

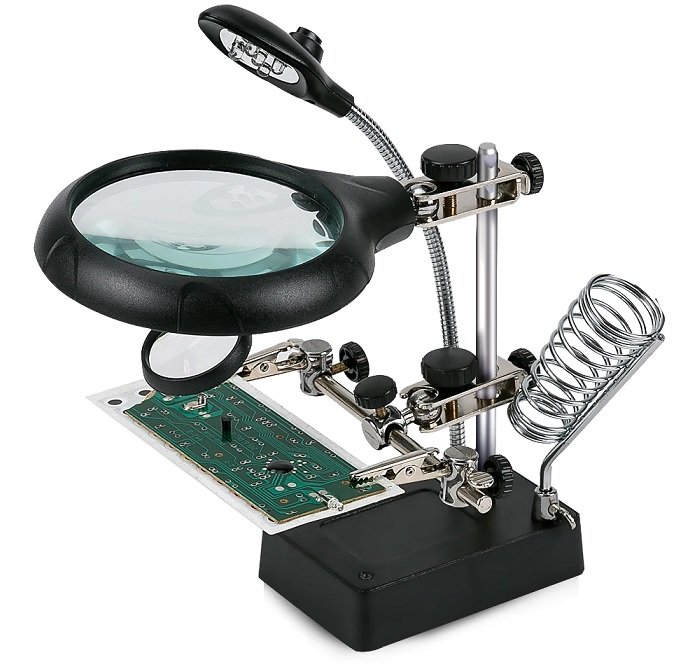

6. Штатив с подсветкой на гибкой ножке, шарнирным креплением зажимов и возможностью установить плату под любым углом.

В комплекте три акриловых линзы. Диаметры линз 90, 34 и 34 мм. Увеличение 2,5, 7,5 и 10 раз. Питание подсветки -3*ААА или комплектный блок питания. Встречаются с двумя линзами, а третья выполнена в виде наплыва на самой большой.

7. Следующее приспособление отличается мощной группой подсветки и аккуратным внешним видом.

Здесь разглядеть мелкие компоненты помогут 18 светодиодов и три линзы диаметром 108 мм (главная), 21 мм (вторая сменная) и 30 мм (третья сменная), дающие увеличение в 2,5, 6 и 10 раз. Подсветка как в верхнем, так и в нижнем светильнике с линзами. В комплекте блок питания для подсветки или 2*АА придется купить самому.

8. Следующая «третья рука» не имеет подсветки и увеличительных стекол, но позволяет закрепить плату или деталь практически в любом положении. Выглядит футуристично, но отзывы положительные.

На станине закреплены шесть гибких держателей с крокодилами. Есть лотки под мелкий крепеж. Основание из алюминиевого сплава, вес конструкции 550 грамм.

9. Похожий вариант, но уже с более надежным креплением к столу и регулируемой подсветкой.

Здесь вместо шести держателей четыре. Диаметр линзы 60 мм, увеличение в три раза. Светодиодов применили аж 42 штуки, а регулировка освещенности имеет 11 позиций. Питание от USB 5В/1,5А. Длина ножек держателей 240 мм, длина ножки светильника 400 мм.

10. Завершает подборку приспособление, которым уже второй год пользуюсь сам. Часто очень выручает.

Ось с тремя зажимами можно поднимать, опускать по вертикали, задвигать к стойке или выдвигать вперед, а так же менять угол наклона всех трех зажимов одновременно. Есть парковка для паяльника и сделана она правильно, паяльник не проваливается. Есть подсветка и главное: в комплекте три линзы и рукоятка. Линзы можно устанавливать на штатив, а можно подсоединять к рукоятке и получить три полноценных лупы. Кроме того, в самой рукоятке размещены пара светодиодов и отсек для двух АА батареек. Порой очень удобно. Линзы акриловые диаметром 90, 75 и 37 мм. Увеличение 2,5, 5 и 16 раз. Штатив отличается очень хорошей устойчивостью, в комплекте адаптер питания для подсветки или можно питать от 4-х батареек формата АА. Линцы хорошего качества, без наплывов, деформаций и т.д.

Зажим для пайки с лупой третья рука
