Как работает червячный редуктор

Червячные редукторы: описание, преимущества и недостатки

Описание конструкции

Редукторы с червячным зацеплением — один из наиболее распространённых типов редукторов.
Червячная передача представляет собой зацепление червяка с червячным колесом. Червяк – это винт с нарезанной на нём резьбой, по профилю близкой к трапецеидальной. Червячное колесо — косозубое зубчатое колесо со специальным профилем зубьев. При вращении червяка витки резьбы перемещаются вдоль его оси и толкают в этом направлении зубья червячного колеса. Ось червяка скрещивается под прямым углом с осью червячного колеса, расстояние между ними — определяющий размер редуктора. В редукторах российского производства этот размер является составной частью обозначения редуктора и определяет его габарит. Например, Ч-80 — червячный одноступенчатый редуктор с межосевым расстоянием 80 мм, а Ч-100 соответственно имеет межосевое расстояние 100 мм.

Преимущества червячных редукторов и построенных на них приводов:

1. Поскольку входной и выходной валы червячного редуктора скрещиваются, привод на его основе обычно лучше компонуется в машине, занимая меньше места по сравнению с цилиндрическим редуктором (речь идет о редукторах с эквивалентными передаточным числом и передаваемой мощностью).

2.Передаточное число червячной пары может достигать 1:110 (в специальных случаях — ещё больше). Таким образом, червячная передача обладает гораздо большим потенциалом снижения частоты вращения и повышения крутящего момента по сравнению с другими видами передач. Достижение передаточных чисел такого порядка с использованием цилиндрических передач возможно только в трёхступенчатом редукторе (или в планетарном). В червячном для этого может быть использована только одна ступень. Это обстоятельство обуславливает относительную простоту и дешевизну червячных редукторов по сравнению с цилиндрическими (опять же речь идёт о сравнимых передаточных числах и передаваемых мощностях). Оборотной стороной этого преимущества, однако, является снижение КПД червячной передачи при увеличении её передаточного числа, об этом подробнее — см. раздел «недостатки».

3. Низкий уровень шума передачи, определяющийся особенностями зацепления, позволяет использовать червячные редукторы в машинах с высокими требованиями к бесшумности привода. Здесь, однако, нельзя забывать о шумах, производимых двигателями и приводимыми в движение механизмами.

4. Плавность хода червячной передачи. Благодаря особенностям работы червячного зацепления червячные редукторы обладают большей плавностью хода по сравнению с цилиндрическими.

5. Уникальное свойство червячной передачи – «самоторможение» (другой термин, обозначающий это явление – «отсутствие обратимости»). Суть его в том, что при отсутствии вращения ведущего вала (червяка) ведомый вал затормаживается, и его невозможно провернуть. Это свойство начинает проявляться при передаточных числах от 35 и выше. Более корректно было бы здесь говорить не о передаточном числе, а об угле подъёма червяка, при уменьшении которого в определённый момент возникает самоторможение. Полное самоторможение достигается в передаче, в которой угол подъёма винтовой линии червяка равен или меньше 3.5°. Однако производители редукторов далеко не всегда предоставляют информацию об этом параметре в своих каталогах, и разработчикам приходится оперировать именно передаточными числами. Описанное свойство, в зависимости от области применения редуктора, может быть как достоинством, так и недостатком. Например, было бы конструкторской ошибкой применять червячный редуктор в приводе, скажем, закаточного устройства, при заправке которого требуется вручную поворачивать бобину с закатываемым листовым материалом, так как червячный редуктор даже с передаточным отношением меньше 25 довольно тяжело провернуть за ведомый вал. Наоборот, применение червячного редуктора (с большим передаточным числом червячной пары) в приводе подъёмника позволяет во многих случаях отказаться от установки дополнительного тормозного устройства.

6. Существуют исполнения червячных редукторов с полым выходным валом. Эти варианты редукторов (называемые также “насадными”) позволяют устанавливать редукторы непосредственно на валы исполнительных механизмов без применения соединительных муфт или дополнительных механических передач. Такая установка в сочетании с применением так называемых “реактивных штанг” или фланцевых исполнений редуктора упрощает конструкцию и уменьшает габарит привода:

Описанным преимуществом могут обладать не только червячные редукторы, но и другие типы редукторов, за исключением, пожалуй, соосных цилиндрических, где такая установка невозможна из-за их конструктивных особенностей. Здесь следует отметить, что иногда отсутствие предохранительной муфты между выходным валом редуктора и валом приводимого в движение механизма может привести к поломке редуктора из-за приложения нештатной нагрузки к выходному валу, превышающей номинальный выходной момент редуктора. В таких случаях задача конструктора – либо обеспечить отсутствие вероятности приложения таких нагрузок, либо защитить от них привод, например, с помощью муфты.

Сказанное в большей степени относится именно к червячным редукторам из-за их самоторможения.

Недостатки червячных редукторов и построенных на них приводов

1. КПД червячного редуктора ниже, чем КПД цилиндрического. Причём КПД снижается с увеличением передаточного отношения. Это влечёт за собой потери энергии — фактор, который в современном мире ни в коем случае нельзя сбрасывать со счетов. Например, КПД червячного редуктора Ч-80 с передачей 1:80 российского производства составляет 58%. Остальные 42% — потери на необратимое рассеяние энергии. Этот недостаток обусловлен повышенным по сравнению с другими типами передач трением скольжения витков червяка о зубья червячного колеса. В этом смысле червячная передача похожа на передачу «винт-гайка скольжения», тоже не отличающуюся высоким КПД. В период приработки под нагрузкой в течение 200…250 часов КПД может составлять 90% от номинального.

2. Нагрев. Это – следствие предыдущего недостатка. Та кинетическая энергия, которая не была передана червячной передачей, превращается в тепло. Не зря на корпусах именно червячных редукторов выполнены рёбра, делающие их похожими на батареи центрального отопления. Некоторые крупногабаритные червячные редукторы поставляются с вентиляторными крыльчатками на свободном торце быстроходного вала. В других случаях приходится организовывать принудительную циркуляцию масла в корпусе редуктора. Сказанное относится к редукторам с большой передаваемой мощностью (свыше 4…5 кВт). В случаях с меньшей мощностью дополнительные меры по отводу тепла, как правило, не требуются. Однако, нагрев корпуса червячного редуктора при его работе всегда имеет место.

3. Самоторможение (подробнее – см. п. 5 «преимуществ»). Его появление иногда вредно – в тех случаях, когда выходной вал требуется провернуть без включения привода червячного редуктора.

4. Ограничения по передаваемой мощности. Технической литературой не рекомендуется использовать червячную передачу при передаваемой мощности более 60 кВт (источник – Справочник конструктора-машиностроителя В. И. Анурьева, т. 2, стр. 606, издание 2001 г.). Червячные редукторы на более высокую мощность, однако, существуют. Это, в основном, глобоидные червячные редукторы, применяемые в специальных случаях (например, приводы лифтов и подъёмнкиов). И всё же при выборе редуктора на такую мощность рекомендуется преимущество отдать цилиндрическим типам редукторов. Насколько мне известно, ведущие зарубежные производители червячных редукторов в основной своей массе выпускают червячные редукторы на передачу мощности до 15 кВт.

Читать еще:  Переходник с кислородного баллона на редуктор

5. Люфт выходного вала. Такой люфт существует в любом из типов редукторов, однако, в червячных редукторах его величина, как правило, больше и увеличивается по мере износа.

6.Ресурс червячных редукторов принято считать ниже, чем цилиндрических. Это очень условное утверждение, но из-за наличия повышенного по сравнению с другими типами редукторов трения скольжения в зацеплении износ действительно имеет место. Российские производители редукторов предоставляют следующие данные по параметрам рабочего ресурса редукторов с разными типами передач:

  • Червячные — не менее 10 000 часов;
  • Цилиндрические редукторы — не менее 25 000 часов (данные завода «Редуктор», Санкт-Петербург).

7. Работа червячного редуктора в условиях неравномерных нагрузок на выходном валу, а так же при частых пусках-остановах не рекомендуется.

Применение червячных редукторов

Спектр применения чрезвычайно широк. Транспортеры, конвейеры, подъёмники, насосы, мешалки, приводы ворот, металлообрабатывающие станки, в том числе для выполнения фрезерных работ. Там, где требуется бюджетное решение по понижению частоты вращения привода и увеличению крутящего момента в условиях отсутствия значительных ударных нагрузок и невысокой периодичности включений, там ставьте червячный редуктор. Однако, всё же это слишком категоричное утверждение. Не претендуя на абсолютную непогрешимость против истины, попробую все же сформулировать основные рекомендации по применению червячных редукторов:

1. В случае, если не требуется самоторможения, и передаточное число редуктора должно быть больше 25 – применяйте цилиндро-червячные редукторы. КПД такого редуктора будет выше за счёт снижения передаточного отношения на червячной ступени. Соответственно – появится экономия затрат на электроэнергию и увеличение ресурса работы.

2. Не ставьте червячные редукторы в привода механизмов, находящихся под ударными нагрузками. При долговременной работе с ударами червячный редуктор может перегреваться, и у него резко снизится ресурс. Автор этих строк был свидетелем вскипания масла в редукторе, передающем мощность 4 кВт после нескольких часов его работы в качестве привода барабана шероховального устройства, на который воздействовала периодическая ударная нагрузка от ножа, срезающего шашки протектора изношенных покрышек.

3. Имеет большое значение схема установки редуктора в пространстве. Базовой и наиболее рекомендуемой по условиям смазывания передачи является схема, когда ось червяка – внизу, а ось колеса – вверху:

Возможна другая ориентация в пространстве, при заказе внимательно рассмотрите соответствие обозначения схемы расположения редуктора с действительностью! При наличии несоответствия из редуктора может вытечь масло, червяк может работать «всухую» или, наоборот, быть полностью погруженным в масло. Всё это ведёт к резкому сокращению ресурса. При верхнем расположении червяка техническая литература рекомендует снизить значение номинального крутящего момента на выходе на 20%.

4. Применение реактивной штанги или фланцевого крепления более предпочтительно, чем установка редуктора на лапах. См. п. 6 «Преимуществ».

5. Не рекомендую применять червячные редукторы в системах позиционирования. Имеющийся в передаче люфт может негативно влиять на точность (здесь, конечно, всё зависит от конкретных условий – если выходной вал соединен, например, с ходовым винтом, имеющим небольшой шаг, а требуемая точность позиционирования гайки ±1 мм, червячный редуктор вполне подойдет).

6. При выборе типа редуктора применительно к червячному всегда необходимо осознавать возможность появления самоторможения и всего, что из этого свойства вытекает. Не ставьте червячный редуктор на привод колёсной пары тележки, если её необходимо будет иногда катать вручную. Тяжело будет катать.

7. Перед пуском нового редуктора в работу под нагрузкой рекомендуется его обкатать в холостом режиме (без рабочей нагрузки или с пониженной нагрузкой) в течение 15…20 часов для приработки трущихся поверхностей.

8. Червячному редуктору в общем случае требуется более густая смазка, чем другим видам редукторов.

Принцип работы червячного редуктора.

Червячный редуктор относится к категории механических редукторов. Такое название данный класс редукторов получил благодаря типу механической передачи, называемой червячной. Она находится внутри редуктора и отвечает за передачу и преобразование крутящего момента. Основу червячной передачи составляет винт, который по своей форме напоминает червяка.

В червячном редукторе энергия низкого крутящего момента на входном валу и высокой угловой скорости преобразуется, за счёт чего увеличивается крутящий момент и уменьшается угловая скорость выходного вала. Двигатель, который имеет встроенный червячный редуктор, так и называется червячный мотор-редуктор.

Чаще всего можно увидеть одноступенчатые червячные редукторы. Если требуются большие передаточные числа, то применяются двухступенчатые и комбинированные редукторы (с цилиндрической ступенью). Комбинированные могут быть червячно-зубчатыми или зубчато-червячными. «Червяк» в одноступенчатом червячном редукторе может располагаться над колесом, под колесом, горизонтально или вертикально сбоку колеса. Схема червячного редуктора тесно связана с компоновкой, которую требует заказчик. Если скорость меньше 5 м/с, то «червяк» располагается снизу, при скорости больше 5 м/с – сверху. Если червяк находится по бокам, то смазка подшипников в вертикальных валах осуществляется несколько затруднительно.

Чтобы повысить сопротивление заеданию в червячном редукторе используются вязкие масла. По своей консистенции они более насыщенные по сравнению с маслами для зубчатых редукторов. Если скорость скольжение 10 м/с и ниже, то червяк или колёса достаточно окунуть в масляную ванну, так осуществляется смазка червячных передач. Если червяк расположен снизу, то масло должно находиться на уровне центра ролика подшипника качения или нижнего шарика. При этом червяк погружается в масло по высоте витка. В случае, когда уровень масла установлен по подшипникам и не доходит до червяка, то на вал могут быть установлены специальные кольца или крыльчатки, осуществляющие разбрызгивание и подачу масла на колесо и червяк. При скорости червячных редукторов больше 10 м/с грамотно использовать циркулярно-принудительную смазку. В этом случае масло с насоса через холодильник и фильтр попадает в зону зацепления.

Обязательным элементом червячного редуктора является червячная передача. Её конструкция представлена винтом, который и называется червяком, червячным колесом – разновидностью косозубого колеса. Червячная передача относится к классу зубчато-винтовых, так как если углы наклона зубьев в зубчато-винтовой передаче позволят охватить шестерню вокруг, то зубья становятся витками резьбы, а шестерня – червяком. Значит, и передача является червячной.

Ведущим звеном в червячной передаче, как правило, является червяк. Ведомым звеном – червячное колесо. Обратная передача в таком редукторе чаще всего невозможна, так как совокупность КПД червячного редуктора и передаточное отношение приводят к самостопорению устройства.

В сравнении с винтовой зубчатой передачей червячная имеет ощутимое преимущество: звенья начинают контактировать не в точке, а по линии. Чаще всего угол между червячным колесом и валами составляет 90°, однако может быть и другое значение. Вогнутая форма червячного колеса способствует лучшему облеганию винта, а значит, увеличивается площадь контактных поверхностей. Угол подъёма и направление зубьев колеса соответствуют параметрам витков резьбы винта. Резьба по своему типу может быть левой или правой, много- или однозаходной. Чаще можно увидеть использование правой резьбы, где число заходов 1-4.

Читать еще:  Классы точности обработки поверхности

Червячные передачи могут быть двух видов – цилиндрические или глобоидные. Передаточное число у червячного редуктора может быть больше чем у обыкновенной зубчатой передачи. Если же червячный редуктор, купить который Вы решили именно на основании этого показателя, имеет с зубчатой передачей одно и то же передаточное число, то в любом случае устройство первого типа будет существенно компактнее. К другим достоинствам данного редуктора относятся бесшумность во время работы, плавность, возможность осуществлять большое передаточное число на 1 ступени передачи. Именно поэтому применение этих устройств так популярно на машинах, станках, подъёмно-транспортных системах. В среднем показатель передаточного числа может достигать 8…90. Однако сегодня передаточное число может доходить и до 1000 на специальных установках, которые также носят название червячный редуктор. Купить их можно у производителей и поставщиков, работающие с узкоспециальной техникой.

Однако червячные передачи имеют и некоторые недостатки. Один из них – это низкий КПД редуктора. Это связано с тем, что червячная передача теряет большое количество мощности. Кроме того, витки резьбы в винте и зубья колеса могут заедать, поэтому для венцов применяются дорогие антифрикционные материалы. Именно по этим причинам червячный редуктор всё-таки проигрывает по популярности зубчатому. С его помощью можно передавать небольшие и средние мощности – до 50 кВт или до 200 кВт.

В то же время, мотор-редукторы, имеющие червячную передачу, плавно и бесшумно работают. Они в любомм случае будут более компактными, и это не зависит от других показателей, например, передаточного числа. Одна из важных особенностей червячного мотор-редуктора – это возможность самоторможение.

Выходной вал в червячном мотор-редукторе располагается под углом в 900. Это также очень удобно, так как порой бывает сложно разместить мотор-редуктор полностью, если вал располагается соосно.

Червячный редуктор – это сложный механизм, однако порой он просто незаменим на промышленных объектах. Поэтому важно тщательно подбирать модель, характеристики, в этом случае оборудование будет работать долго и безотказно. .

Изучение конструкции червячных редукторов

Цель работы: изучить назначение и конструкцию червячных редукторов, определить геометрические, кинематические и энергетические параметры зацепления и редуктора, ознакомиться с конструкцией, особенностями регулировки зацепления, подшипников и их смазкой.

1. Общие сведения о конструкциях червячных редукторов

1.1. Характеристика червячных редукторов

Червячные редукторы предназначены для передачи вращения между перекрещивающимися валами с уменьшением угловых скоростей и увеличением вращающих моментов, когда ведущим является червяк. Реже вращающим может быть колесо, тогда угловая скорость увеличивается, а вращающий момент уменьшается. Червячная передача состоит из червяка и червячного колеса. Червяк является винтом, червячное колесо представляет собой разновидность косозубого колеса. Червячные передачи относят к категории зубчато-винтовых.

Рис. 1. Червячная передача.

Основными характеристиками редуктора являются передаточное число и вращающий момент на тихоходном валу.

Редукторы червячные одноступенчатые универсальные обдуваемые типа Ч обеспечивают передачу вращающих моментов =85…2000Н∙м в диапазоне передаточных чисел =8…80.

Промышленностью серийно выпускаются редукторы Ч-63, Ч-80, Ч-100, Ч-125, Ч-160. Буква Ч обозначает – редуктор червячный одноступенчатый, число – межосевое расстояние в мм.

Серийно выпускаются также и червячные универсальные двухступенчатые редукторы типа Ч2: Ч2-125; Ч2-160; числа – межосевые расстояния тихоходной ступени, которые обеспечивают передачу вращающих моментов на тихоходном валу =1300…2800Н∙м в диапазоне передаточных чисел =100…6300.

Достоинства червячных передач:

1) большие передаточные числа в одной ступени =8…80 в силовых передачах, до 1000 в приборах;

2) плавность и бесшумность работы;

3) высокая кинематическая точность в сравнении с зубчатыми передачами;

4) возможность передачи вращения между скрещивающимися валами;

5) возможность самоторможения.

Недостатки червячных передач:

1) низкий коэффициент полезного действия ( =0,4…0,9 для одноступенчатого редуктора) из-за значительного скольжения между поверхностями витков червяка и зубьев колеса;

2) сравнительно большие габариты передач, особенно при больших вращающих моментах вследствие значительно меньших величин допускаемых контактных напряжений;

3) необходимость применения дефицитных дорогостоящих сплавов цветных металлов для изготовления червячных колес.

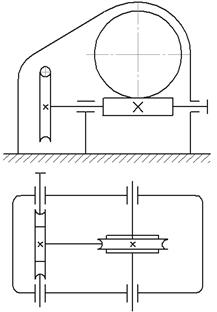

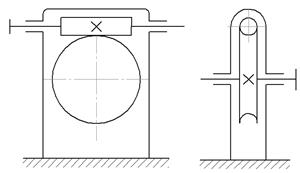

1.2. Основные кинематические схемы червячных редукторов

1.2.1. Кинематический расчет

Передаточное отношение червячной передачи

Иными словами, передаточное отношение в червячной передаче, как и в зубчатой, численно равно передаточному числу . Так как число заходов червяка (число зубьев) , чего не может быть в зубчатой передаче, где =17, то в одной червячной паре можно получить передаточное число, значительно большее, чем в зубчатой, что является основным достоинством червячной передачи. При 2 минимальное число зубьев колеса по условию неподрезания = 2. В силовых передачах =8…80.

1.3. Конструкция одноступенчатого червячного редуктора

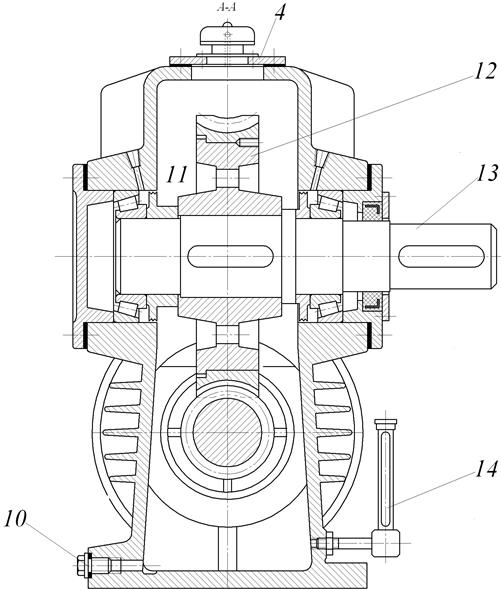

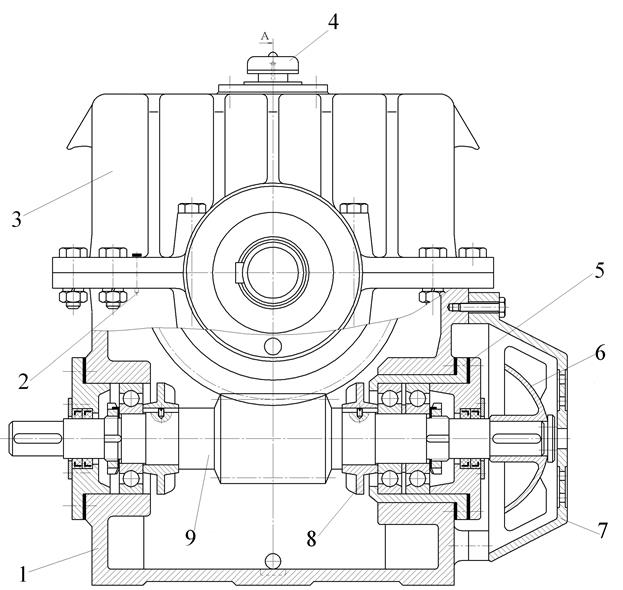

Рис. 2. Редуктор червячный одноступенчатый с вентилятором.

На рисунке 2 представлена конструкция одноступенчатого червячного редуктора с нижним расположением червяка с горизонтальной плоскостью разъема.

Оребренный корпус редуктора 1 болтами соединяется с крышкой 2, также имеющей ребра.

Вращающий момент от вала червяка 9 передается червячному колесу 12, а затем через шпоночное соединение тихоходному валу 13. Червячное колесо фиксируется от осевого перемещения по валу справа упорным буртиком вала, а слева – мазеудерживающим кольцом-втулкой 11.

Вал червяка фиксируется от осевого перемещения правой опорой с двумя радиально-упорными шарикоподшипниками, размещенными в стакане 5 – фиксирующая опора.

Левая опора вала-червяка с одним радиальным шарикоподшипником – плавающая.

Для смазывания червячного зацепления и одновременной защиты подшипников вала-червяка от попадания в них продуктов разрушения установлены брызговики-крыльчатки 8. На крышке редуктора для его транспортировки имеются проушины.

Лючок для заливки масла и осмотра зацепления закрыт крышкой-отдушиной 4.

Масло при его замене выливают через отверстие, закрытое пробкой 10 с резьбой с прокладкой из резиностойкой резины. Уровень масла замеряют маслоуказателем 14. Корпус обдувается вентилятором 6, закрытым кожухом 7.

1.4. Конструкции червяков и червячных колес

Червяки обычно выполняют заодно целое с валом, но при большой разнице в диаметрах валов и червяков последние выполняют насадными.

По форме внешней поверхности червяки бывают цилиндрическими (рис. 3а), которые чаще используются, и глобоидными (рис. 3б).

Рис. 3. Типы червячных передач:

а – передача с цилиндрическим червяком;

б – передача с глобоидным червяком

Глобоидная передача имеет более высокий КПД, более надежна и долговечна, но из-за сложности изготовления имеет пока ограниченное применение.

Примером ее применения может служить рулевая колонка в автомобиле.

По числу заходов червяки бывают однозаходными и многозаходными ( — число заходов).

По направлению линии витка – с правым и левым направлением линии витка.

Читать еще:  Лучшая сталь для ножа на сегодняшний день

По форме винтовой поверхности резьбы цилиндрического червяка различают – архимедовы, конволютные и эвольвентные червяки.

Архимедов червяк в осевом сечении имеет прямолинейный профиль равнобедренной трапеции (рис. 4, а), аналогичный профилю инструментальной рейки. Угол между боковыми сторонами профиля витка у стандартных червяков . В торцовом сечении витки очерчены архимедовой спиралью.

Конволютные червяки имеют прямолинейный профиль в нормальном к витку сечении (рис. 4, б).

Эвольвентные червяки имеют эвольвентный профиль в торцовом сечении и, следовательно, подобны косозубым эвольвентным колесам, у которых число зубьев равно числу зубьев (заходов) червяка.

Наиболее распространены архимедовы червяки.

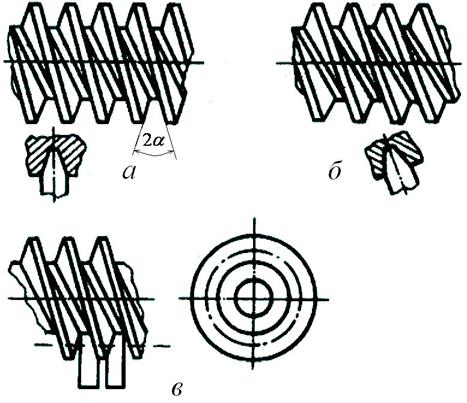

Рис. 4. Типы червяков: а — архимедов червяк;

б — конволютный червяк; в — эвольвентный червяк

1.4.2. Червячные колеса

Червячные колеса от цилиндрических косозубых зубчатых колес отличаются вогнутым профилем зубьев в осевом сечении. С целью экономии дорогостоящих сплавов цветных металлов колеса выполняют составными: центр из серого чугуна, иногда из стали, а зубчатый венец из бронзы или латуни. Для тихоходных малонагруженных передач при скорости скольжения используют относительно мягкие серые чугуны.

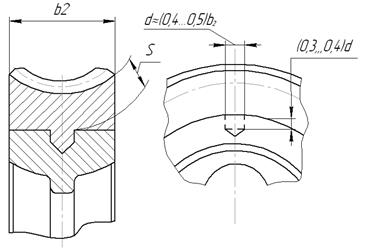

Зубчатые венцы с центрами соединяют посадкой с натягом и винтом (рис. 5, а); большие колеса (диаметр более 400 мм) без натяга только винтовым креплением. В крупносерийном и массовом производстве часто применяют заливку бронзового венца на чугунный или стальной центр (рис. 5, б), что позволяет снизить расход бронзы и латуни.

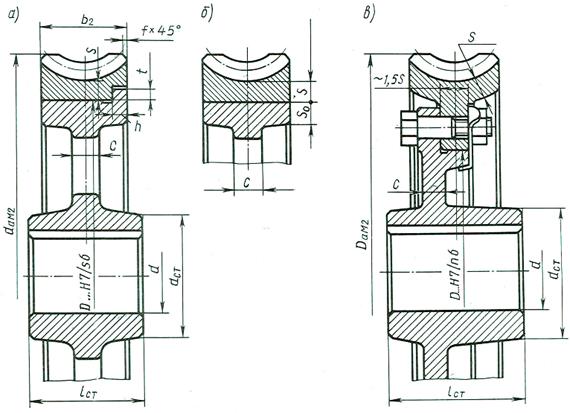

Рис. 5. Конструкции червячных колес.

1.4.3. Материалы червяков и червячных колес

В связи с большими скоростями скольжения и неблагоприятными условиями смазывания червячным передачам свойственно механическое изнашивание, заедание и задиры, поэтому материалы червяка и колеса должны составлять износостойкую антифрикционную пару с пониженной склонностью к заеданию и задирам.

Червяки изготавливают из углеродистых и легированных сталей. Архимедовы и конволютные червяки, шлифование витков которых вызывает затруднение, изготавливают из нормализованных или улучшенных сталей 40, 45Х, 40ХН и других с твердостью .

Нелинейчатые и эвольвентные червяки изготавливают из цементуемых сталей 20Х, 18ХГТ с твердостью , либо из среднеуглеродистых сталей 45, 40ХН, с поверхностной закалкой до твердости .

Материалы, применяемые для изготовления зубчатых венцов червячных колес, в зависимости от антифрикционных свойств в паре со стальным червяком условно делят на три группы.

I группа – оловянные бронзы типа Бр010Ф1, Бр010Н1Ф1 и другие используют при больших скоростях скольжения ( ). Они дороги и дефицитны.

II группа – безоловянные бронзы, например, алюминиево-железистые типа БрА9Ж4, БрА9Ж3Л, а также латуни, например, ЛЦ23А6Ж3Мц2 и другие обладают повышенными механическими характеристиками, но имеют пониженные противозадирные свойства. Их применяют в паре с твердыми (Н>45HRСэ) шлифованными и полированными червяками для передач, у которых .

III группа – чугун серый (СЧ15, СЧ20) применяют при и в ручных приводах.

1.5. Основные геометрические параметры червяка, колеса и червячной передачи

Основным параметром передачи является осевой модуль червяка, который для колеса является торцовым:

,

где р – шаг резьбы (зацепления).

Делительный диаметр червяка – диаметр цилиндра, на котором толщина витка и ширина впадины равны по величине,

,

где — коэффициент диаметра червяка, величина стандартная (ГОСТ 2144-76). Чем меньше модуль , тем больший коэффициент диаметра червяка следует назначать, чтобы обеспечить жесткость червяка (табл. 2).

Для червячных цилиндрических передач ГОСТом 2144-76 регламентированы:

– длина нарезанной части червяка, ;

– делительные углы подъема винтовой линии червяка и наклона зубьев колеса (табл. 3);

– межосевые расстояния,

Стандартные ряды межосевых расстояний , мм

Принцип работы червячного редуктора

Принцип работы червячного редуктора заключается в характерном сцеплении зубьев вала и колеса. Червяком называют винт с нарезанной резьбой, профиль которой близок к трапецеидальной. А червячное колесо имеет косые зубья со специальным профилем. Во время вращения червяка происходит перемещение витков его резьбы вдоль оси, в результате чего зубья червячного колеса продвигаются в этом же направлении.

Ось червячного колеса и ось червяка скрещены под углом 90˚, а расстояние между ними определяет размер редуктора. Маркировка Ч-80 означает одноступенчатый тип редуктора с расстоянием между осями 80 мм.

Преимущества

  • Основное преимущество этого вида конструкции — компактность и, соответственно, экономия места в машине в сравнении с другими видами (например, с цилиндрическим);
  • Передаточное число может достигать 1: 110. Такой показатель в других типах может быть достигнут только с использованием как минимум трех ступеней;
  • Особенности зацепления позволяют работать с минимальным уровнем шума, что обусловливает применение редуктора в машинах, где необходима бесшумность;
  • В сравнении с другими конструкциями червячное устройство работает наиболее плавно;
  • Устройство редуктора обеспечивает ему ценное свойство — «самоторможение» (отсутствие обратимости). Когда отсутствует движение ведущего вала, происходит притормаживание ведомого, причем провернуть его невозможно. Действие этого фактора начинается, когда передаточное число достигает 35 и превышает его.

Недостатки

  • Принцип работы червячного редуктора не позволяет получить высокий КПД. Потери энергии из-за трения скольжения, возникающего при сцеплении зубьев, достигают 40% и выше;
  • Следствием предыдущего недостатка является нагрев конструкции. Поэтому для охлаждения используются различные приемы: вентиляторные крыльчатки, принудительная циркуляция масла и др. ;
  • Рекомендуется не применять конструкции данного типа при высоких мощностях (больше 60 кВт);
  • Люфт выходного вала. Работа червячного редуктора, как и в других конструкциях, сопровождается образованием зазоров. Однако именно здесь они быстро увеличиваются с износом;
  • Ресурс выработки конструкции по расчетам составляет 10000 ч., тогда как при цилиндрическом типе этот показатель больше в 2,5 раза.

Применение червячного редуктора

Принцип работы червячного редуктора делает его востребованным при необходимости одновременного соблюдения нескольких показателей:

  • Увеличение крутящегося момента;
  • Понижение частоты вращения;
  • Малая периодичность включения.

Если взять во внимание, как работает червячный редуктор, то становится понятным применение его в конвейерах и подъемниках, транспортерах и насосах, электроприводах ворот и бетономешалках, системах вентиляции и климатотехники, мотор-редукторах .
В зависимости от назначения выделяют три типа конструкции: одноступенчатые, двухступенчатые и комбинированные ( зубчато-червячные ). Все три типа требуют в эксплуатации усиленной смазки вязкими составами. Это условие является главным для бесперебойной работы и повышения КПД.

Купить червячный редуктор — значит обеспечить бесшумное и плавное функционирование в соответствии с назначением системы.
