Составление управляющей программы для станка с чпу

Разработка управляющей программы для станков с ЧПУ

Управляющая программа для станков с ЧПУ – компонент, благодаря которому выполняется точная обработка детали по заданным параметрам.

Управляющая программа для станка с ЧПУ – составляющая станочного оборудования с числовым программным управлением. С ее помощью обеспечивается автономная или полуавтономная обработка заготовок. Этот компонент позволяет получить качественное и точное изготовление деталей, имеющих сложные формы. Разработка управляющей программы требует специальных навыков.

Предназначение

Управляющая программа обеспечивает контроль над станками на числовом программном управлении. без необходимости постоянного слежения. Она представляет собой комплекс команд, которые подаются рабочему оборудованию.

При помощи команд:

  • перемещаются инструменты;
  • перемещаются заготовки;
  • контролируется скорость обработки.

Написание программы осуществляется под конкретные заготовки. Для ее создания необходимо установить на компьютер специальную программу. Наличие подобного софта позволит создать методики контроля самостоятельно при наличии базовых навыков.

Программное управление бывает дискретным и контурным. Первый вариант используется для обработки заготовок с простыми формами. Он позволяет выполнить базовые функции. УП второго типа предназначен для сложной обработки. Он чаще всего используется на токарных и фрезерных станках. Обработка осуществляется в зависимости от характеристик конкретного прибора. На их основе выполняются заданные функции.

Чтобы создать технологическую операцию, необходимо получить информацию о:

  • поверхности детали;
  • рабочих инструментах;
  • величине припуска;
  • числе проходов для каждой поверхности;
  • режиме резания.

Также необходимо запомнить, в каком положении инструменты находились изначально, и по какой траектории они будут двигаться. Определение траектории вычисляется на основе координат опорных точек.

При помощи управляющей программы можно выполнить:

  • токарные работы;
  • фрезеровку;
  • шлифовальные работы.

Софт может использоваться для нескольких задач сразу.

Его можно скачать в интернете бесплатно, или же воспользоваться платными приложениями. Платные приложения могут отличаться наличием дополнительных возможностей.

Создание

Методика создания УП включает несколько этапов. На первом этапе создания управляющей программы строится цифровая модель изделия. После этого проводится программный анализ. С его помощью модель можно разделить на точки, чтобы разработать систему координат. По ней будут двигаться инструменты и заготовка в ходе работы.

Создать программу без трехмерной модели изделия не получится. Данная задача выполняется специалистом. Также уже готовые модели можно скачать в интернете, но нет гарантии, что они подойдут для нужной работы.

При изготовлении программ для станков с ЧПУ можно использовать системы автоматизированного программирования, самыми популярными из которых являются:

  • AutoCAD;
  • NanoCAD;
  • T-FlexCAD;
  • ArtCam;
  • SolidWorks.

При помощи программного обеспечения можно изменить характеристики будущего изделия. Чем больше будет собранного информации, тем более точной будет обработка. На завершающем этапе разрабатываются управляющие команды, которые будут объединены в файл.

Обработкой файла будет заниматься процессор. Информация с файла считывается последовательно. Поэтому команды выполняются друг за другом. Программу легко записать на обычном компьютере и подключить ее при помощи флешки. Затем она будет записана в память компьютера, управляющего станком, и использовать ее не понадобится. С самой программой можно будет осуществлять серийную разработку деталей.

Основной составляющей управляющих программ является G-код. Он состоит из числовых символов. Символы числовой системы могут быть различными командами:

  • технологическими;
  • геометрическими;
  • подготовительными;
  • вспомогательными.

Первый тип отвечает за определение рабочего инструмента, скорость обработки, включение и выключение прибора. Второй тип определяет и контролирует заданные координаты. Третий тип позволяет программе управлять станком, а также задает режимы производства. Последний тип включает и выключает отдельные механизмы. Разобраться в коде может технолог-программист.

При покупке оборудования следует инструкция, в которой указано, как правильно создавать числовое программное управление, и использовать различные типы команд.

Виды программ

При создании программы для станков необходимо учесть целый комплекс вопросов:

  • на каких оборотах способен работать шпиндель;
  • на каких скоростях он может работать;
  • с какой производительностью способен работать станок;
  • насколько может перемещаться рабочий инструмент;
  • сколько инструментов может использовать станок.

Большинство вопросов связаны с характеристиками станка. Для определения необходимых данных достаточно воспользоваться инструкцией, которая следует вместе с оборудованием при его покупке. Некоторые управляемые станки могут иметь дополнительные функции. Их также нужно учитывать при программировании, иначе обработка может осуществляться неточно. Список дополнительных функций также имеется в инструкции.

Не существует универсальных программ для передачи команд станку. Список самых востребованных состоит из программ для:

  • разработки трехмерных моделей;
  • быстрого просмотра и редактирования трехмерных моделей;
  • конвертации файлов из одного формата в другой;
  • создания и предварительного просмотра УП;
  • выполнения задач на станке.

Управляющие программы позволяют станкам изготовлять сложные изделия. Детали со сложной формы могут быть изготовлены из древесины, металла, камня. На специальных станках можно обработать менее используемые материалы.

Преимущества

Управляющая программа помогает упросить производственный процесс в несколько раз. На станках с ЧПУ не требуется больше одного оператора агрегата, и работает по простой методике. УП экономят время и повышают точность обработки.

Они используются при:

  • изготовлении рекламных баннеров;
  • производстве мебели;
  • дизайнерском оформлении помещения;
  • порезке и раскрое листового материала;
  • изготовлении сувенирных изделий.

При помощи современных приложений составить управляющую программу может человек, не имеющий образования в области программирования. Благодаря поддержке различных операционных систем, запустить УП можно практически на любом компьютерном устройстве, связанным со станком с системой числового программного управления. Недостаток программных приложений заключается в периодическом возникновении ошибок.

Виды ошибок

Ошибки возникают чаще всего при разработке УП для обработки деталей, имеющих сложные формы. Наиболее частой причиной является недостаточная подготовка оператора-программиста. Поэтому УП должны разрабатываться подготовленными сотрудниками.

Ошибки бывают трех типов:

  • герметического;
  • технологического;
  • перфорационного.

Первый вид ошибок возникает на этапе расчетов. В большинстве случаев они связаны с нарушением параметров заготовки, вычислении координат опорных точек, определения положения рабочих инструментов станочного прибора.

Технологические ошибки возникают, когда станок настраивается. Их причина заключается в неправильно заданной скорости, параметров обработки, и других команд, задаваемых для оборудования с ЧПУ. Третий тип ошибок возникает в перфорированной ленте или перфораторе.

Читать еще:  Буровые станки ударного бурения

Составление управляющей программы для станка с чпу

Есть три метода программирования станков с ЧПУ:

  1. Вручную.
  2. На станке, на стойке с ЧПУ.
  3. В CAM-системе.

Вручную

Для ручного программирования вычисляют координаты опорных точек и описывают последовательность перемещения от одной точки к другой. Так можно описать обработку простой геометрии, в основном для токарной обработки: втулки, кольца, гладкие ступенчатые валы.

Проблемы

Вот с какими проблемами сталкиваются, когда программу на станок пишут вручную:

Долго. Чем больше строк кода в программе, тем выше трудоемкость изготовления детали, тем выше себестоимость этой детали. Если в программе получается больше 70 строк кода, то лучше выбрать другой способ программирования.

Брак. Нужна лишняя заготовка на внедрение, чтобы отладить управляющую программу и проверить на зарезы или недорезы.

Поломка оборудования или инструмента. Ошибки в тексте управляющей программы, помимо брака, также могут привести и к поломке шпинделя станка или инструмента.

У деталей, для которых программы пишут вручную, очень высокая себестоимость.

На стойке с ЧПУ

На стойке с ЧПУ программируют обработку детали в диалоговом режиме. Наладчик станка заполняет таблицу с условиями обработки. Указывает, какую геометрию обрабатывать, ширину и глубину резания, подходы и отходы, безопасную плоскость, режимы резания и другие параметры, которые для каждого вида обработки индивидуальны. На основе этих данных стойка с ЧПУ создает G-команды для траектории движения инструмента. Так можно программировать простые корпусные детали. Чтобы проверить программу, наладчик запускает режим симуляции на стойке с ЧПУ.

Проблемы

Вот с какими проблемами сталкиваются, когда программу пишут на стойке:

Время. Станок не работает, пока наладчик пишет программу для обработки детали. Простой станка – это потерянные деньги. Если в программе получается больше 130 строк кода, то лучше выбрать другой способ программирования. Хотя на стойке с ЧПУ, конечно, написать программу быстрее, чем вручную.

Брак. Стойка с ЧПУ не сравнивает результат обработки с 3D-моделью детали, поэтому симуляция на стойке с ЧПУ не показывает зарезы или положительный припуск. Для отладки программы нужно заложить лишнюю заготовку.

Не подходит для сложнопрофильных деталей. На стойке с ЧПУ не запрограммировать обработку сложнопрофильных деталей. Иногда для конкретных деталей и типоразмеров производители стоек ЧПУ под заказ делают специальные операции.

Пока идет создание программы на стойке, станок не приносит деньги производству.

В SprutCAM

SprutCAM – это CAM-система. CAM – сокращение от Computer-Aided Manufacturing. Это переводят как «изготовление при помощи компьютера». В SprutCAM загружают 3D-модель детали или 2D-контур, затем выбирают последовательность изготовления детали. SprutCAM рассчитывает траекторию режущего инструмента и выводит ее в G-кодах для передачи на станок. Для вывода траектории в G-код используют постпроцессор. Постпроцессор переводит внутренние команды SprutCAM на команды G-кода для станка с ЧПУ. Это похоже
на перевод с иностранного языка.

Принцип работы в SprutCAM представлен в этом видео:

Преимущества

Вот какие плюсы при работе со SprutCAM:

Быстро. Сокращает время на создание программ для станков с ЧПУ на 70 %.

Внедрение без лишней заготовки. Программа проверяется до запуска на станке.

Исключает брак. По отзывам наших пользователей, SprutCAM сокращает появление брака на 60 %.

Контроль столкновений. SprutCAM контролирует соударения с деталью или рабочими узлами станка, врезания на ускоренной подаче.

Обработка сложнопрофильных деталей. В SprutCAM для многоосевых операций используют 13 стратегий перемещения инструмента по поверхности детали и 9 стратегий управления осью инструмента. SprutCAM автоматически контролирует угол наклона и рассчитывает безопасную траекторию обработки, чтобы не было соударений державки или режущего инструмента с заготовкой.

Составление управляющей программы для своего станка с ЧПУ возможно в полнофункциональной версии SprutCAM. Ее нужно скачать и запустить. После установки необходимо будет пройти регистрацию. Сразу после регистрации SprutCAM начнет работать.

Для тех кто только начал пробовать, мы предоставляем 30 дневную полнофункциональную бесплатную версию программы!

SprutCAM – это 15 конфигураций, в том числе две спецверсии: SprutCAM Практик и SprutCAM Robot. Чтобы узнать, какая конфигурация подходит для вашего оборудования и сколько она стоит, звоните по телефону 8-800-302-96-90 или пишите на адрес info@sprut.ru.

Почтовый адрес: 423816, г. Набережные Челны, а/я 16108, ООО “СПРУТ-Технология”

Управляющие программы для станков с ЧПУ

Информация о порядке обработки изделия на станке вводится по кадрам. КАДР – это часть управляющей программы, вводимая и обрабатываемая как единое целое и содержащая не менее одной команды.

В каждом кадре записывается только та часть программы, которая изменяется по отношению к предыдущему кадру.

Кадр состоит из слов, определяющих назначение следующих за

N3 – порядковый номер кадра

G02 – подготовительная функция

(G01 – перемещение по прямой к точке

G02,G03 – круговая интерполяция по часовой или против)

X – Координаты конеченой точки перемещения по осям,

Y – ( например, X+037540 (375,4мм)

I – координаты центра дуги при круговой интерполяции

F4 – код подачи (например, F0060 (60мм/мин))

S2 – код частоты вращения шпинделя

T2 – номер инструмента

M2 – вспомогательная функция (смена инструмента, смена стола,

включение охлаждения, зажим заготовки . ).

L3 -ввод и отмена коррекции геометрической информации.

LF – конец кадра.

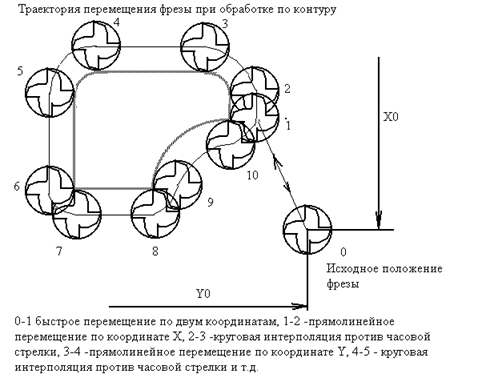

Чтобы составить программу перемещения рабочих органов станка надо связать с ним определенную систему координат. Ось Z выбирается параллельно оси главного шпинделя станка, ось X всегда горизонтальна. При составлении программы пользуются понятием нулевой, исходной и фиксированной точки (рис5.9).

Подготовка управляющей программы включает:

1.Анализ чертежа детали и выбор заготовки.

2.Выбор станка по его технологическим возможностям (размеры, возможности интерполяции , количество инструментов и т.д.).

3.Разработка технологического процесса изготовления детали, выбор режущего инструмента и режимов резания.

4.Выбор системы координат детали и исходной точки для инструмента.

5.Выбор способа крепления заготовки на станке.

6. Простановка опорных точек, построение и расчет перемещения инструмента.

Читать еще:  Направляющие ласточкин хвост для станков

7. Кодирование информации

8. Запись программы на программоноситель, ее редактирование и отладка.

Применение станков с ЧПУ значительно обострило проблему использования человека в производственных условиях. Выполнение всех действий по изготовлению детали станком в автоматическом режиме оставило человеку наиболее тяжелую и не творческую работу по установке и снятию заготовок. Поэтому, одновременно с развитием станочных систем с ЧПУ, велись работы по созданию систем способных заменить человека при выполнении специфических действий, требующих применения “РУЧНОГО” труда.

Программы для станков с ЧПУ

Станок с ЧПУ (числовым программным управлением) — сложное устройство, которое применяют для обработки дерева, металла или пластмассы. Он позволяет создавать детали, имеющие различные формы: от простых до максимально сложных. Использование такого оборудования в производстве значительно повышает уровень производительности и качество выпускаемой продукции.

Для работы станков с ЧПУ требуются управляющие программы. Они служат для создания макетов будущих изделий, введения команд управления и чтения инструкций, написанных на специальном языке программирования. Такое программное обеспечение должно быть функциональным и простым в использовании.

Правильно выбрать подходящие программные продукты для станка с ЧПУ поможет знакомство с их видами и особенностями.

Общие сведения о программах

Управляющая программа для станков с ЧПУ — неотъемлемая составляющая станочного оборудования с числовым программным управлением. Она служит для контроля над станком и обеспечивает автономный или полуавтономный процесс обработки заготовок. Благодаря ей существует возможность с высокой точностью производить качественные детали сложной формы без технологических ошибок. Для разработки управляющих программ требуются специальные навыки.

Предназначение

Специальное программное обеспечение дает возможность освободить оператора от постоянного слежения за рабочим оборудованием и необходимости ежеминутно контролировать процесс. Такое ПО включает в себя комплекс команд, которые непрерывно поступают на станок с ЧПУ.

Команды позволяют в автоматическом режиме:

  • перемещать инструменты,
  • перемещать детали в системе координат,
  • контролировать скорость обработки.

В качестве точки отсчета для дальнейших действий каждый раз принимается положение исполнительного инструмента, которое он занимал ранее.

Для каждого вида заготовок пишется отдельная программа. Чтобы ее создать, требуется установить на компьютер специальное программное обеспечение. При наличии такого ПО и базовых навыков обращения с ним появляется возможность самостоятельного создания методик контроля.

Существует 2 разновидности программного управления:

Дискретное. Предназначено для выполнения базовых функций. Его используют для работы на станке с заготовками простой формы. Контурное. С его помощью происходит сложная обработка заготовок. Такое ПУ широко применяют для работы токарного и фрезерного оборудования.

Процесс обработки зависит от технических характеристик отдельных приборов и возможностей оборудования. Эти данные изготовитель станка указывает в технической документации. Именно они определяют возможность выполнения заданных функций.

G-код для станка с ЧПУ

Постановка задач для всех систем ЧПУ происходит с использованием универсального языка программирования в виде управляющего программного кода, который называют G-код. Управляющая программа состоит из последовательного набора кадров, каждый из которых отвечает за один шаг в работе станка.

Готовые задания для обработки деталей представляют собой цепочку отдельных G-команд. Основные команды языка называют подготовительными, их ровно 100: от G00 до G99. Например, линейная интерполяция, функция G01, используется для включения режима движения рабочего инструмента параллельно оси. Для старта режима функционирования в дюймовой системе служит функция G20, а для перехода в миллиметры применяют код G21.

При помощи команд, преобразованных в G-код, происходит:

  • линейное и круговое движение рабочих элементов станка с определенной скоростью (регулировка направления вращения, коррекция диаметра или радиуса движения инструмента);
  • исполнение типичных последовательностей (стандартные отверстия и резьбы);
  • настройка параметров: систем координат станка, плоскостей работы, числа оборотов рабочего инструмента, скорости подачи.

Далее мы подробно рассмотрим управляющие программы для станков с ЧПУ нескольких наиболее популярных разработчиков.

Программы от Vectric

Программное обеспечение от компании Vectric разработано для работы с оборудованием с ЧПУ. Комбинация мощности и простоты в обращении позволяет легко создавать и работать с графическим дизайном моделей, быстро создавать точные наборы команд и программы для управления ЧПУ-станком.

Следующие продукты от Vectric подходят для использования как опытными профессионалами, так и новичками:

Cut2D

ПО было разработано специально для быстрого и простого вычисления 2D-траекторий при вырезании, фрезеровке и гравировке. Наиболее подходит эта программа для фрезерного станка с ЧПУ. Независимо от того, нужна высокая продуктивность производства или индивидуальное выполнение декоративных элементов, программное обеспечение Cut2D включает в себя инструменты, необходимые для эффективного выполнения циклов работы.

Проекты, созданные в Cut2D, могут быть импортированы в несколько форматов файлов (EPS, AI, DXF, DWG, PDF, SKP и т.д.) из чертежа или CAD-пакета, такого как Corel Draw, AutoCAD, SketchUp и др. Здесь включена возможность добавления границ, масштабирования и конвертации изображений из форматов JPEG, TIF, PNG, BMP, PDF в векторный рисунок.

Изображения, редактирование которых займет несколько часов работы в других редакторах, можно импортировать, готовить и обрабатывать за считанные минуты при помощи Cut2D.

Cut3D

Быстрое и простое ПО для обработки 3D-моделей. Подойдет программа для токарного станка с ЧПУ и другого оборудования. Cut3D работает с моделями, разработанными при помощи графических редакторов AutoCAD, Rhino3D, 3D Studio или полученными в результате лазерного или сенсорного сканирования. ПО имеет простой в использовании интерфейс, который пошагово ведет пользователя к процессу загрузки модели, задания размеров, предварительному просмотру будущих результатов и сохранению кода ЧПУ для работы станка.

Слишком большие для обработки на станках 3D-модели, которые не соответствуют длине резака или толщине материала, могут быть «нарезаны» на отдельные составляющие.

VCarve

Представляет собой интуитивно понятное решение для обработки деталей, которое удачно применяется в качестве программы для станков с ЧПУ по дереву. Сюда включены инструменты для 2D-дизайна и расчета 2D- и 2.5D-траекторий движения шпинделя станка, возможность импорта и инструментальной обработки одной 3D-модели (STL, OBJ, SKP и т.д.). Отдельно поддерживается импорт нескольких 3D-моделей Vectric Clip Art (V3M) для создания расширенных 3D-сборок.

Читать еще:  Станина токарного станка по дереву своими руками

VCarve может использовать информацией, поступающую из других программ, импортировать 2D-проекты. ПО предоставляет полный набор инструментов для выполнения и редактирования чертежей. Диапазон возможностей включает все типичные операции, необходимые для 2D- и 2.5D-обработки. Предусмотрена возможность проектирования 2D- и 2.5D-траекторий инструментов на 3D-поверхности. Панели инструментов содержат широкий набор функций для настройки параметров и обеспечения высокого уровня контроля над разными типами операций. Кроме того, есть возможность предварительно виртуально просмотреть все траектории движения инструментов, чтобы узнать, как будет выглядеть готовое изделие. Это способствует оптимизации реального рабочего процесса.

PhotoVCarve

Программа позволяет станкам с ЧПУ выполнять гравировку, которая ранее была под силу только дорогим лазерным системам. PhotoVCarve быстро «превращает» изображения и фотографии в набор команд для станков.

Фотографии или файлы, которые необходимо выгравировать, можно загрузить с цифровой фотокамеры, мобильного телефона, сканера или из интернета. PhotoVCarve поддерживает большинство форматов изображений: JPG, BMP, TIF, GIF, PNG и другие.

Aspire

ПО работает на той же платформе что и VCarve Pro. Оно имеет интуитивно понятный интерфейс, отличается удобством процесса дизайна и написания команд для ЧПУ-станков. Aspire имеет инструменты, которые позволяют превращать 2D-эскизы, фотографии, рисунки и цифровые иллюстрации в детальные 3D-рельефные модели, а затем вычислять процесс точной 3D-обработки формы.

ПО обладает уникальной системой 3D-моделирования и комплексным набором инструментов для дизайна и редактирования в 2D. В Aspire есть возможность импорта уже готовых 3D-моделей, а также создания 2D- и 3D-моделей с нуля.

Требования к ПК

Программные продукты Aspire, VCarve, Cut3D, PhotoVCarve и Cut2D функционируют практически на всех компьютерах и ноутбуках и не требуют дополнительного оборудования в виде мощных видеокарт.

Aspire и продукты VCarve Pro / Desktop, Cut2D Pro / Desktop выпускаются в 2 вариантах: 32-bit и 64-bit. Они работают с 32-битными и с 64-битными операционными системами.

Программы Cut3D и PhotoVCarve 32Bit и 64Bit. — 32-битные. Они работают как на 32-битных, так и на 64-битных операционных системах.

ПО от Vectric не поддерживает Windows 8RT, поскольку это неполное издание Windows.

Графический дисплей: 1024×768.

Минимальные требования для Cut2D:

  1. Компьютер:
    • Процессор 2 ГГц, 2 Гб оперативной памяти, 250 Мб свободного пространства на жестком диске.
    • USB-накопитель для работы с USB Media Pack.
    • 2GB — дополнительное пространство на диске. Необходимо для сохранения пособий по использованию ПО и галереи моделей.
  2. Операционная система: Microsoft Windows XP (SP3), Vista, Windows 7, 8 или 10.

Минимальные требования для VCarve и Aspire:

  1. Компьютер:
    • Многоядерный процессор 2 ГГц, 4 Гб оперативной памяти, 300 Мб свободного пространства на жестком диске.
    • USB-накопитель для работы с USB Media Pack.
    • 7.7GB — дополнительное пространство на диске. Необходимо для сохранения пособий по использованию ПО и галереи моделей.
  2. Операционная система: Windows XP (SP3), Vista, Windows 7, 8, 8.1 или 10.

Минимальные требования для PhotoVCarv и Cut3D:

  1. Компьютер:
    • Процессор Pentium 4 1 ГГц, 512 Мб оперативной памяти, 60 Мб свободного пространства на жестком диске.
    • USB-накопитель для работы с USB Media Pack.
    • 7.7GB — дополнительное пространство на диске. Необходимо для сохранения пособий по использованию ПО и галереи моделей.
  2. Операционная система: Windows XP (SP3), Vista, Windows 7, 8, 8.1 или 10.

Дополнительно: необходимо установить программу для чтения PDF-файлов (например, Adobe PDF Reader).

Программное обеспечение ArtCAM

Этот набор продуктов для моделирования и проектировки изделий, которые будут производиться на ЧПУ-станках, применяется для включения автоматической обработки. В пакет ArtCAM входят инструменты для моделирования изделий, которые дают возможность создавать сложные пространственные рельефы.

Отметим следующие особенности пакета ArtCAM:

  • Возможность использования 3D-шаблонов для создания проектов изделий из простых элементов.
  • Функция автоматического генерирования 3D-моделей из 2D-рисунков.
  • Широкий набор инструментов для создания и редактирования растровых изображений и векторов, импорта моделей и создания сборок.
  • Широкая база данных содержит множество стратегий обработки, позволяет подобрать оптимальный путь выполнения работы разной сложности.
  • Возможность программирования осевой обработки и создания элементов выдавливания.
  • При помощи функций для редактирования готовых объемных моделей можно создавать текстуры для шлифовальных станков.

Среди областей применения пакета ArtCAM:

  • производство мебели,
  • обувная промышленность,
  • производство форм,
  • создание изделий из пластика.

Требования к ПК

Минимальные требования для работы ArtCam:

  • операционная система: Windows 64-бит;
  • процессор: не ниже Intel Core і5;
  • оперативная память: от 4 Гб;
  • видеокарта: ОП не менее 1 Гб, должна поддерживать OpenGL 2.0;
  • графический дисплей: 1920×1200.

ArtCAM — простое и доступное даже для пользователей с базовыми навыками программное обеспечение.

Программа SprutCAM

SprutCAM — это программное обеспечение от российского производителя. Оно служит для создания управляющего ПО, которые используется в процессе обработки деталей на станках ЧПУ и обрабатывающих центрах. Система имеет широкие возможности настройки на любые виды управляемых устройств, она совместима со станками, которые имеют различные кинематические схемы.

В состав SprutCAM входит максимально полный набор инструментов для эффективной работы в разных сферах производства. ПО обладает широким набором стратегий обработки, базовым набором постпроцессов, встроенным модулем симуляции обработки и богатой библиотекой, которая хранит кинематические схемы станков. Мастер дополнений позволяет проводить интеграцию с CAD-системами для прямого обмена данными.

В заключение

Тип оборудования и перечень необходимых для выполнения задач влияют на выбор программы для управления станком с ЧПУ. Разные виды ПО отличаются по своим функциональным возможностям и требованиям к ПК. Однако существуют и универсальные решения, которые совместимы со всеми видами устройств с ЧПУ и современными компьютерами. Помимо описанных выше продуктов, самые распространенные — LinuxCNC, Mach3 и 4, MeshCAM, SimplyCam, CutViewer, CadStd.

Предприятие MULTICUT образовано в 2009 году с целью организации выпуска отечественных координатных установок с ЧПУ для решения различных производственных задач.
подробнее о производстве

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
