Токарно револьверный станок с чпу 1в340ф30

Содержание

1В340Ф30 Станок токарно-револьверный с ЧПУ
схемы, описание, характеристики

Сведения о производителе токарно-револьверного станка модели 1В340Ф30

Изготовитель токарно-револьверного станка модели 1В340Ф30 — Бердичевский станкостроительный завод «Комсомолец», г. Бердичев, Житомирской область, Украина. Адрес сайта: http://www.bevers.ru

В 1929-1931 гг. на базе предприятия был основан трансмиссионный завод.

В 1932 г. заводу присваивается имя «Комсомолец». В этот период завод освоил выпуск трубопроводно-запорной арматуры и запасных частей.

С 1980 года завод осваивает выпуск новой гаммы токарно-револьверных станков, в состав которой входят автоматизированные станки модели 1Г340П, станки с цикловым программным управлением модели 1Г340ПЦ, станки с числовым программным управлением модели 1В340Ф30 и роботизированные комплексы на их базе.

В 1984 году на заводе начинается выпуск многоцелевых токарно-револьверных станков модели 1П420ПФ40, которые кроме токарной обработки выполняют сверлильно-фрезерную доработку детали за одну установку в патроне.

Станки, выпускаемые Бердичевским станкостроительным заводом

1В340Ф30 Станок токарно-револьверный повышенной точности с ЧПУ. Назначение, область применения

Станок токарно-револьверный с вертикальной инструментальной головкой на крестовом суппорте предназначен для токарной обработки деталей с прямолинейным, ступенчатым и криволинейным профилем из прутка в автоматическом цикле и из штучных заготовок — в полуавтоматическом цикле в условиях серийного и мелкосерийного производств; на нем можно производить обточку, расточку, проточку канавок, подрезку торцов, сверление, зенкерование, развертывание, нарезку резьб плашками и метчиками, а также резцом по программе.

Принцип работы и особенности конструкции станка

Восьмипозицнонная револьверная головка па крестовом суппорте в сочетании с однокоординатным поперечным гидрофицированным суппортом обеспечивает высокие технологические возможности станка, фиксируется с помощью зубчатых полумуфт и управляется гидравликой.

Продольное и поперечное перемещения осуществляются высокомоментными двигателями постоянного тока через шариковые винтовые пары. Станок оснащен оперативной системой управления типа «Электроника НЦ-31».

Станок изготавливается в двух исполнениях:

  • для обработки прутковых материалов диаметром до 40 мм
  • для обработки штучных заготовок диаметром до 200 мм.

Зажим и подача прутков, а также зажим штучных заготовок осуществляются гидравлическим механизмом зажима и подачи прутка.

В станке реализована возможность быстрой переналадки с пруткового исполнения для обработки прутковых материалов и в патроне для обработки штучных заготовок, что значительно расширяет его технические возможности.

Зажим и подача прутков, а также зажим штучных заготовок производятся гидравлическим механизмом зажима и подачи прутка.

Наибольшее допускаемое колебание диаметра прутка ±1 мм, штучных заготовок ±3 мм.

Станок обеспечивает точность обработки изделий по 8 квалитету с шероховатостью поверхностей Ra 2,5 мкм. Основные преимущества станка:

  • конструкция восьмипозиционной револьверной головки обеспечивает высокую жесткость (фиксация головки на плоские зубчатые колеса) и высокое быстродействие;
  • наличие гидравлического отрезного суппорта позволяет совмещать операцию отрезки или прорезки канавок с другими операциями при обработке детали;
  • обработка деталей из прутка в автоматическом цикле;
  • широкий диапазон нарезаемых резьб, включая многозаходные;
  • крестовый суппорт с вертикальной осью револьверной головки позволяет производить все виды токарной обработки малым числом инструмента;
  • наличие оперативной системы управления дает возможность рабочему на рабочем месте в ходе обработки первой детали при помощи средств ручного управления и, используя элементы автоматического управления, формировать управляющую программу, позволяющую следующую деталь обрабатывать в автоматическом цикле;
  • значительно сокращается время на составление и отладку управляющей программы по сравнению с имеющимися станками с ЧПУ.
Читать еще:  Станок для присадки мебели

Станок предназначен для работы в условиях серийного и мелкосерийного производства.

Корректированный уровень звуковой мощности LpA не должен превышать 96 дБА.

Разработчик — Бердичевский станкостроительный завод «Комсомолец».

1В340Ф30 Габарит рабочего пространства станка

Габаритные размеры рабочего пространства станка 1в340ф30

1В340Ф30 Посадочные и присоединительные базы станка. Шпиндель

Посадочные и присоединительные базы станка 1в340ф30

1В340Ф30 Посадочные и присоединительные базы станка. Инстументальная револьверная головка

Посадочные и присоединительные базы станка 1в340ф30

1В340Ф30 Фото токарного станка с ЧПУ

Фото токарного револьверного станка 1в340ф30

1В340Ф30 Фото револьверной головки токарного станка с ЧПУ

Фото токарного револьверного станка 1в340ф30

1В340Ф30 Пульт управления токарного станка с ЧПУ

Пульт управления револьверного станка 1в340ф30

Управление станком может производиться с пульта и от устройства числового программного управления.

Наличие напряжения на пульте станка (рис. 10.13) подтверждается свечением сигнальной лампы 14.

Включение гидропривода осуществляется нажатием кнопки 5.

Перед началом работы переключатель 20 режима работы станка ставится в требуемое положение: наладочный, полуавтоматический и автоматический режимы.

В положении «наладочный режим» станок управляется с помощью кнопок и переключателей, расположенных на пультах станка.

Например, переключателем 2 можно выбрать позицию револьверной головки, а нажатием кнопки 1 осуществить ее поворот; переключателем 18 установить требуемое направление вращения шпинделя, а кнопкой 17 осуществить пуск или кнопкой 15 — останов шпинделя.

На пульте станка имеется кнопка 23 — аварийный стоп, при нажатии которой выключаются все системы станка.

1В340Ф30 Схема кинематическая токарного станка с ЧПУ

Кинематическая схема токарного револьверного станка 1в340ф30

Главное движение (вращение шпинделя) осуществляется от двухскоростного электродвигателя M1 мощностью 15 кВт с числом оборотов 4500 через ременную передачу на входной вал со шкивом D2 коробки скоростей 1.

Коробка скоростей имеет четыре вала с зубчатыми колесами, которые попарно находятся в зацеплении, и электромагнитные муфты. Электромагнитные муфты включаются попарно, что обеспечивает ступенчатое изменение частоты вращения выходного вала коробки скоростей. Выходной вал коробки скоростей связан плоскозубчатой передачей со шкивом D1, который передает вращение на шпиндель станка 2. Ступенчатое изменение частоты вращения шпинделя 2 может производиться на холостом ходу и под нагрузкой. Торможение шпинделя осуществляется включением электромагнитных муфт коробки скоростей. Контроль за частотой вращения шпинделя при резьбонарезании осуществляется датчиком обратной связки К1.

Движение подач — продольные и поперечные перемещения револьверного суппорта осуществляются электродвигателями постоянного тока с регулируемым числом оборотов от 0 до 1500 об/мин посредством пар винт — гайка качения с ходом винтов, соответственно, 10 и 5 мм.

В продольном направлении он перемещается винтовой передачей с гайкой качения 7, которая получает вращение через ременную передачу от электродвигателя М2 с регулируемой частотой вращения. Контроль за частотой вращения винтовой пары качения осуществляется датчиком обратной связи КЗ; этим контролируется величина подачи револьверного суппорта.

Поперечное перемещение револьверной головки 5 на револьверном суппорте 6 осуществляется винтовой передачей с гайкой качения 9, которая получает вращение от электродвигателя МЗ с регулируемой частотой вращения. При этом перемещение револьверной головки контролируется датчиком обратной связи К4. Поворот револьверной головки осуществляется гидродвигателем М4 через червячную передачу 4; контроль положения револьверной головки — датчиком обратной связи К2, который связан с ее осью вращения зубчатой передачей.

Быстрые хода (в 8 м/мин) и рабочие подачи (5..600 м/мин) отрезного суппорта осуществляются при помощи гидравлики.

Гидроцилиндром 3 осуществляются подвод и рабочая подача отрезного суппорта, гидроцилиндром 5 — фиксация револьверной головки в рабочем положении.

1В340Ф30 Установочный чертеж токарного станка

Установочный чертеж токарного револьверного станка 1в340ф30

Читать еще:  Гост леса строительные действующий

Токарно-револьверный станок 1В340Ф30, Паспорт, Характеристики, Схема, Руководство

Токарно-револьверный станок 1В340Ф30

Токарно-револьверный станок 1В340Ф30 с вертикальной головкой на крестовом суппорте с ОСУ повышенной точности предназначен для выполнения разнообразных токарных работ в пределах установленной мощности, в основном, при обработке сложных деталей со ступенчатым и криволинейным профилем.

Нарезание резьбы производится метчиками, плашками или резцом. Возможно совмещение обработки крестовым и отрезным суппортами.

Станок оснащается системой ЧПУ «Электроника НЦ-31».

Станок предназначен для работы в условиях серийного и мелкосерийного производства.

Станок изготавливается в двух исполнениях:

  • для обработки прутковых материалов диаметром до 40 мм.
  • для обработки штучных заготовок диаметром до 200 мм.

В связи с тем, что станок может применяться в различных отраслях промышленности на всевозможных операциях, для обработки различных материалов, обслуживание станка следует осуществлять с учетом специфики их эксплуатации.

Технические характеристики станка 1В340Ф30

Технические характеристики станка это основной показатель пригодности станка к выполнению определенных работ. Для токарно-револьверных станков основными характеристиками является:

  • наибольший диаметр D обрабатываемой заготовки (детали)
  • наибольший диаметр заготовки устанавливаемой над станиной
  • наибольшая длинна обрабатываемого прутка
  • число оборотов шпинделя в минуту

Ниже приводится таблица с техническими характеристиками универсального токарно-револьверного станка с ЧПУ 1В340Ф30. Более подробно технические характеристики токарно-револьверного станка можно посмотреть в паспорте станка 1В340Ф30

Внимание! Технические характеристики, приведенные в вышестоящей таблице, являются справочными. Станки произведенные разными заводами изготовителями и в разные годы могут иметь характеристики отличающиеся от приведенных в таблице.

Паспорт станка 1В340Ф30

Данное руководство по эксплуатации «Паспорт станка 1В340Ф30» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации токарно-револьверного станка 1В340Ф30.

СОДЕРЖАНИЕ

Скачать паспорт токарно-револьверного станка 1В340Ф30 в нормальном качестве можно по ссылке расположенной ниже.

Паспорт станка 1В340Ф30, токарно-револьверный. Скачать бесплатно.

Схема электрическая станка 1В340Ф30

Ниже приведен эскиз одной страницы документации «Схема токарно-револьверного станка 1В340Ф30«

Скачать бесплатно электрическую схему станка 1В340Ф30 токарно-револьверного в хорошем качестве можно по ссылке расположенной ниже:

Схема электрическая станка 1В340Ф30, токарно-револьверный. Вариант 1. Скачать бесплатно.

Схема электрическая станка 1В340Ф30, токарно-револьверный. Вариант 2. Скачать бесплатно.

Кинематическая схема станка 1В340Ф30

Ниже приведен эскиз одной страницы документации «Кинематическая схема токарно-револьверного станка 1В340Ф30«

Скачать кинематическую схему токарно-револьверного станка 1В340Ф30 в хорошем качестве можно по ссылке расположенной ниже.

Кинематическая схема станка 1В340Ф30. Скачать бесплатно.

Посмотреть еще дополнительную информацию по «Станок 1В340Ф30» можно по ссылке расположенной ниже:

Поиск по сайту по теме «Станок 1В340Ф30»

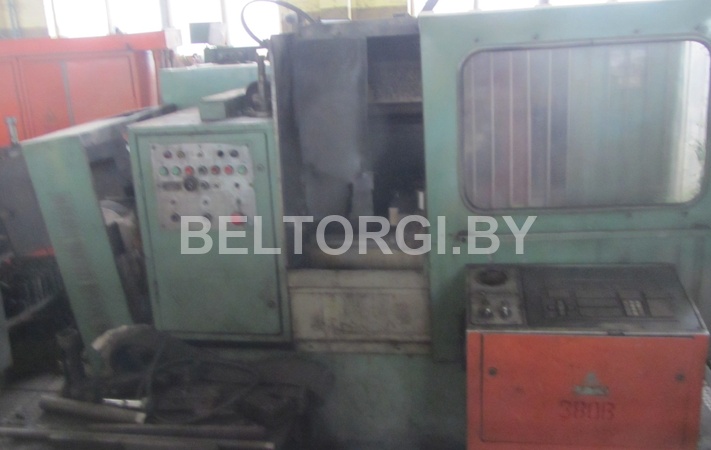

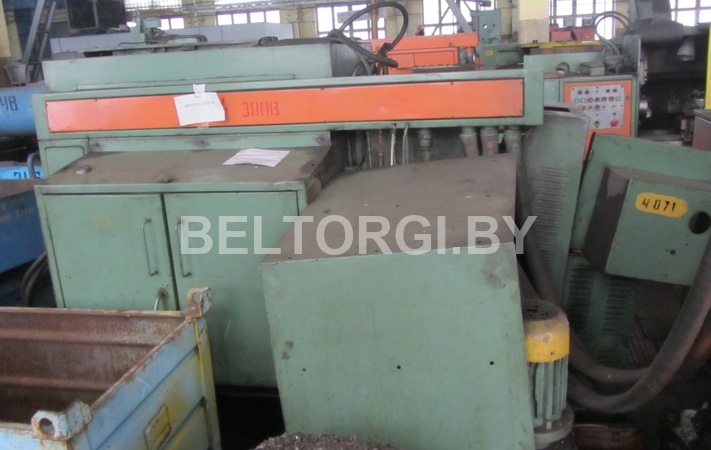

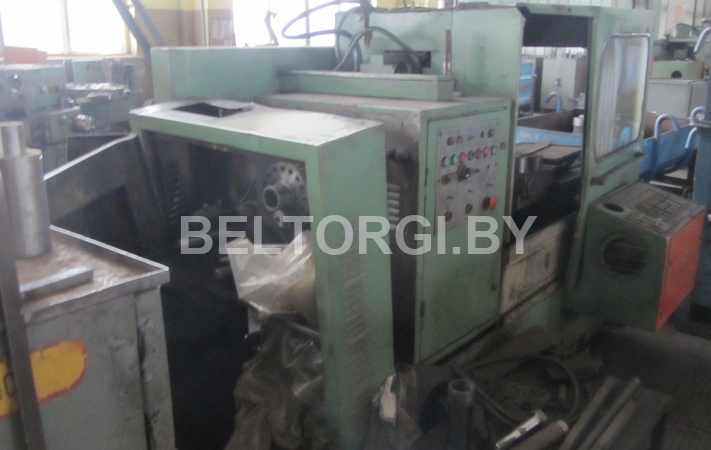

Лот № 9224. Токарно-револьверный с ЧПУ 1В340Ф30, инв.№4071

Торги не состоялись (ожидаются повторные торги)

Торги с понижением начальной стоимости

Правила проведения электронных торгов с понижением начальной стоимости

В ходе электронных торгов начальная цена лота ежечасно начиная со второго часа проведения электронных торгов при отсутствии ставок на повышение начальной цены снижается равными долями до минимальной цены лота. В ходе электронных торгов любой участник имеет право сделать отражающую его ценовое предложение ставку. Такая ставка должна превысить предыдущую ставку на установленный шаг электронных торгов. Победителем электронных торгов признается участник, предложивший максимальную цену за лот. Если один из участников электронных торгов сделает ставку менее, чем за три минуты до завершения электронных торгов, они продлеваются на три минуты с момента подачи этой ставки.

В случае если к участию в торгах был допущен только один участник, он может приобрести предмет торгов по начальной цене, увеличенной на пять процентов, путем подтверждения приобретения на странице лота в день торгов.

Информация о предмете торгов

Демонтаж оборудования осуществляется силами и за счет покупателя.

Ознакомление и осмотр предмета торгов

Организатор торгов

Задаток необходимо внести в размере — 264,00 бел. руб. на р/с BY33BPSB30121854590139330000 в ОАО «БПС-Сбербанк», код банка BPSBBY2X, УНП 191113330,

Читать еще:  Цанговый патрон для сверлильного станка

Получатель — ЗАО «Белреализация».

Назначение платежа — задаток по лоту № 9224, наименование лота — «Токарно-револьверный с ЧПУ 1В340Ф30, инв.№4071».

Участнику, не выигравшему торги, задаток возвращается в течение 5 рабочих дней после проведения торгов (физическим лицам — на карт-счет, юридическим лицам — на расчетный счет, указанный при регистрации).

Внимание! Банк может взимать комиссию за перевод денежных средств согласно тарифам банка (какую именно уточняйте, пожалуйста, в своем банке). Возврат задатка физическому лицу без комиссии осуществляется на карточку ОАО «БПС-Сбербанк».

Обязанности и ответственность покупателя

В случае отказа или уклонения победителя торгов (или единственного участника, давшего согласие на приобретение лота) от подписания протокола и (или) договора купли-продажи, возмещения затрат, связанных с организацией и проведением торгов, результаты торгов аннулируются, внесенный им задаток возврату не подлежит, а включается в состав имущества собственника предмета торгов.

Отказ от приобретения предмета торгов не освобождает победителя торгов от уплаты аукционного сбора (оплата услуг аукциониста).

Кинематическая схема токарно-револьверного станка 1В340Ф30 с ЧПУ.

Основные механизмы, движения и принцип работы токарно-револьверного станка 1В34СФ3 (рис. 54). На основании А закреплена верхняя станина Б, на которой установлена шпиндельная бабка В. По призматическим направляющим верхней станины перемещается крестовый суппорт Е с восьмипозиционной револьверной головкой Д с вертикальной осью. Инструмент, закрепленный в револьверной головке, имеет продольное и поперечное перемещение. Гидрофицированный отрезной суппорт (на рис. 54 не показан) с однокоординатным поперечным перемещением закреплен на шпиндельной бабке.

Увеличить

Рис. 54. Кинематическая схема токарно-револьверного станка 1В340Ф30 с ЧПУ

Кинематика станка 1В340Ф30. Главное движение шпиндельный вал IV получает от двухскоростного электродвигателя M1 (N = 6,0/6,2 кВт; n=960/1440 мин -1 ) через плоскозубчатую ременную передачу z1-z2, автоматическую коробку скоростей, обеспечивающую шесть частот вращения, и плоскозубчатую ременную передачу z3-z4. Шпиндель имеет 12 частот вращения за счет электродвигателя и попарного переключения электромагнитных муфт в АКС.

В станке пределы частот вращения меняются в зависимости от пруткового, патронного или скоростного исполнения (соответственно n=45-:-2000, 36-:-1600, 56-:-2500 мин -1 ). Это достигается установкой сменных шкивов z1-z2, z3-z4. Шпиндель тормозится одновременным включением муфт M1, М2, М3. Реверс шпинделя осуществляется электродвигателем. Смазывание коробки скоростей централизованное.

Движения подачи 1В340Ф30. Продольные и поперечные подачи револьверного суппорта происходят от высокомоментных электродвигателей постоянного тока М2 и М3 (N = 1,5 кВт, n= 1000 мин -1 ) с изменением частоты их вращения от 0 до 1000 мин -1 через зубчатые ременные передачи и пары винт — гайка качения VII и VIII. Для контроля расположения револьверного суппорта на винтах установлены датчики обратной связи.

Быстрые ходы и рабочие подачи отрезного суппорта осуществляются от гидросистемы. Конечные выключатели обеспечивают выдачу команды в исходном верхнем положении суппорта, переход с быстрого подвода на рабочую подачу и выключение подачи в конце рабочего хода.

Датчик резьбонарезания Dp на валу VI получает вращение через беззазорные передачи z = 33-70, z = 33-70.

Револьверная головка станка 1В340Ф30 поворачивается вокруг вертикальной оси от гидродвигателя М4 (рис. 54, б) через червячную пару z = 1-62 и фиксируется с помощью плоскозубчатых колес z = 88. Началу IX револьверной головки закреплено колесо z = 60, которое через зубчатые колеса z = 48-60 приводит во вращение ось X датчика Dг поиска позиции револьверной головки. Для предварительной фиксации револьверной головки служит фиксатор 2, управляемый поршнем 3 цилиндра Ц2 с гидрораспределителем. При попадании фиксатора в гнездо фиксаторного диска 1 перемещается гидрораспределитель и перекрывает доступ масла к гидродвигателю М4 поворота револьверной головки; одновременно масло поступает в верхнюю полость цилиндра зажима Ц1, и головка фиксируется на плоскозубчатое колесо z = 88. Тарельчатые пружины компенсируют осевое перемещение червяка z= 1 после попадания фиксатора 2 в гнездо диска 1 и доворачивают револьверную головку при окончательной фиксации.

Гидросхема станка 1В340Ф30 обеспечивает подачу прутка на заданную длину, зажим заготовки с заданным усилием, зажим револьверной головки и ее поворот, рабочие и вспомогательные перемещения отрезного суппорта, контроль давления в линиях нагнетания и зажима, работу устройства для автоматической разгрузки деталей.
