Запчасти для фрезерного станка с чпу

Комплектующие и запчасти для станков ЧПУ

Линейный подшипник ТНК HSR25R1QZSSHE(GK) под направляющую 25 мм

Линейный подшипник ТНК HSR20R1QZSSHE(GK) под направляющую 20 мм

Плата управления NC Studio PM95A-CH WEIHONG

Линейный подшипник ТНК HSR20R1QZSSHE(GK) под направляющую 25 мм

Графитовые пластины Becker

Драйвер для шагового мотора Yako. Модель YKA2811MA

Линейный подшипник ТНК HSR30A2QZSSHHC1 под направляющую 30 мм

Позволяют значительно улучшить показатели оборудования

Позволяют значительно улучшить показатели оборудования

Линейный подшипник ТНК HSR25R1QZSSHHE(GK) под направляющую 25 мм

Смена инструмента: автоматическая

Электронный компонент, служит для размыкания электрической цепи под механическим воздействием

Ассоциация «КАМИ» — надежный поставщик оборудования для производства мебели, инструмента и запасных частей. Широкая складская программа и большой опыт работы отличают нашу компанию от конкурентов.

  • 200 000 оснащенных производств, успешно работающих на оборудовании КАМИ и сегодня;
  • Доступные цены и большой выбор моделей – КАМИ сотрудничает с 500 поставщиками напрямую без посредников;
  • Сервисный центр со штатом из 70 инженеров, специализирующихся на решении сложных технических неполадок оборудования и его наладке;
  • Профессиональная консультация менеджера по продажам и помощь при покупке станков;
  • В каталоге представлена продукция оригинальных европейских брендов, сертифицированная по международным стандартам качества;
  • Сотрудничество с транспортными компаниями позволяет доставлять товары как в Минск, так и в любой город Беларуси максимально быстро.

Оформить заказ и купить комплектующие и запчасти для станков чпу можно через сайт или по телефону в Беларуси: +375-25-608-44-81

Выбор комплектующих запчастей для станков с ЧПУ

Запчасти к станкам с числовым управлением пользуются большим спросом. И дело не только в поломках — множество самоделкиных пытаются собрать устройства самостоятельно из готовых деталей. Результат бывает разным. Какие же комплектующие можно приобрести для станков с ЧПУ?

Группы комплектующих

Все запчасти к числовым станкам CNC делятся на три основные группы:

  • электронные;
  • электромеханические;
  • механические.

В каждую группу входит по несколько наименований запчастей.

Механические комплектующие отвечают за точность, надежность и прочность основания:

  • направляющие (линейные, цилиндрические);
  • винты и гайки ШВП, опоры для гаек и винтов для шариковых и винтовых передач;
  • трапециевидные винты, опоры для гаек и гайки из капролона, опоры винтов;
  • приводные ремни и шкивы для ременных передач;
  • шестеренки, зубчатые рейки для реечных передач;
  • соединительные муфты (сильфонные, жесткие, упругие);
  • трубки для подвода воды;
  • подшипники (радиальные, упорные, комбинированные);
  • держатели шпинделей;
  • редукторы.

Электромеханические комплектующие, необходимые для оборудования с ЧПУ:

  • шаговые электромоторы;
  • электрические шпиндели коллекторные и бесколлекторные с охлаждением водой или воздухом;
  • частотные преобразователи;
  • концевые датчики.

Электронные запчасти, без которых невозможен станок CNC:

  • контроллеры;
  • драйверы для двигателей разного типа;
  • электроника для модулей питания;
  • платы коммутации драйверов.

Выбор основных комплектующих

Двигатель

Одним из наиболее распространенных типов двигателей в промышленной технике является асинхронный трехфазный. Он справляется там, где нет повышенных требований к скольжению, параметрам пуска и энергоэффективности.

Читать еще:  Фреза паз шип по дереву

Для станков CNC рекомендуется использовать сервоприводы. Это двигатель бесщеточного типа, у которого на шкиве работает регулятор угла поворота. Благодаря ему положение ротора станка CNC постоянно корректируется с помощью отрицательных обратных связей. Такие двигатели отличаются мощными ускорениями, динамичностью, высокой перегрузочной возможностью.

Необходимо учитывать недостаток сервоприводов: нежесткое крепление ротора, влияние которого смягчается редуктором.

Шаговые сервоприводы — основа их шаговый электромотор с контроллером угла поворота. За счет наличия обратной связи устраняется основной минус шаговых моторов — перескакивание через шаги. Благодаря чему по характеристикам они не уступают сервоприводам переменного тока. Из-за некоторых особенностей предпочтительнее использовать их в ременных передачах.

Редукторы

В станках CNC используют волновые безлюфтовые и планетарные редукторы. Они повышают разрешающую способность двигателя, крутящий момент, устраняют резонанс и снижают «рысканье» сервоприводов.

Для устройства с ЧПУ предпочтительнее планетарные редукторы. Они небольшого размера, рассчитаны на высокий крутящий момент, обладают повышенным сопротивлением скручиванию, почти не люфтят и очень точны. Оси валов совпадают, поэтому устанавливать планетарный редуктор легко.

Волновые редукторы работают точнее, обладают большим эксплуатационным сроком, совершенно не люфтят. Их используют в конструкциях особой точности.

Шпиндели

Отличаются по конструкции и мощности. Конструктивно различают с воздушным и водным охлаждением. Для компактного самодельного станка с ЧПУ удобнее выбрать шпиндель с воздушным охлаждением, так как для организации водяного нужна дополнительно помпа и емкость с охлаждающей жидкостью. Водяные работают тише, их можно эксплуатировать на малых скоростях, не боясь перегрева мотора. Поэтому они очень хороши для станков CNC по металлу. Цена их ниже, чем воздушных.

Отдельная категория — мини-шпиндели, используются для гравировальных аппаратов с ЧПУ. Справляются с изготовлением печатных плат, авиамоделей, ювелирных, стоматологических изделий.

Подбирая мощность, можно руководствоваться принципом чем больше — тем лучше. Для универсального станка CNC подойдет шпиндель с 30 — 40 тысячами оборотов в минуту. Но есть и высокоскоростные модели, выдающие до 120 тысяч, а также специальные низкоскоростные для работ по черным металлам.

Направляющие

Могут быть круглого сечения (полированные валы), в форме рельс и цилиндрические. Самые дешевые, обеспечивающие наименьшую точность — полированные валы. Устанавливать и менять их очень просто — крепятся за концы к станине. Используются только для небольших моделей и легких шпинделей, так как могут провисать.

Самые надежные — профильные направляющие, они обеспечивают самый высокий класс точности. По стоимости они лидируют, поэтому для любительских станков CNC покупаются редко.

Подшипники

Радиально-упорные шарикоподшипники отличаются высокой точностью, поэтому они используются в шпинделях, осях, для монтажа в опоры винтов. Они слабо нагреваются и обеспечивают высокие скорости.

Радиальные однорядные подшипники воспринимают нагрузки по оси и радиусу с двух сторон.

Датчики

В аппаратах с ЧПУ используются индуктивные концевые датчики. Они ограничивают передвижение по осям. Это делает работу более безопасной, предупреждает перекосы и поломки при неграмотной эксплуатации. В качестве концевого датчика можно использовать и механический микропереключатель.

Контроллеры на станки ЧПУ это вспомогательные управляющие устройства, основная программа устанавливается на ПК. Автономные стойки и контроллеры управляют трехосевыми станками с ЧПУ без привлечения компьютера. Коды считываются с внешнего накопителя или собственной памяти. Комплектуется платой опторазвязки, облегчающими присоединение приводов и датчиков станка CNC.

Для работы под NC Studio и Mach3 предлагаются специальные контроллеры.

Источники питания

Аппараты с ЧПУ подключаются к электросети через блоки питания. Они могут быть импульсными, трансформаторными или линейными. Импульсные блоки питания это недорогие комплектующие, которые работают с любыми типами двигателей. Выдают стабильное напряжение, работают в широком диапазоне частот.

Читать еще:  Инструмент для долбежного станка

Трансформаторные и линейные источники питания больше подходят для работы с сервоприводами.

Видеоролики о сборке станка с ЧПУ и необходимых для этого комплектующих:

Комплектующие для сборки ЧПУ станка: бюджетный вариант для дома

Комплект ЧПУ фрезера

Для начала бегло расскажу базовые моменты: вы покупаете основные комплектующие (ходовая часть и направляющие, приводы и драйверы, плату или пульт для управления, рабочий шпиндель с обвесом), самостоятельно собираете станину, портал, подключаете электронику и запускаете первую стружку!

С самого начала определитесь с бюджетом, с размерами станка, с материалами для обработки. Чем больше размеры — тем дороже. Чем прочнее обрабатываемые материалы — тем дороже, мощнее и жестче должен быть станок. Для обработки пластика и фанеры можно собрать недорогой и компактный вариант, а для стали и чугуна нужно на порядок дороже. Базовый вариант заливного ЧПУ фрезера я уже рассматривал.

По ссылке доступен комплект для самостоятельной сборки ЧПУ CNC 6040.

Комплект 2.2kW шпинделя

Хороший комплект для ЧПУ фрезера — мощный оборотистый шпиндель для обработки на качественных (керамических) подшипниках и с жидкостным охлаждением. В комплекте есть все необходимое для монтажа и подключения. Рекомендуется для обработки дерева и фанеры, алюминия, твердых металлов. Есть смысл брать комплектом, но можно и поотдельности. Вам потребуется частотный преобразователь (VFD), насос для охлаждения, цанговые патроны ER11/ER16/ER20 и цанги (1/4″, 1/2″, 3/8″).

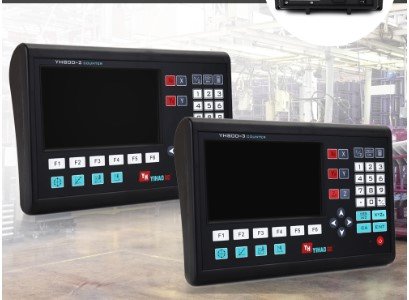

Пульт для управления станком ЧПУ

Хороший качественный пульт для управления ЧПУ станком. Три оси, дополнительные клавиши управления и команды, большой (7″) дисплей. Есть варианты попроще, с выносным пультом (на выбор 4/6 осей управления). Самый простой и зарекомендовавший себя вариант — это простая, но надежная плата-коммутатор для LPT порта. Цена смешная — всего $4.99. Работает под Mach3. Для работы с этой платой потребуется компьютер с LPT портом (недорогой).

Комплектующие для ЧПУ станка

Для самостоятельной сборки станка нужны направляющие (обычно это рельсы типа MGN15/20 или цилиндрические типа SBR16/20, все с каретками), приводные винты (SFU1204 или SFU1605 с гайками), двигатели типа Nema23 или Nema34 с муфтами. Для управления двигателями потребуется специальный драйвер, который в свою очередь подключается к плате или пульту управления. Таким образом мы получает наибюджетнейший вариант, который станет вашим первым станком или началом нового бизнеса.

Итак, это базовые комплектующие, которые можно постепенно заказывать с Алиэкспресс, собираясь с силами и мыслями о сборке домашнего станка. Определились с размерами — положите в корзину комплектующие нужного типа и нужного размера, и ожидайте скидок. Ну а я, в ближайшее время, постараюсь сделать более подробные статьи про сборку домашнего станка.

Назначение и разновидности комплектующих (запчастей) для фрезерных станков

Сегодня фрезерные станки управляются при помощи компьютера, на котором установлены специальные программы.

За счет этого удается в короткие сроки проектировать и изготавливать детали и элементы разнообразной сложности для различных конструкций.

Фрезерные станки – это современное высокотехнологичное оборудование, которое применяется сегодня в различных промышленных отраслях:

  • машиностроении;
  • деревообработке;
  • при изготовлении рекламных конструкций;
  • в ювелирном деле.

Разновидности и назначение

От точности выбора комплектующих для фрезерных станков зависит рабочий ресурс такого высокотехнологичного оборудования и возможность использования его для изготовления деталей различной сложности. Поломки фрезерных станков с ЧПУ из-за ошибок в подборе комплектующих насадок обходятся дорого и чреваты большими убытками для предприятий и небольших мастерских.

Единообразных правил, выполняющих роль типовой инструкции при подборе съемных насадок, не существует. Есть общие принципы, которые необходимо учитывать при выборе комплектующих для такого станка. Это позволит избежать грубых технологических ошибок при работе с таким высокоточным станочным оборудованием.

Читать еще:  Станок для производства бумажных пакетов цена

Типы базовых комплектующих для ЧПУ

При выборе съемных компонентов необходимо исходить из того, что существуют три основные группы базовых комплектующих:

  • механические;
  • электромеханические;
  • электронные.

В первую группу входят подшипники и направляющие, ШВП, приводные ремни, редукторы, подшипники для валов, муфты и другие детали. К электромеханической группе относятся двигатели, блоки питания, трансформаторы, реле, датчики.

В третью группу входит компьютерное «железо», которое используется для наладки электронного блока управления.

Для работ по металлу

Для фрезерных станков, используемых для обработки металла, потребуется не только режущий инструмент для каждого типа детали, но и оснастка, для крепления инструмента и обрабатываемой детали.

Запчасти подбираются в зависимости от типа самих станков, Режущий инструмент подбирается под конкретную деталь, которая должна быть изготовлена с помощью такого станка. Фрезеровальные станки по металлу делят на несколько групп, исходя из количества шпинделей:

По типу конструкции рабочего стола такое станочное оборудование классифицируется как консольное и бесконсольное. По типу применения такие станки могут быть профессиональными или бытовыми. Для каждого типа станка для фрезеровки металла требуются специальные запчасти и режущий инструмент.

Для обработки дерева

Для обработки древесины используются станки с вертикально расположенным шпинделем. Их делят по типу расположения шпинделя на станки, у которых шпиндель находится сверху или снизу. Так, на мебельном производстве часто используются станки фрезерно-копировального типа, которые могут:

  • обрабатывать кромку;
  • вырезать филенку;
  • выполнять работу по созданию орнамента.

Для качественного выполнения всех операций, которые производят в процессе обработки древесины, нужно правильно и своевременно подбирать запчасти, режущий инструмент и расходные материалы.

Основные требования

При подборе подходящей оснастки для фрезерных станков следует учитывать не только тип станка, но и устанавливающийся в нее режущий инструмент. Оснастка используется во всех моделях фрезерных станков и передает вращение шпинделя режущему инструменту. Для каждого типа фрезерного станка нужна оснастка определенного типа.

Соответствие сопрягаемых деталей

При работе многие элементы фрезерного станка создают единый узел. Такая единая связка требуется:

  • в шаговом двигателе;
  • в драйвере;
  • в блоке питания и в ряде других узлах и элементов фрезерного станка.

Для обеспечения надежной работы узлов особенно важно правильно подбирать детали, которые должны полностью соответствовать друг другу. При замене детали в связке всегда следует учитывать типоразмеры и параметры других ее элементов.

Когда происходит замена деталей из электромеханической группы, необходимо предоставить продавцу-консультанту характеристики остальных элементов связки. Очень важно, чтобы у новой детали и старых компонентов связки был один и тот же производитель.

Исключение можно сделать только для самых простых комплектующих фрезерного станка:

  • концевых датчиков;
  • термореле;
  • приводов др.

У этой группы имеется небольшой набор основных характеристик. Другие узлы и элементы отличаются сложным набором технологических качеств, которые следует учитывать при покупке новых деталей для тех или иных узлов фрезерных станков.

Покупка деталей для фрезерных станков сопряжена с соблюдением ряда правил. Если для электромеханической группы деталей фрезерных станков можно при определенных обстоятельствах подобрать детали с меньшей мощностью, то при замене механических компонентов этого делать нельзя.

Использовать реплики запчастей можно только на несложных узлах. Для сложных узлов и элементов нужно следует использовать только запчасти и расходные материалы оригинального производства. Экономить на брендовых запчастях при ремонте и обслуживании фрезерного станка нельзя.
