Контактная сварка для аккумуляторов своими руками схема

Содержание

Как самостоятельно провести точечную сварку аккумулятора

Аккумуляторы применяются во многих бытовых приборах и инструментах. Иногда, необходимо заменить один или несколько элементов. Они соединяются в блок определенного напряжения, и полюса привариваются между собой металлической полосой при помощи точечной сварки.

Метод пайки здесь не подходит, так как при таком способе соединения происходит сильный нагрев внутренней части батареи, что приводит к выходу ее из строя. Поэтому если требуется самостоятельно провести ремонт литий-ионных батарей, то нужно приобрести аппарат точечной сварки (споттер) или сделать его самому.

Простейший способ

Самый простой способ – это сварка аккумуляторов самой аккумуляторной батареей. Для этого потребуется:

  • любой автомобильный аккумулятор, подойдет от дрели или шуруповерта;
  • два жала паяльника или кусок толстого одножильного медного провода;
  • реле на 500-1000 А;
  • конденсатор;
  • переменный резистор;
  • многожильный медный провод сечением 30-40 мм2;
  • переключатель.

В полевых условиях, чтобы приварить к батарее никелевую пластину, достаточно аккумулятора, проводов для зарядки, куска монолитного провода и изоленты.

Из провода делается два электрода. Их концы зачищают, выравнивают и фиксируют изолентой. Между концами проводов должно быть расстояние 2-3 мм, торцы находятся в одной плоскости.

За другие концы монолитного провода цепляют с помощью зажимов кабеля для зарядки. Предварительно зарядный кабель присоединяется к клеммам рабочего аккумулятора. Полярность значения не имеет.

Точечная сварка готова. Никелевая лента устанавливается на литиевый аккумулятор. К ленте прижимают концы электродов, которые находятся под напряжением.

Произойдет короткое замыкание, и металл в точке соприкосновения расплавится. Электроды надо быстро убрать во избежание прожигания никелевой пластины.

В домашних условиях

Для удобства и повышения качества сварки в домашних условиях применяют дополнительные элементы.

Многожильный силовой провод с помощью зажимов присоединяют к рабочему аккумулятору, а другие концы к нормально-разомкнутому контакту реле и к жалу паяльника.

Второй контакт реле подсоединяют ко второму жалу. В результате получается такая схема, что при замыкании контактов реле на концах жал (электродов) будет присутствовать напряжение рабочего аккумулятора.

Для управления реле используется конденсатор большой емкости, резистор и переключатель. Конденсатор и резистор соединяются последовательно. Один вывод конденсатора подключен к батарее. Общий вывод переключателя подсоединяется к резистору.

В исходном состоянии переключатель должен находиться в положении, когда он замкнут на рабочий аккумулятор. Конденсатор зарядится. Обмотка управления реле одним контактом подсоединяется к выводу емкости, соединенной с аккумулятором, а второй подсоединяется к свободному выводу переключателя.

При переключении напряжение с конденсатора поступает на управляющую обмоток. Пока емкость разряжается, реле замкнуто, и через него может проходить ток в случае замыкания цепи.

Для сварки достаточно на элемент литиевого аккумулятора поставить никелевую соединительную ленту, на нее два жала, прижать и нажать на переключатель. Контакты реле замкнутся, на электродах появится напряжение.

Так как они замкнуты через пластину, через нее потечет ток короткого замыкания, который вызовет расплавление металла между точками касания электродов. Сварка произведена.

С помощью резистора можно регулировать длительность управляющего импульса. Регулировку можно проводить опытным путем. Она необходима при изменении напряжения рабочего аккумулятора и толщины свариваемого материала.

Из трансформатора

Точечную сварку для аккумуляторов можно сделать своими руками из трансформатора. Ею можно сваривать не только батареи, но и любые тонкие металлические изделия.

Для сварки аккумуляторов трансформатор большой мощности не требуется, на 300-500 Вт достаточно. Главное, чтобы была возможность перемотать вторичную обмотку.

Первичная обмотка должна быть на 220В 50 Гц. В качестве намоточного провода на вторичную обмотку нужно применить изолированный медный провод большого диаметра. Требуется сделать три-четыре витка.

Корпус аппарата точечной сварки можно сделать из оргстекла или фанеры. Оргстекло конечно предпочтительней. Основание корпуса должно быть такого размера, чтобы вмещался трансформатор с соединительными проводами, кнопка и рычаг с электродами.

Рычаг крепится на оси между стойками из алюминиевого уголка, которые в свою очередь саморезами закрепляются к основе прибора. Длина рычага делается с таким расчетом, чтобы электроды, закрепленные на нем, доходили до рабочей площадки основания устройства. Диаметр электродов должен быть 3-5 мм. Их концы подтачивают и выравнивают торцы.

Вторичная обмотка трансформатора подключается к электродам с помощью многожильного медного провода сечением не менее чем сечение электродов. Длина проводов от вторичной обмотки до рабочей части должна быть минимальной. Соединения лучше проварить для уменьшения сопротивления цепи или соединять через клеммные колодки под винт.

Рабочая кнопка устанавливается на одном из выводов вторичной обмотки. На рычаге и кнопке устанавливаются пружины. Они нужны для их быстрого возвращения в исходное состояние.

Чтобы установить определенную длительность сварочного импульса, вместо кнопки можно использовать тиристор или силовое реле, управляемое RC цепью. Резистор должен быть переменным, а емкость конденсатора достаточно большой, чтобы позволял менять длительность импульса в пределах от десятков до сотен миллисекунд.

Имеется большое количество схемных реализаций точечной сварки для аккумуляторов. Многое зависит от имеющихся материалов. Схемы могут меняться для увеличения функциональности устройства, улучшения его потребительских свойств, но суть остается прежней.

Читать еще:  Какое давление держит холодная сварка

Аппарат из конденсаторов

Аппарат для точечной сварки из конденсаторов потребует 8 емкостей по 15000 мкФ на напряжение 25 В. Конденсаторы надо соединить параллельно, чтобы общая емкость стала 120000 мкФ.

Для зарядки можно использовать любой источник напряжения на 12-24 В. Подключается он через выключатель. К выводам конденсатора также подсоединяются электроды через медный кабель сечением 16-30 мм2.

Электроды располагаются параллельно друг другу на расстоянии трех миллиметров. Торцы обтачиваются и выравниваются. Процесс сварки происходит следующим образом.

Конденсаторы заряжаются, выключатель отключает источник зарядки. Никелевая соединительная пластина устанавливается на аккумуляторе. Электроды прижимаются к пластине, замыкая выводы конденсаторов через нее.

Пока происходит разряд емкости идет процесс сварки в точке контакта. Для регулировки длительности импульса можно использовать тиристор, управляемый RC цепью с заданными параметрами.

Точечная сварка для аккумуляторов от обычной точечной сварки отличается малой мощностью и формой рабочих элементов. У обычных аппаратов свариваемая деталь находится между электродами, у сварки для аккумуляторов электроды располагаются с одной стороны свариваемого изделия.

Лучшие компоненты для создания точечной сварки своими руками с Алиэкспресс (для сварки аккумуляторов)

Все необходимое для самодельной точечной сварки (Варим аккумуляторы для шуруповертов, гироскутеров и т.д.)

несколько вариантов сварки, трансформатор для свч, щупы-электроды, никилиевые пластины, корпуса батареек, квинбатерриез.

Для начала список рабочих купонов для Алиэкспресс

Aliexpress — купон $8 при покупке от $80 (начнет работать с 6 мая). Выбираем Saudi Arabia и кликаем сюда.

Акция — зажигаем фонарики. Дают купоны $20 при покупке от $120 (за 3 зажженных фонарика), $25/$120 (за 6 фонариков). Раз в день по фонарику, заходим и кликаем по LIGHT UP.

Купоны можно будет использовать с 6-го мая 10:00 МСК до 13 мая 09:59.

Самый простой вариант контактной сварки для создания недорогого варианта — на базе трансформатора от микроволновки и недорогих компонентов с Али.

На фото список необходимых деталей и схематичное соединение.

В лоте есть все необходимое плюс информация по сборке. Понадобится трансформатор от старой микроволновки.

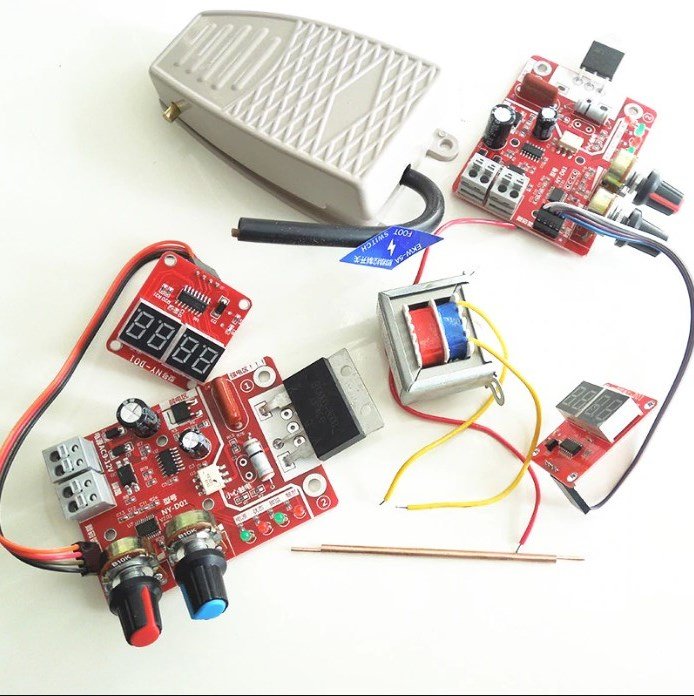

Плата управления позволяет выставить мощность импульса сварки и его длительность. Тиристор в комплекте на 100А.

Цена от 500 рублей за плату. Есть полностью собранные варианты.

Компоновка чуть другая, этот будет проще разместить в корпусе. Существует готовая панелька под эту плату.

Это усовершенствованный вариант на STM8, дисплей подключается отдельно, дисплей сразу в корпусе под монтаж.

Подходит не только для машинок SUNKKO, но и для DIY вариантов. Расстояние контактов регулируется от 1 до 4 мм, ток до 500А.

Это недорогой вариант держателей, один из самых бюджетных на Али.

В основании цанговый зажим, очень удобно менять стержни для сварки. Это расходный материал.

В лоте 10 шт. Это медные заточенные стержни, которые зажимаются в рабочую часть аппарата для точечной сварки. По мере износа меняются.

Это специальная лента для соединения сборок аккумуляторов. В зависимости от толщины (0.1. 0.2 мм) и ширины от 5мм и шире предназначены для пропускания определенного тока. Чем толще и шире — тем мощнее сборка. Существуют простые ленты, ленты для соединения аккумуляторов в несколько рядов или под углом, а также уже нарубленные пластины для готовых сборок. Обратите внимание на держатели аккумуляторов 18650.

Ну и последний ингредиент — это силовой трансформатор. Беглый поиск по Али дал несколько вариантов, но дешевле брать по месту. Ищите с исправной первичной обмоткой — вторичная повышающая не нужна. Доматываете вторичную своим толстым проводом (20-30 квадратов и выше). Чем толще провод, тем лучше. 2-3 витка достаточно. Трансформатор должен обеспечивать 2-3 вольта на выходе и ток до 100А.

Готовые машинки для точечной сварки. Чтоб не заморачиваться.

Это полный комплект в корпусе, с щупами для сварки, регулировкой. Цена не сильно высокая.

Собственно говоря, для чего это нужно.

Для батарей самостоятельного изготовления можно приобрести готовые наборы: корпус, фурнитура, плата управления, контакты. Изготовление не составит труда. Как говорится, просто добавь элементы 18650.

Лучшие аккумуляторы формфактора 18650 для переделки шуруповертов, для питания мощных устройств и электронных сигарет. Подходят для ремонта электроскутеров, самокатов и велосипедов. Честная емкость 3000мАч, долговременный ток разряда до 30А. Низкий саморазряд, низкое внутреннее сопротивление. Официальный магазин Queenbattery

Как изготовить точечную сварку для аккумуляторов своими руками

В настоящее время точечная сварка для аккумуляторов нашла свое активное применение в различных областях. Например, когда в аккумуляторе заканчивается запас ресурсов, его нужно заменить и восполнить. В связи с тем, что АКБ в них помещены в блок, в котором контактные соединения созданы посредством микросварки, во время ремонтных работ отработанный элемент необходимо достать и на его место поместить новый, восстановив между ними прочный и устойчивый контакт. Для того, чтобы осуществить вышеописанные действия, прибегают к такому методу, как точечная сварка для аккумуляторов своими руками — это означает, что аппарат для точечной сварки необязательно приобретать, его можно изготовить самостоятельно.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Контактная точечная сварка для аккумуляторов своими руками сконструирована из источника тока и рабочих элементов управления. Именно с помощью их осуществляется сам процесс сварки.

В состав конструкции входят:

  • электроды , именно они отвечают за проведение электричества,
  • компоненты, которые сжимают детали непосредственно в процессе сварки,
  • сварочный трансформатор.

Принцип схемы функционирования контактной сварки аккумуляторов основан на том, что тепло воздействует на детали, которые соединяются друг с другом. Подобные приборы нашли свое широкое применение в монтажных и ремонтных работах.

Предназначение точечной сварки состоит в следующем: данный метод позволяет соединять аккумуляторные клеммы посредством небольших по размеру пластин из металла.

Процесс соединения деталей при помощи контактной точечной сварки происходит благодаря тепловой энергии, которая выделяется под воздействием электрического тока.

Читать еще:  Сварочный инвертор лучшие бренды

Благодаря применению контактной сварки аккумуляторов 18650, вы сможете осуществлять ремонт бытовых приборов, а также прочно закреплять выводы аккумуляторных батареек. Помимо этого широко она используется и в замене аккумуляторов в ноутбуках и подобных устройствах. Таким образом, целесообразность использования точечной сварки очевидна.

ДОСТОИНСТВА И НЕДОСТАТКИ

Контактная точечная сварка для аккумуляторов своими руками характеризуется большим количеством достоинств. Отметим основные из них:

  • самодельная точечная сварка – бюджетный вариант, на изготовление аппарата вам не придется тратить большую сумму денег,
  • конструкция достаточно простая, а для приобретения расходных материалов не потребуется больших затрат,
  • аппарат для контактной сварки «питается» совсем небольшим количеством мощности,
  • используя метод контактной сварки аккумуляторов можно работать с тонким литьевым металлом,
  • есть возможность осуществлять регулировку и контроль показателей в установленном диапазоне.

Несмотря на ряд положительных моментов, выделяемых в использовании самодельной точечной сварки для аккумуляторов, стоит отметить и некоторые минусы:

  • ненадежность, корпус плохо защищен и может подвергаться внешним повреждениям,
  • отсутствует возможность тонко регулировать рабочие параметры,
  • по эксплуатационным характеристикам данная установка уступает заводским аналогам.

КОНТАКТНАЯ СВАРКА АККУМУЛЯТОРОВ СВОИМИ РУКАМИ

На рынке присутствует большое разнообразие моделей аппаратов для контактной сварки. Однако, такие устройства стоят достаточно дорого и не каждому они по карману. Поэтому, при необходимости можно изготовить аппарат для точечной сварки аккумуляторов своими руками.

Технические характеристики самодельных агрегатов значительно ниже, чем у аппаратов для сварки аккумуляторов, выпускаемых на заводах, но самодельная точечная сварка вполне пригодна для пользования в домашних условиях.

Контактная точечная сварка для аккумуляторов своими руками может осуществляться на самодельном приборе, в конструкции которого предусмотрен источник тока и органы управления.

Осуществляя производство точечной сварки своими руками для литьевых аккумуляторов, следует очень внимательно и последовательно подходить к выполнению всех необходимых требований.

Чтобы создать качественный аппарат для контактной сварки, в первую очередь, необходимо обзавестись следующими компонентами, которые являются неотъемлемой частью аппарата для сварки.

Вам потребуются: трансформатор, основа из древесины, бруски для стоек, кнопка включения, широкий кабель для вторичной обмотки, тонкий провод для запитки из электрической сети, медные наконечники, болты, гайки и саморезы, которые будут нужны для крепления.

ПРОЦЕСС СБОРКИ

Аппарат для контактной сварки достаточно несложно создать из трансформатора от микроволновой печи или телевизора, которыми вы уже пользуетесь. Возьмите узел, с мощностью 180 Вт.

Обратите внимание! От вторичной обмотки в трансформаторе нужно полностью избавиться. Вы можете это осуществить, используя молоток или болгарку. Верхнюю часть обмотки нужно спилить, а оставшуюся часть изъять из корпуса.

Вторичная обмотка осуществляется посредством толстого сварочного кабеля. Обычно наматываются три трансформаторвитка. Этого вполне хватает для того, чтобы увеличить силу тока до 300 Амп. И произвести сварку. Стоит отметить, что на выходе напряжение будет невысоким, примерно 2В, поэтому если детали случайно соприкоснутся, они не коим образом не повредятся и не деформируются. Для того, чтобы осуществить регулировку воздействия тока, достаточно нажать кнопку.

Можно сконструировать более усовершенствованную версию аппарата для точечной сварки своими руками. Для этого нужно дополнительно установить конденсаторы и тористор. Конденсатор предназначен для скапливания заряда, который будет направляться на электроды посредством закрытия и открытия тористора. Подобная конструкция обеспечит импульсивную подачу тока, с определенным промежутком времени.

Аппарат для контактной сварки собирается с применением диэликтрической основы. Именно к ней будет присоединяться источник тока. Для этого можно использовать как лист фанеры, так и равносторонний отрезок их доски. Трансформатор занимает один из углов основания, а на свободном участке размещаются стойки. Далее эти стойки нужно прикрепить к основе, этот процесс выполняется с помощью шуруповерта. В верхней части стоек нужно просверлить отверстие для проведения оси. В этом месте будет закреплен рычаг с электродами. На торце этого рычага нужно зафиксировать несколько медных электродов, диаметром от 2 до 4 мм. Все провода надо хорошо промыть, изолировать и примотать к рабочей части.

АППАРАТ ДЛЯ КОНТАКТНОЙ СВАРКИ ИЗ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

Такой вариант более быстрый, поскольку он не предполагает необходимость перематывать трансформатор.

В данном случае, в качестве источника тока выступает заряженный АКБ от автомобиля. Нужно замкнуть его клемму и приварить контакт на батарее. Чтобы прибор был более удобным в эксплуатации, электроды нужно изолировать и надеть на них соединитель, чтобы была возможность задавать постоянное расстояние между торцами.

Совет! Выбирайте модель высокой мощности, иначе под воздействием высоких температур он будет плавиться.

Провода от АКБ помещаются в клеммник колодки. После осуществления всех вышеописанных манипуляций можно приступать непосредственно к сварке.

После того, как вы собрали аппарат его нужно испытать. Для этого необходимо:

  • На основание нужно установить отработанные аккумуляторы и объединить их в один блок. Для большего удобства можно прибегнуть к обмотке их скотчем или строительной лентой. Это делается для того, чтобы они компактно разместились в готовом устройстве.
  • К верхнему концу контакта нужно приложить соединяющую пластину, таким образом вы проверите точность установки и насколько равномерно все детали расположены по длине.
  • На следующем этапе производится прижим посредством электродов, далее нужно включить ток и приступить непосредственно к процессу сварки.
  • Над каждой литьевой пластиной делаются две точки, чтобы как можно лучше зафиксировать прибор.

Работать с аппаратом точечной сварки нужнотолько в перчатках.

Подводя итог, отметим, что аппарат для точечной сварки литиевых аккумуляторов своими руками является выгодным решением, в ситуации, когда отсутствует возможность приобрести готовый прибор. Процесс изготовления занимает немного времени, и если подойти к этому со всей ответственностью, то в результате вы получите качественный и надежный аппарат, который прослужит вам на протяжении длительного времени.

Точечная сварка для аккумуляторов своими руками

В супермаркетах электротехники можно приобрести аппарат для точечной сварки пальчиковых аккумуляторов разной конструкции. Такие приборы стоят довольно дорого. Сделанная точечная сварка для аккумуляторов своими руками значительно экономит финансовые средства. Сделать такое оборудование у себя дома под силу каждому любителю радиотехники.

Читать еще:  Тест сварочных аппаратов инверторного типа

Принцип работы контактной сварки

Тем, кто увлечён изготовлением самодельных мобильных электротехнических устройств, порой просто необходимо обзавестись аппаратом контактной сварки. Созданная точечная сварка своими руками для литиевых аккумуляторов практически их не нагревает, что сохраняет чувствительную структуру изделий от разрушения.

Контактная сварка металлических элементов осуществляется на узкой мини площадке диаметром около 2 мм. Мощный электрический импульс электрического тока в рабочей зоне плавит металл и этим скрепляет детали. Нагрев высокого уровня (около 10000С) происходит только в точке контакта и дальше не распространяется.

Время прохождения импульса составляет не более 450-500 мл сек. На самодельной установке временной промежуток устанавливают резистором (переменного сопротивления). Сила сварочного тока может достигать в пределах 450-1300 ампер. Технические параметры сварочного оборудования регулируются конденсатором и трансформатором.

В сварочных устройствах устанавливают контакторы, изготовленные из медных заготовок. В домашней мастерской электроды можно изготовить из обточенных жал ненужных паяльников. Цветной металл является эффективным проводником большой силы тока. Соединительные медные кабели подбирают равными по площади поперечного сечения с диаметром электрода.

Обратите внимание! Концы проводов запрессовывают в медные наконечники с монтажными отверстиями, их соединяют болтами из меди с электродами.

Как осуществляется контактная сварка

Соединение точечной сваркой клемм акб происходит следующим образом:

  1. Никелевую полоску укладывают на выводы полюсов батарей.
  2. Пару электродов опускают на полосу в месте положения клеммы.
  3. Нажимают на пусковую кнопку сварочного аппарата. Происходит подача мощного импульса в рабочую зону.
  4. В результате происходит сваривание никельной пластины с выводом аккумулятора.
  5. Передвигая оборудование, продолжают заваривать очередные контакты.
  6. Сварка аккумуляторов обязательно должна сопровождаться каждый раз сменой полярности полюсов очередной батареи.

Изготовление сварочного оборудования своими руками

Прежде, чем приступить к изготовлению аппарата, надо определиться с его конструкцией. В сети интернет публикуют массу вариантов, как изготавливается контактная сварка для пальчиковых аккумуляторов. Один из вариантов устройства изготавливают в таком порядке.

Подготовка оборудования и материалов

Перед началом работ нужно подготовить необходимое оборудование и материалы:

  • трансформатор;
  • переменное сопротивление – резистор;
  • силовой кабель длиной 2 м, площадь поперечного сечения которого составляет около 32 кв. мм;
  • обжимные наконечники из меди;
  • поддон с отверстиями ø 18 мм;
  • полотно из оргстекла размером 300 х 300 мм;
  • метизы;
  • две пружины;
  • двужильный провод;
  • контакторы в количестве 2 шт.;
  • два выточенных из меди цилиндра ø 45 мм х 30 мм;
  • микровключатель;
  • сварочная полоска из никеля.

Важно! В статье габариты и число элементов сборки приводятся отвлечённо. Здесь предлагаются только рекомендации, как лучше сделать сварочный аппарат.

Инструкция изготовления сварочного устройства

  1. Оргстекла разрезают циркулярной пилой или электролобзиком на отрезки согласно чертежу;
  2. В них проделывают отверстия, внутри которых затем нарезают резьбу.
  3. Соединяют детали в прозрачный короб силового блока;
  4. В трансформаторе демонтируют вторичную обмотку;
  5. На первичную обмотку наматывают два витка силового кабеля.
  6. Свободные концы кабеля зачищают. Их обжимают наконечниками.
  7. Концы контакторов затачивают абразивным диском до получения «пятачков» площадью около 1 мм2.
  8. Жилы сетевого провода подсоединяют к первичной обмотке трансформатора.
  9. В один из проводов последовательно врезают микровключатель и резистор.
  10. На другом конце сетевого шнура закрепляют вилку для подключения к розетке электрической бытовой сети.
  11. Трансформатор закрепляют винтами в корпусе аппарата.
  12. Микровключатель фиксируют на одной из боковых сторон короба.
  13. Так же крепят резистор.
  14. Сбоку и по центру в медных цилиндрах просверливают монтажные отверстия.
  15. В цилиндры продевают контакторы-электроды.
  16. Через монтажные отверстия винтами крепят наконечники к боковым сторонам бочонков.
  17. Из двух площадок из оргстекла, пружин, бочонков с электродами собирают подъёмно-опускной механизм, который фиксируется на корпусе силового блока.
  18. Вилку подключают к розетке.
  19. Опуская подпружиненную пластину с электродами, прижимают контактную полоску к полюсу акб.
  20. Остаётся заваривать батареи, объединяя их в блок.

Инструкция по применению сварочной установки

  1. Аппарат помещают на верстак или на рабочий стол так, чтобы оператор мог комфортно управлять процессом сварки:
  2. Пальчиковые акб вставляют в проёмы платформы. Гнёзда сделаны так, чтобы, кроме батарей, свободно помещалась контактная лента (см. видео ниже).
  3. Платформу подводят под электроды.
  4. Рукой опускают верхнюю планку с медными контакторами, прижимая ленту к очередной клемме.
  5. Пальцем другой руки нажимают на кнопку микровыключателя. Происходит точечное сваривание никелевой полоски с выводом аккумулятора.
  6. Планку возвращают в первоначальное положение.
  7. Платформу передвигают, подставляя очередное соединение.
  8. Процесс сварки повторяют.
  9. После того, когда заварены верхние клеммы, блок переворачивают и ленту загибают вверх, заводя её на очередные клеммы.
  10. Сваривают выводы полюсов с никелевой полосой.
  11. Остаётся приваривать к конечным сварным узлам блока соединительные клеммы, с помощью которых блок подсоединяют к потребителю.

Важно! Перед началом работ необходимо проверить сварку на ненужных деталях. В случае выявления прогара или непровара резистором (диммером) выставляют правильную силу тока установки.

Советы эксперта

  • Короб силового блока из оргстекла должен представлять собой полностью закрытый корпус. Это исключит контакт оператора установки с внутренними деталями, находящимися под высоким напряжением;
  • Корпус сварочной установки лучше окрасить изнутри чёрной эмалью. Это придаст ему красивый вид;
  • Обязательно нужно выдерживать равенство площадей сечений силового кабеля и медных контакторов. Иначе могут возникать нарушения технических параметров рабочей силы и напряжения тока аппарата;
  • При работе со сваркой на руках работника обязательно должны быть надеты диэлектрические перчатки;
  • Если под рукой не оказалось фирменной контактной ленты, её можно вырезать из пивной банки.

Изготовленная своими руками точечная сварка существенно сэкономит финансовые затраты. Никогда нельзя забывать о правилах техники безопасности во время сборки и эксплуатации электротехнического оборудования.

Видео

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
