Фрезерный станок с чпу по алюминию

Обзор и анализ фрезерных станков по алюминию с ЧПУ

Алюминий покрывает более 8% земной поверхности. Несмотря на то, что он не встречается в чистом виде в связи с высокой химической активностью, сумел по праву завоевать место в числе наиболее популярных металлов на нашей планете.

Он используется достаточно часто в промышленности благодаря своим необычным характеристикам, так как способен сохранять индивидуальные свойства и структуру даже при резких колебаниях температур. Оказался он стойким и к коррозийным процессам.

Какие есть станки для обработки алюминия с ЧПУ?

Станки с числовым программным управлением относятся к ряду современных устройств, которые способны обрабатывать большие объемы металла самостоятельно. Управление всем процессом происходит за счет софта, специально созданного под такого вида устройства.

Несмотря на то, что все станки с ЧПУ имеют схожие характеристики в виде автоматизированных процессов работы, различаются они, прежде всего, способом обработки, конструкцией, инструментами и т. д.

Встречаются следующие виды станков с ЧПУ для обработки металла из алюминия:

  • Фрезерные.
  • Лазерно-гравировальные.
  • Станки-плоттеры.

Основные разновидности, их плюсы и минус

Фрезерные станки с ЧПУ характеризуются тем, что их можно использоваться для изготовления различных деталей, в том числе из фанеры и разных видов пластика. Фрезерованию поддаются как синтетические, так и натуральные материалы.

Фреза, которая является рабочим инструментом, прежде всего, отличается остротой. К тому же, инструмент заблаговременно заточен на разные виды работы, в том числе для обработки кромок и скругления краев.

Конечно, устройство пользуется популярностью, поскольку позволяет настроить изготовление деталей, запрашиваемых из разных индустрий. Однако недостатками такого вида оборудования является его высокая стоимость. К тому же, этот прибор имеет высокие запросы по питанию, расходным материалам, комплектации оборудования.

Лазерные станки могут похвастаться точностью обработки разного вида материалов, что ставит их в ряд с наиболее востребованными устройствами этого вида. К тому же, после установки лазерного типа станков вы можете с легкостью настроиться на другую работу, поскольку они бесшумные. Работа лазерно-гравировального оборудования осуществляется за счет направления мощной струи частиц.

Таким образом, при обработке материала не требуется наличие непосредственного физического контакта с ним. Как и в случае с фрезерными станками, настроены они на работу с огромным количеством материалов — синтетических и натуральных.

Недостатком лазерных станков является то, что они непригодны для обработки с ПВХ. И этому есть очень логичное объяснение. Обычно поливинилхлорид при воздействии высоких температур начинает выделять канцерогенные вещества, негативно влияющие на окружающую среду. К тому же, в процессе резки ПВХ выделяет вещество, которое снижает эффективность работы самого же устройства в разы.

Появление станков-плоттеров позволило решить кучу проблем в типографских компаниях. Рабочий инструмент плоттеров — нож, который настолько заострен, что может обрабатывать очень деликатные листовые и рулонные материалы. Перемещается этот рабочий инструмент в горизонтальной плоскости. По сравнению с лазерными станками все-таки относится к более дешевому типу устройств, что является и его важным преимуществом.

Технические характеристики

Что следует знать о технических параметрах фрезерных станков с ЧПУ? Качество обработки алюминия во многом зависит от установки правильных параметров рабочего поля станка. Заблаговременно настраивается возможность обработки за один проход, чтобы не потребовалось менять позицию материала и т. д.

При выборе фрезерного оборудования обращайте внимание на качество материала портала. Порталом станка называются те две вертикальные колонки, которые удерживают банку устройств в горизонтальном положении.

Шпиндельный вал должен изготавливаться из высококачественного материала, и имеет он в наличии левые и правые обороты вращения. Универсальность его использования зависит от особенностей конструкции самого фрезерного станка.

Особенности конструкции

Фрезерные станки с ЧПУ бывают как консольного, так и бесконсольного типа. Наибольшей популярностью пользуются именно консольные, поскольку они более универсальные в способах обработки материала.

В конструкциях консольного типа шпиндель фиксируется в одном положении, тогда как рабочий инструмент уже осуществляет весь спектр доступных движений. В безконсольном типе шпиндель передвигается в двух направлениях — горизонтальном и вертикальном. Однако функция перемещения доступна и для рабочего стола.

Читать еще:  Лазерный станок с чпу цена

Инструкция по работе с другими материалами

Станки фрезерной группы следует предварительно настраивать для работы с конкретным видом материалов. Так существуют станки, предназначенные для работы с металлами, древесиной, ПВХ, композиционными материалами, фанерой и другими. Для изготовления изделий из древесины можно подбирать устройства с более слабым шпиндельным валом.

Конечно, фреза работает и с фанерой, но она немного сложнее в обработке, чем другие виды материалов. При склеивании ее слоев используется клей, поэтому при работе с фанерой повышается уровень износа рабочего инструмента.

Стоит отметить, что для настройки действительно эффективной работы, следует предварительно поработать с программным обеспечением, и подготовить для качественной обработки нужные софты. Программы бывают позиционные, контурные, комбинированные, многоконтурные, и они определяют особенности обработки, ее траекторию и т. д.

Можно ли собрать своими руками?

Для создания рабочего устройства, которое будет выполнять функции фрезерного станка, достаточно иметь при себе ручную дрель. Предварительно рекомендуется ознакомиться и с чертежами понравившегося станка, так как важно собрать специальные детали для складывания простейшего устройства для резки металла или дерева в домашних условиях. Может потребоваться даже электродвигатель.

Несмотря на то, что вы делаете станок собственным руками, вы все равно пытаетесь воссоздать то устройство, которое запущено в серийное производство, только в более простом исполнении. Подбирать комплектующие следует высокого качества, поскольку от этого напрямую зависит надежность всей конструкции.

Где заказать и купить?

Фрезерные станки с ЧПУ можно приобрести на территории страны через специализированные интернет-магазины, которые предоставляют довольно широкий модельный ряд. Есть возможность приобрести интересующую вас устройство непосредственно у производителей:

  • Багус-Технология.
  • Владимирский станкостроительный завод.
  • Витебский станкостроительный завод.
  • Reckermann и другие.

Наиболее популярный способ обработки алюминия и других металлов — фрезеровка. Чаще всего используются для фрезеровки станки с ЧПУ, так как за счет их применения можно гарантировать высокое качество обработки материала. Таким образом, всегда можно придать металлу определенную заранее форму и добиться нужного размера в изготовлении детали.

Отличия обработки алюминия на станках ЧПУ

Принципиально важные отличия оборудования ЧПУ по алюминию от тех многих устройств, которые обрабатывают дерево или пластмассу, надо знать и учитывать в работе всем, кто их эксплуатирует.

Процесс фрезерования алюминия с использованием станков ЧПУ считается весьма рентабельным. Их используют в производстве деталей малыми партиями. Хотя, работая в автоматическом режиме, можно наладить выпуск больших объемов продукции, причем высокого качества. Точность размеров другим путём не досягаема.

Плюсы материала

Среди достоинств этого конструкционного материала, специалисты отмечают несколько.

  • прочностью;
  • легкостью;
  • устойчивостью к коррозии;
  • низкой теплопроводностью (этим обуславливается его применение в судостроительной отрасли);
  • высокой электропроводностью;
  • доступной стоимостью.

Очень важно соблюдать режим резки. Выход за его оптимальные пределы заканчивается быстрым износом фрезы. К тому же, у алюминиевых заготовок (или из его сплавов) есть свойство забивать канавки у режущих инструментов.

Главное, учесть нагрузку на ЧПУ станок, рассчитав оптимальную скорость, глубину резки, величину подачи, исходя из характеристик устройства.

Полезные советы всем, обрабатывающим алюминий

Чтобы правильно выполнять обработку этого материала, соблюдая меры безопасности, надо знать и выполнять 10 важных правил:

  1. Качественная резка не любит спешки. Крупногабаритные изделия, например, автозапчасти, могут быть в работе долгое время.
  2. Пользуйтесь онлайн-калькулятором или обычным, оптимизируя настройки и определяя скорость, с которой будет подаваться шпиндель. Это поможет установить нижнюю границу числа оборотов за минуту; поддерживать разнообразные фрезы для обработки алюминия, пользуясь фрезами цилиндрического, торцевого, червячного, концевого или конического типа.
  3. Важно при расчете считаться с прочностью на изгиб, утончением стружки, различными мощностными режимами работы.
  4. Применяйте фрезы, имеющие износостойкие покрытия. Материал их изготовления – твердые сплавы. Инструмент из кобальта, стальной и быстрорежущий не подходит. Лучше всего подойдет покрытие из диборида титана. Это исключает теплопередачу и налипание стружки. Их высокая стоимость окупится качеством обработанной детали.
  5. Лучше использовать фрезы меньшего диаметра – до 6 мм, благодаря чему реально добиться увеличения числа оборотов за минуту.
  6. Вовремя очищайте область обработки от стружечных отходов.
  7. Контролируйте глубину процесса резки. Целесообразно сделать большее число проходов обрабатываемого материала, чем экономить время. Очистка глубоких отверстий – более сложный процесс.
  8. Подачу смазочно-охлаждающей жидкости лучше выполнять под давлением посредством распыляющего устройства.
  9. Недопустимо слишком быстрое уменьшение скорости подачи! Этот режим больше влияет на износ инструмента. В случае неспособности ЧПУ по алюминию быстро перемещать шпиндель по осям X и Y, лучше использовать фрезы, имеющие меньшее число зубьев – одно-, двузубые при большей ширине канавок.

ВАЖНО! Если у инструмента четыре или больше зубьев, для обработки заготовок из алюминиевого профиля он не подходит!

  1. Надо избегать работы по полной мощности. На станках, которые эксплуатируются на пределе возможностей, инструмент быстрее разрушится, а качество, при такой обработке, будет страдать.
Читать еще:  Нарезание резьбы на станке 16к20

Применение соответствующего оборудования

Высокоточные детали, полученные в результате обработки алюминия на ЧПУ, поставляются на заводы, представляющие космическую, авиационную, военную промышленность. В последнее время создано немало доступных компактных моделей, которые приобретают автомастерские. Даже обработка при помощи хоббийного ЧПУ (4-осного), способствует созданию редких запчастей, по стоимости превышающих цену станка, затраты на покупку материала.

Когда обрабатывается алюминиевый профиль на автоматизированных устройствах, технология производства деталей хорошо отработана. Существует немало моделей в домашних мастерских, на промышленных предприятиях, – фрезеры ЧПУ, требующие знаний в сфере металлообработки, умения создавать коды по чертежам, задавая координаты деталей, их размеры, направления, по которым будут двигаться инструменты.

Сегодня доверие лишь к процессу автоматической обработки, исключающему даже малейшие ошибки относительно формы и размеров будущих изделий. Фрезерный станок с ЧПУ – весьма высокоточный, гарантирующий идеальную поверхность детали. Благодаря синхронизации движений фрезы, подбирается скорость, направление с тем, чтобы сократить время на выполнение станком данных операций, по сравнению с обычным методом.

Вакуумный стол – важная разработка в сфере крепления деталей. Корпусные и тонкостенные изделия удерживаются по типу присоски. А чтобы контролировать размеры деталей, используют электронные узлы. Среди последних разработок – датчики Renishaw для проведения бесконтактных измерений, которые используют в станке Hyundai Wia (Корея). Все это – новые требования к станку для алюминия, путь для ускорения технологического процесса, исключения брака.

Особенности работы с материалом

Важно обратить внимание на некоторые моменты:

  • повышенная пластичность алюминия усложняет любую его обработку. Главное требование технологов – соблюдение принятой последовательности;
  • неправильный подход к фрезеровке повышает риск порчи заготовок, в том числе, на этапе их креплений. Поэтому предпочтение отдается вакуумному способу фиксации;
  • материал имеет высокую чувствительность на вибрацию различного типа, она может способствовать появлению дефектов на поверхности;
  • особое внимание – к точности подбора режима фрезерования, балансировки цанги.

Современные 3d фрезерные станки, имеющие блок ЧПУ занимаются сложной обработкой профилей из алюминия на максимальных скоростях и с более высоким качеством. Можно создать объемные рельефы на металлической поверхности. При программировании всех операций по обработке материала, важно наладить контроль за техническими параметрами процесса.

Обрабатываем алюминий для домашних нужд

Сейчас 3D фрезеровка алюминиевой заготовки может выполняться не только на фрезерных станках с ЧПУ, но и ручным способом на домашнем оборудовании. Для многих важно использовать станок ЧПУ, работающий с алюминием, для производства нужных автозапчастей. Вместо того, чтобы покупать в магазине, они обрабатывают заготовки, производя нужные для дома или автомобиля вещи своими руками. Главное – соблюдать владей знанием технологии и учитывать особенности обработки.

Нужно иметь электроинструмент ручной фрезер, он есть у многих домашних мастеров. У него нет редуктора и коробки передач, но функционал устройства – на высоте.

До начала работ инструмент нуждается в точной настройке и регулировке. Большой плюс ручного фрезера – способность работать в двух плоскостях (вертикальная и горизонтальная), с минимальными физическими усилиями.

Гарантия качественных результатов – в соблюдении технологии процесса и полном контроле за его ходом. Если, фрезеруя алюминий, работать на небольших оборотах, можно устранить риск деформации металла.

Не менее важно освобождать обрабатываемую поверхность от опилок и придерживаться правил техники безопасности.

Станок самостоятельной сборки

Реально также своими руками собрать станок ЧПУ, обрабатывающий алюминий. Он также может работать по дереву, ДСП и МДФ, пластику, акрилу и карбону, то есть будет универсального назначения. Один из созданных вариантов имеет:

  • рабочее поле с размерами 850х650 и рабочую высоту по оси Z – 150 мм;
  • по всем осям ширина рельсовых направляющих HIWIN 15 мм;
  • двигатели марки NEMA 34;
  • шпиндель с воздушным охлаждением на 1,5 кВт;
  • винт TBI (шаг 5 по оси Z, и 10 по X, Y);
  • импульсные блоки питания (70 В для ШД, 24 в для ЧПУ);
  • плату Степмастер v2 для блока ЧПУ и программу управления Mach3.

Рабочий стол изготовлен из плиты МДФ толщиной 19 мм. Получилась жесткая, конструкция, на которой можно обрабатывать дюралевые и алюминиевые заготовки.

Некоторые умельцы работают над своим станком целый год, но полученный ними опыт позволит получить модель с нужными параметрами и, возможно, в будущем наладить собственное производство станков, не уступающих в качестве китайским образцам. Такое устройство, конструктивно напоминающее промышленные варианты, легко доработать, переделав под новые нужды.

Среди некоторых узких мест, которые удается решать умельцам, можно отметить:

  • достижение максимальной жесткости конструкции;
  • сведение к минимуму сварных операций;
  • применение в изготовлении устройства прокатной металлотрубы квадратного сечения 80 мм;
  • отливку станины из искусственного камня (у нее намного ниже вибрация, чем у чугунной).
Читать еще:  Чиллер своими руками для лазерного станка

Заключение

Задача по обработке алюминия на фрезерном станке – в числе сложных, но выполнимых на оборудовании с ЧПУ и без него. Важно лишь разобраться с выбором инструмента, оптимального режима и параметров резания, учитывать требования скорости обработки. Стоит прибегнуть к онлайн-калькулятору, чтобы при любых профилях заготовок уметь рассчитать нужную скорость для вращающегося шпинделя.

Фрезы по алюминию и ПВХ

Фреза по алюминию и ПВХ 6×14/60 мм

Наличие: На складе

Производство: WEMARO GmbH, Германия.Однозаходная.Диаметр хвостовика 8 мм.

Фреза по алюминию и ПВХ 5×12/60 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм ..

Фреза по алюминию и ПВХ 5×18/35/80 мм

Наличие: На складе

Фреза по алюминию и ПВХ 5×18/35/80 мм концевая, диаметр хвостовика 8 мм. Производитель: WEMARO ..

Фреза по алюминию и ПВХ 5×25/80мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм ..

Фреза по алюминию и ПВХ 8×14/68/100 мм

Наличие: На складе

Производство: WEMARO GmbH, Германия.Диаметр хвостовика 8 мм.Применяется для фрезерования и сверления..

Фреза по алюминию и ПВХ 5×18/35/100 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм ..

Фреза по алюминию и ПВХ 4×16/45/90мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм ..

Фреза по алюминию и ПВХ 6×18/35/100 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм. ..

Фреза по алюминию и ПВХ 8×25/80 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм. ..

Фреза по алюминию и ПВХ 8×30/70/100 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм. ..

Модель: для алюминия и ПВХ

Фреза для алюминия и ПВХ HSSE 12×14/80мм S8

Наличие: На складе

Фреза по алюминию и ПВХ 8×25/120 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм. ..

Фреза по алюминию и ПВХ 8×25/100 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм. ..

Модель: по алюминию и ПВХ

Фреза по алюминию и ПВХ HSSE 10х14/80 S8 2-спиральная

Наличие: На складе

Производитель: Wemaro GmbH, Германия.

Фреза по алюминию и ПВХ 2×10/50 S6

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 6 мм. ..

Фреза по алюминию и ПВХ 8×30/70/120 мм

Наличие: На складе

Производство: WEMARO GmbH, ГерманияДиаметр хвостовика 8 мм. ..

Фреза двухзаходная по алюминию и ПВХ 8х40/100

Наличие: На складе

Модель: по алюминию и ПВХ

Фреза по алюминию и ПВХ HSSE 10х25/120 S10 2-спиральная

Наличие: На складе

Производитель: Wemaro GmbH, Германия.Хвостовик: S10.

ООО «Фэрман» поставляет концевые фрезы WEMARO (Германия) из высоколегированной инструментальной стали с добавкой кобальта HSS-E и твердых сплавов VHM для обработки алюминиевых, стальных, пластмассовых и композитных материалов. Изготовление фрез по алюминию для станков с ЧПУ производится по современным технологиям и отвечают самым строгим требованиям качества.

Фрезами по алюминию и ПВХ можно пользоваться во многих отраслях промышленности, таких как производство окон (обработка кромки), производство дверей, фасадное строительство, автомобилестроение, машиностроение, инструменты и формование материалов. Наибольшую популярность эти фрезы приобрели при изготовлении окон на станках с ЧПУ. Специалисты доверяют фрезам WEMARO даже в таких отраслях, как аэрокосмическая промышленность и медицинские технологии.

Также возможна поставка под заказ специальных размеров для наших клиентов. Они обычно используются, когда нет подходящих стандартных инструментов, или по экономическим причинам имеет смысл использовать специальные инструменты.

Фрезы WEMARO, типы:

— Однозаходные спиральные фрезы

— Двухзаходные спиральные фрезы

Вы не знаете, какая фреза вам нужна? Звоните! Наши специалисты посоветуют вам бесплатно и с удовольствием вам помогут!

Фрезеровка Чпу изготовление деталей из алюминия, гравировка .

10 лет на сайте
пользователь #172052

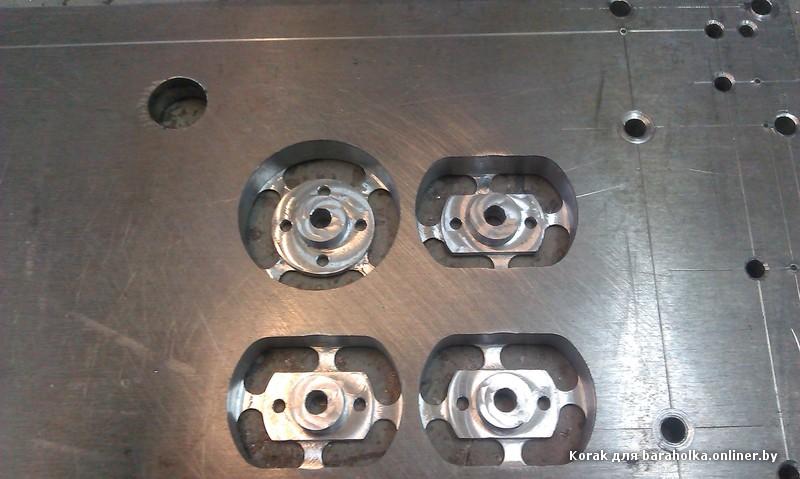

Предлагаем Вам изготовление деталей из алюминия и композитных материалов.
Фрезеровка на чпу станке.

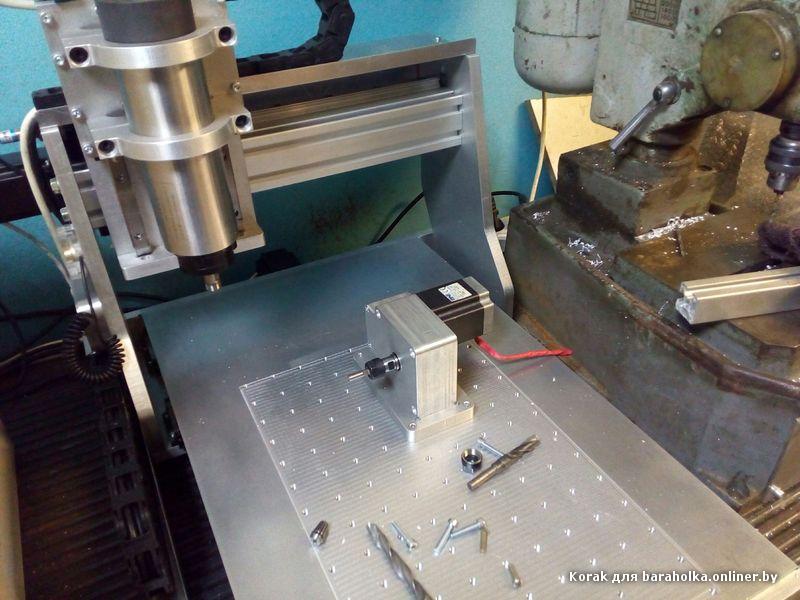

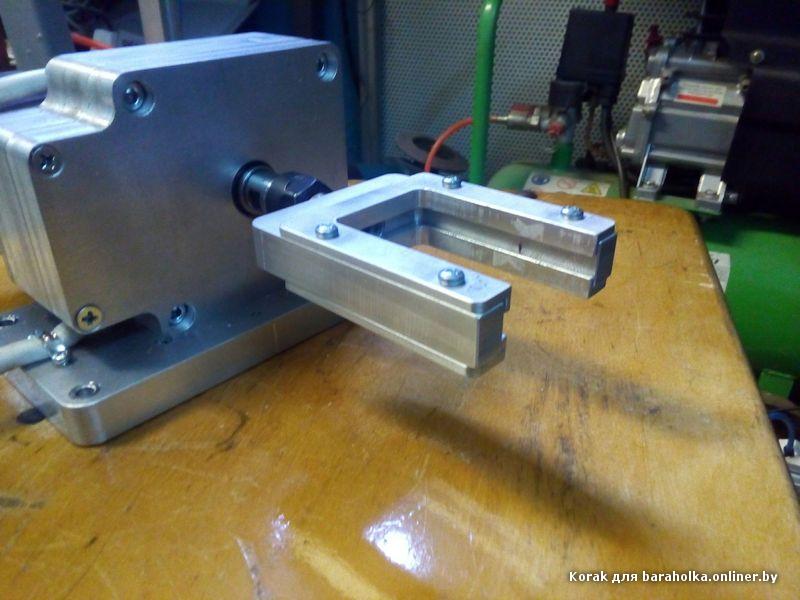

Изготовление узлов для станков, в том числе и для Чпу станков.

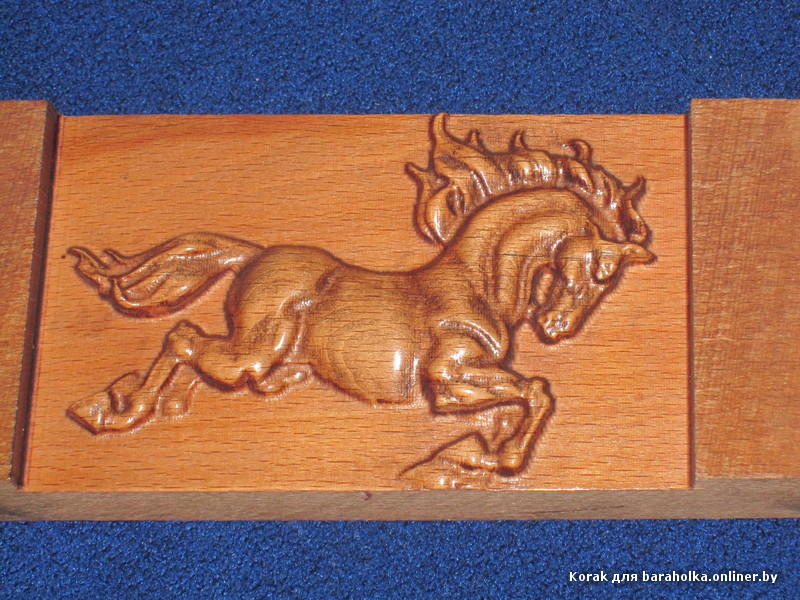

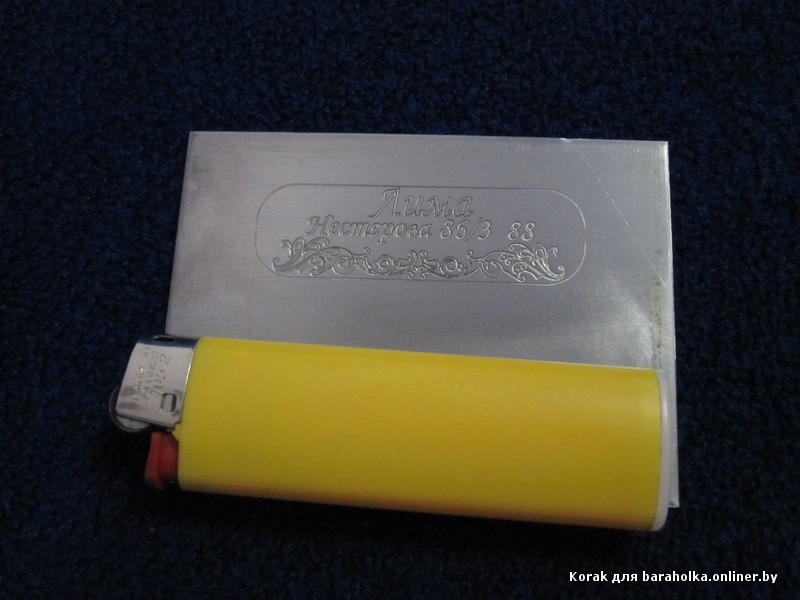

Гравировка на плоских поверхностях, алюминий, сталь, пластики, дерево, цветных металлах.
Изготовление табличек.

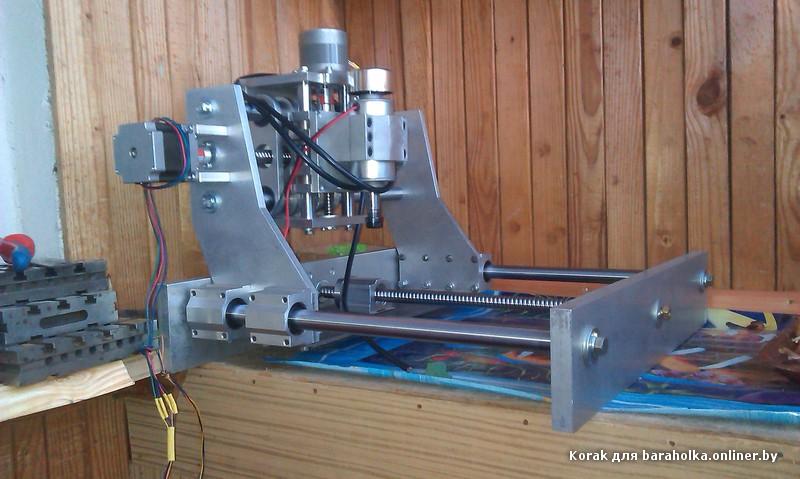

Возможно изготовление станков гравировально-фрезерных с чпу.
Вопросы по тел: 8029-1267747
korak80@mail.ru

4 года на сайте
пользователь #1876509

Добрый день .
Разрабатываете ли вы 3 D модель и управляющую программу для фрезерных станков с ЧПУ .
Мне необходимо по фотографии сделать 3 D модель и управляющую программу.
Можете оставить свой эл.адрес я вышлю Вам информацию .
Заранее благодарю .С уважением Александр

13 лет на сайте
пользователь #79409

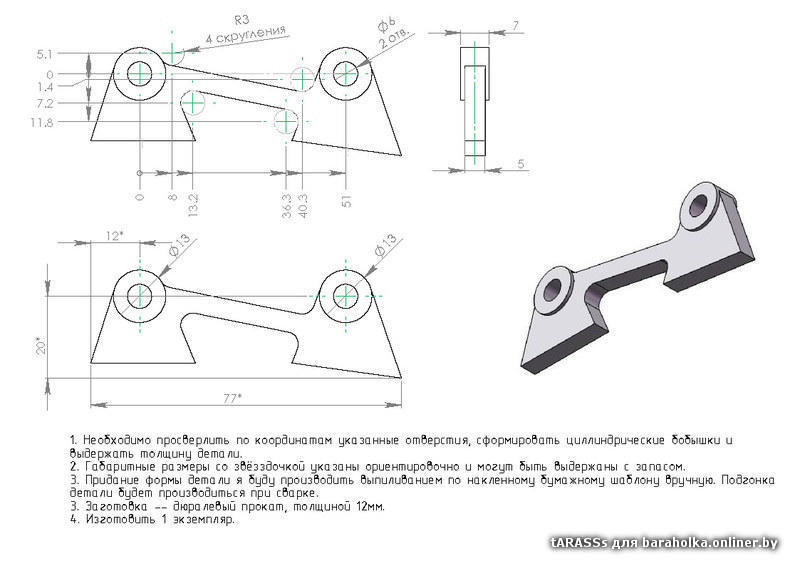

Вот такую деталь по 3д модели изготовите из проката дюралевого 12 мм толщиной?

13 лет на сайте
пользователь #80010

Доброго времени суток. Сколько стоит фрезировка Д16Т толщиной 16мм. за метр погонный? В общем вырезать обычные плоские детальки без 3D рельефа.

9 лет на сайте
пользователь #330463

Korak, Korak, есть ли у вас готовые чертежи Чпу. 500мм*300мм*100мм- можно и больше. Стоимость работы с материалами.в лс.
