Спирально навивной станок spiro tubeformer 1602

Линии по производству спирально-навивных воздуховодов

Ø трубы: 80 — 1500 мм

Толщина металла: 0,4 — 1,2 мм

Тип формирующих колец: полужесткие

Тип отрезки: фреза

  • Высокое качество готовой продукции при относительно невысокой стоимости станка.
  • В стандартную комплектацию входит расширенный набор формирующих колец для изготовления диаметров от 80 до 1500 мм

Ø трубы: 100 — 1500 мм

Толщина металла: 0,4 — 2,0 мм

Тип формирующих колец: полужесткие

Тип отрезки: плазма/фреза

  • Усиленная версия предыдущей модели в линейке — станка SBTF-1500
  • Станок способен навивать трубы с толщиной стенки 2 мм, благодаря своей мощности — 16,5 кВт

Ø трубы: 80 — 1600 мм

Толщина металла: 0,4 — 1,3 мм

Тип формирующих колец: жесткие литые

Тип отрезки: роликовый нож

  • Высококачественный аналог станка SPIRO Tubeformer 1602
  • Высокая рабочая скорость — до 60 м/мин
  • В станке применяются жесткие формирующие диаметр кольца и бесшумная роликовая отрезка готовой трубы

Ø трубы: 80 — 2500 мм

Толщина металла: 0,4 — 2,0 мм

Тип формирующих колец: жесткие литые

Тип отрезки: плазма / роликовый нож

  • Высококачественный аналог станка SPIRO Tubeformer 2020
  • Станок способен навивать трубы диаметром до 2500 мм с толщиной стенки до 2 мм
  • Отрезка плазмой готовых труб с толщиной стенки более 1,2 мм

Ассоциация «КАМИ» — надежный поставщик станков по металлу, инструмента и запасных частей. Широкая складская программа и большой опыт работы отличают нашу компанию от конкурентов.

  • 200 000 оснащенных производств, успешно работающих на оборудовании КАМИ и сегодня;
  • Доступные цены и большой выбор моделей – КАМИ сотрудничает с 500 поставщиками напрямую без посредников;
  • Сервисный центр со штатом из 70 инженеров, специализирующихся на решении сложных технических неполадок оборудования и его наладке;
  • Профессиональная консультация менеджера по продажам и помощь при покупке станков;
  • В каталоге представлена продукция оригинальных европейских брендов, сертифицированная по международным стандартам качества;
  • Сотрудничество с транспортными компаниями позволяет доставлять товары как в Минск, так и в любой город Беларуси максимально быстро.

Оформить заказ и купить линии по производству спирально-навивных воздуховодов можно через сайт или по телефону в Беларуси: +375-25-608-44-81

SPIRO Tubeformer 1602 Pro

Описание:

Спирально-навивной стан мирового лидера по производству оборудования для производства круглых воздуховодов. Швейцарское качество и высокая надежность обеспечивают станкам срок службы 25-30 лет.

  • основной привод с частотным преобразователем
  • прижимной ролик с гидравлическим управлением (Опция)
  • компьютерная измерительная система длины
  • регулировка угла поворота станины электроприводом (Опция)
  • стандартные направляющие пластины
  • система «fast lock» для быстрой смены формирующих колец
  • автоматический разгрузочный стол увеличивает производительность на 30% (опция)

СТАНДАРТНАЯ
Стандартная скорость и стандартная конфигурация привода

Высокая скорость и усовершенствованная конфигурация привода для повышенной
производительности

Увеличенный крутящий момент с пакетом для крупнокалиберных
труб, обеспечивающий максимальную мощность

(Трубы малого диаметра
не могут производиться из
материала большой толщины)

оцинкованная сталь
0.4 — 1.3 мм
нержавеющая сталь
0.4 — 0.6 мм
алюминий
0.4 — 1.3 мм

оцинкованная сталь
0.4 — 1.3 мм
нержавеющая сталь
0.4 — 0.8 мм
алюминий
0.4 — 1.3 мм

оцинкованная сталь
0.4 — 1.7 мм
нержавеющая сталь
0.4 — 1.0 мм
алюминий
0.4 — 1.7 мм

Испытанные /
гарантированные характеристики
(воздуховоды длиной 3 м)

толщина 0.5 мм – диаметр 100 мм – До 180 воздуховодов/час
толщина 0.7 мм – диаметр 500 мм – До 53 воздуховодов/час
толщина 0.9 мм – диаметр 1250 мм – До 23 воздуховодов/час

толщина 0.5 мм – диаметр 100 мм – До 250 воздуховодов/час вместе с SSC
толщина 0.7 мм – диаметр 500 мм – До 85 воздуховодов/час
толщина 0.9 мм – диаметр 1250 мм – До 40 воздуховодов/час

толщина 0.5 мм – диаметр 100 мм – До 180 воздуховодов/час
толщина 0.7 мм – диаметр 500 мм – До 53 воздуховодов/час
толщина 0.9 мм – диаметр 1250 мм – До 23 воздуховодов/час

Базовая комплектация
станка

Система автоматического измерения длины
Большой многофункциональный сенсорный экран с удобный пользовательским интерфейсом
Система резки: Плавная и бесшумная резка при помощи гидравлического устройства для продольной резки модели H
Встроенная функция загрузки с ПК

Система автоматического измерения длины
Большой многофункциональный сенсорный экран с удобный пользовательским интерфейсом

Система резки: Плавная и бесшумная резка при помощи гидравлического устройства для продольной резки модели H

Встроенная функция загрузки с ПК
Система автоматической регулировки угла (встроенная)

Система автоматического измерения длины
Большой многофункциональный сенсорный экран с удобный пользовательским интерфейсом

Система резки: Плавная и бесшумная резка при помощи гидравлического
устройства для продольной резки модели H
Встроенная функция загрузки с ПК
Система автоматической регулировки угла (встроенная)

Спирально навивной станок SPIRO Tubeformer 1602 NEW

SPIRO TUBEFORMER 1602 NEW — это станок для производства спирально-навивных воздуховодов диаметром от 80 до 1600 мм, разработанный компанией SPIRO (Швейцария) в соответствии с последними техническими достижениями в этой области. Модульная технология дает возможность выбора из множества опций и позволяет таким образом укомплектовать станок в соответствии с потребностями клиента. Это новое поколение популярной модели 1602, в которой специалисты SPIRO усилили и улучшили ряд узлов, обеспечив более высокую производительность, экономию материалов и сокращение времени, необходимое для перехода на другой диаметр.

Описание спирально-навивного станка

  • Высокая производительность, стабильность в эксплуатации и проверенное качество продукции SPIRO
  • Высокая надёжность
  • Качественный замковый шов
  • Скоростной главный привод с частотным регулятором
  • Модульная конструкция и обилие опций позволяет собрать станок в необходимой комплектации
  • Система резки Super Sliter — плавное и беззвучное отрезание роликовыми ножами
  • Самый современный пользовательский интерфейс
  • Современные формирующие кольца Spiro® в комбинации с прижимным, формирующим шов механизмом являют искусство создания абсолютно герметичного спирального шва при точном соблюдении требуемого диаметра воздуховода
  • Новый приемный стол Spiro® Speed Carrier, ускоряющий работу (опция)
  • Нанесение ребер жесткости, блок гофрирования (опции)
  • Сотни эксплуатируемых моделей по всему миру

Стандартная комплектация станка

  • Скоростной главный привод с частотным регулятором
  • Вертикальный разматыватель
  • Приемный стол
  • Мониторинг производительности
  • Гидравлический привод подающего ролика
  • Гидравлический привод прижимного ролика
  • Автоматическая система измерения длины

Дополнительные опции

  • Новый приемный стол Spiro® Speed Carrier, ускоряющий работу
  • Горизонтальный разматыватель DCH-3000 на несколько рулонов
  • Нанесение ребер жесткости с ПЛК
  • Блок гофрирования
  • Комплект инструментов для тяжелых условия работы

Линия по производству спирально-навивных воздуховодов SBKJ. Модель SBTF-1602

Производитель: SBKJ

Страна: Китай

Ø трубы: 80 — 1600 мм

Толщина металла: 0,4 — 1,3 мм

Тип формирующих колец: жесткие литые

Тип отрезки: роликовый нож

  • Запчасти
  • Компрессоры
  • Запчасти
  • Сервис

×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности — от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону: 8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

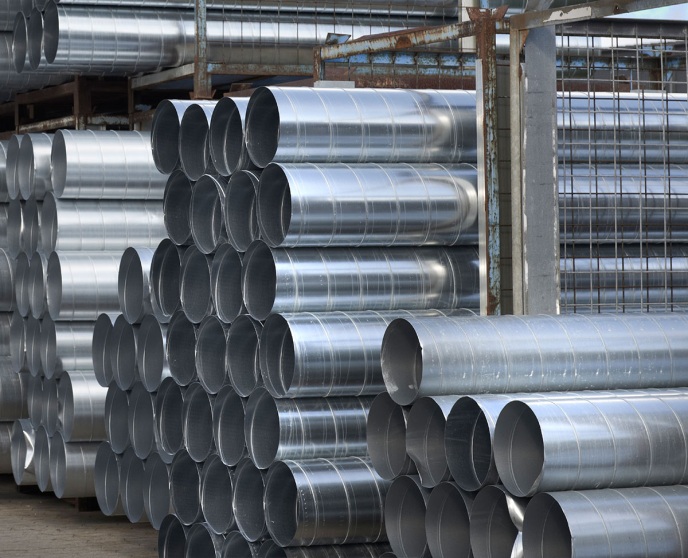

Производство прямых участков спирально-навивных воздуховодов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

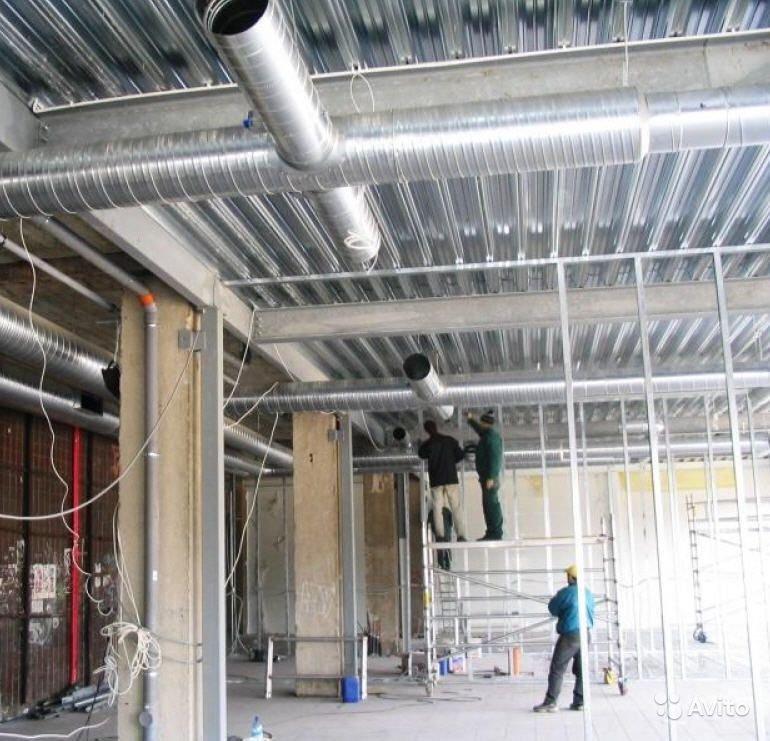

Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.

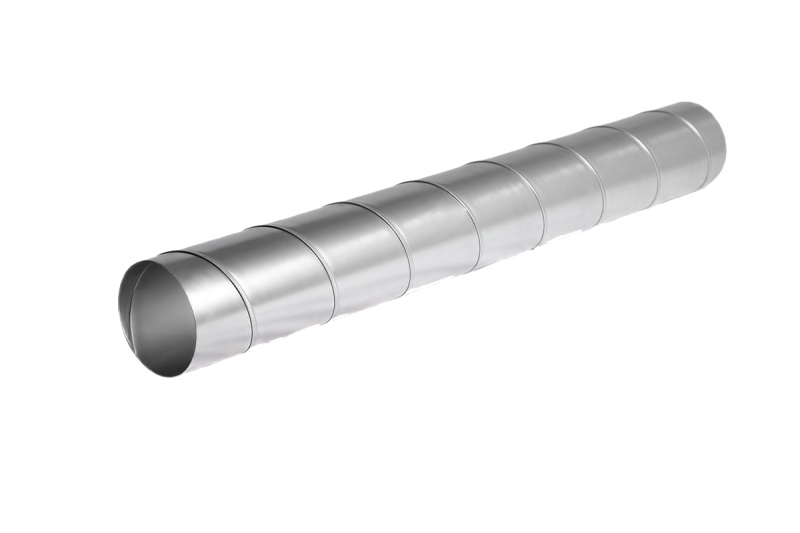

Круглые воздуховоды – это воздуховоды с круглым сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Уникальная запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев

Применение жёстких формирующих колец обеспечивает точность получаемого диаметра, высокую скорость навивки и герметичность замка

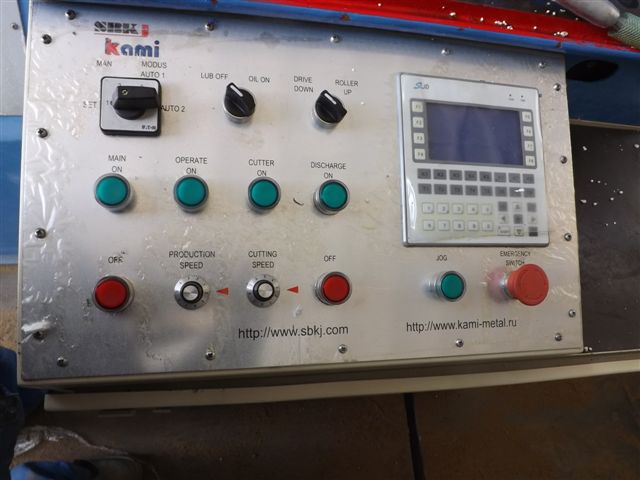

УПРАВЛЕНИЕ ОТ ЧПУ

Управление линией полностью автоматизировано. Весь процесс изготовления воздуховодов осуществляется по программе от системы ЧПУ. В комплект входит CAD/CAM программа. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.

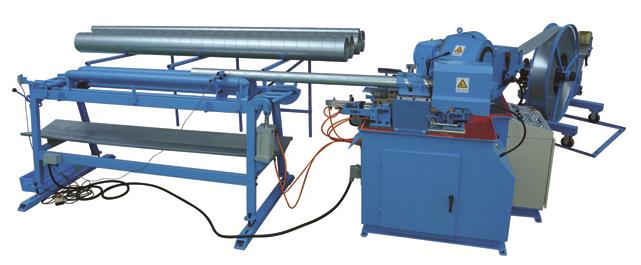

ЛИНИЯ ПО ПРОИЗВОДСТВУ СПИРАЛЬНО-НАВИВНЫХ ВОЗДУХОВОДОВ SBTF 1602

Представляет собой модель с надёжными механизмами, что делает его более производительным, экономичным и функциональным.

В ЭТОМ СТАНКЕ СОБРАНЫ НОВЫЕ ТЕХНОЛОГИИ

Которые направлены на повышение качества получаемой продукции и увеличение производительности. Запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев.

МАКСИМАЛЕН ПО ПРОИЗВОДИТЕЛЬНОСТИ, КАЧЕСТВУ И НАДЕЖНОСТИ

Благодаря современным технологиям и более широкому диапазону диаметров.

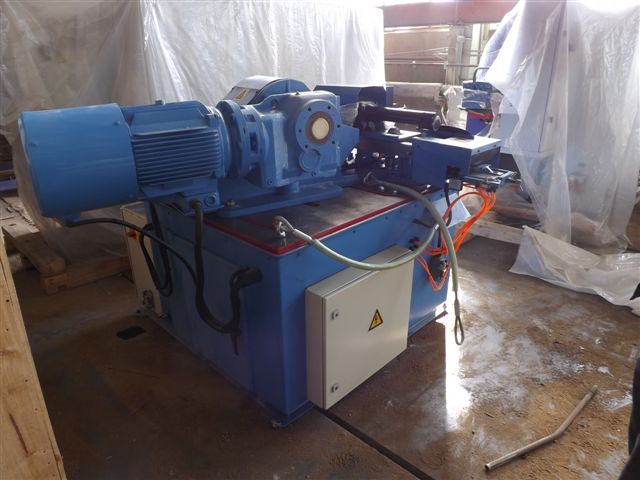

ПРОФИЛИРУЮЩИЙ СТАН

С комплектами режущей оснастки и формирующими роликами

РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки

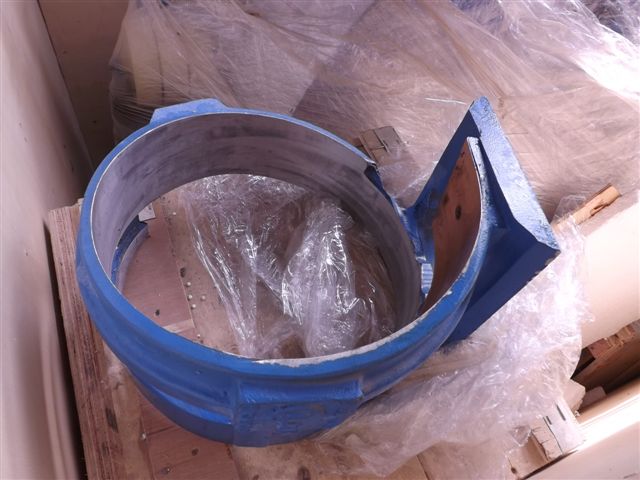

ФОРМИРУЮЩЕЕ КОЛЬЦО

В стандартной комплектации со станком идет одно кольцо (дополнительные кольца по спецификации заказчика — опция)

Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ДОПОЛНИТЕЛЬНЫЙ РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки

ФОРМИРУЮЩИЕ КОЛЬЦА

Кольца по спецификации заказчика Ø80 — Ø1600 мм

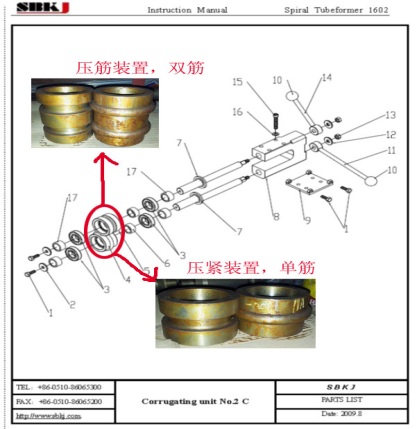

УСТРОЙСТВО ДЛЯ НАКАТКИ РЕБЕР ЖЕСТКОСТИ

Позволяет наносить ребра жесткости для придания дополнительной прочности спирально-навивной трубе. Может быть двухканавочной и одноканавочной

Приобрели оборудование в 2010 году. Станок работает, справляется со своей задачей. Необходимо часто менять запчасти на данном оборудовании.

ООО «Инженерно-климатический системы»

Станок приобретен в 2012 году. Вопросов к работе оборудования rnнет. Станок работает хорошо. Нареканий нет.

ООО «ПКФ ПрофКлимат»

Приобрели станок в 2013 году. После того, как приобрели rnоборудование обратились в нашу сервисную службу с вопросом пусконаладки оборудования. Не дождались выезда специалиста, самостоятельно решили вопрос. На данный момент оборудование работает хорошо, нареканий нет.

Алатырский завод низкотемпературных холодильников

Приобрели станок в 2013 году. Станок работает, соотношение цена и качество соотвествует. Если станок данный приобретать, то в работе станка есть некоторые нюансы. Прежде, чем начать работать на данном оборудовании необходимо изучить работу станка.

ИП Герасимов А.В.

Станок приобрели в 2014 году. Нареканий нет, станок работает хорошо.

Приобрели оборудование в 2010 году. Станок работает, справляется со своей задачей. Необходимо часто менять запчасти на данном оборудовании.

ООО «Инженерно-климатический системы»

Станок приобретен в 2012 году. Вопросов к работе оборудования нет. Станок работает хорошо. Нареканий нет.

ООО «ПКФ ПрофКлимат»

Приобрели станок в 2013 году. После того, как приобрели оборудование обратились в нашу сервисную службу с вопросом пусконаладки оборудования. Не дождались выезда специалиста, самостоятельно решили вопрос. На данный момент оборудование работает хорошо, нареканий нет. Ранее к ним уже приезжали наши клиенты, после чего по их отзывам был продан станок.

Алатырский завод низкотемпературных холодильников

Приобрели станок в 2013 году. Станок работает, соотношение цена и качество соотвествует. Если станок данный приобретать, то в работе станка есть некоторые нюансы. Прежде, чем начать работать на данном оборудовании необходимо изучить работу станка.

Станок приобрели в 2014 году. Нареканий нет, станок работает хорошо.
