Сверлильно пазовальный станок по дереву

Содержание

Сверлильно-пазовальные станки

Отображаются все 5 результатов

Станок сверлильно-пазовальный LBM 200

Станок сверлильно-пазовальный LBM 220 Holzmann (Австрия)

Станок сверлильно-пазовальный MX 6414

Станок сверлильно-пазовальный СВПГ-1Б

Станок сверлильно-пазовальный СВПГ-1И

При изготовлении изделий из дерева, а особенно корпусной мебели широко применяют различное оборудование. Сверлильно-пазовальные станки применяются для выборки пазов и сверления отверстий в изделиях из древесины. Компания «Форрестика» предлагает своим клиентам купить сверлильно-пазовальные станки различных технических характеристик и предназначения. От вида выполняемых на вашем производстве операций зависит выбор нужного станка.

Все сверлильно-пазовальные станки работают по одинаковому принципу, а также у них схожая конструкция. Они состоят из следующих частей:

  • сварная станина коробчатой формы;
  • рабочий стол;
  • сверлильно-пазовальное устройство.

Принцип обработки деталей элементарен. Сначала заготовку крепят на столе при помощи кулачкового прижима с ограничивающим упором, после чего подключается механизм перемещения со шпинделем. В процессе обработки элемента крестовой стол обеспечивает продольное перемещение, а вращающийся маховик отвечает за поднятие и опускание.

Каталог моделей

Чаще всего сверлильно-пазовальные станки используются на мелкосерийном производстве. Например, модель «LBM 200», которую можно купить в нашем каталоге, имеет сварную станину коробчатой формы. На ней оборудован рабочий стол и сверлильно-пазовальное устройство. Инструмент оснащен устройством для пошагового сверления, а также поворотной направляющей линейкой.

Австрийский сверлильно-пазовальный «Holzmann LBM 220» обладает приспособлением для дюбелей четырех размеров. Его рабочим столом можно управлять одной рукой, а в комплект поставки входит также прижим. Мы предлагаем вам купить сверлильно-пазовальный станок такого типа, т.к. ручное оборудование отличается простотой конструкции, в значит более дешевое.

Предлагаем купить надежный сверлильно-пазовальный станок по низкой цене, при помощи которого можно обрабатывать заготовки под определенным углом (например, станок СВПГ-1Б). Эта удобная функция обусловлена наличием поворотного устройства для направляющих салазок. В свою очередь австро-болгарская машина «СВПГ-1Б» позволяет поворачивать стол шпинделя на 45 градусов в горизонтальной плоскости. Заготовка надежно закрепляется на рабочем столе благодаря кулачковому прижиму и упору-ограничителю. Сверлильно-пазовальный станок «СВПГ-1И» отличается от предыдущей модели зажимом режущего инструмента в шпинделе – он осуществляется при помощи набора цанг. Кроме того, оборудование работает с вдвое большей скоростью.

Также позвольте представить машину «МХ 6414», изготовленную с целью получения несквозных отверстий и пазов в заготовках из древесного массива для последующей установки и фиксации мебельных крепежей. Станок может работать сразу с партией заготовок, фиксируя ее на рабочем столе гидрозажимами. Кроме того, стол сдвигается вдоль относительно сверлильных шпинделей, что облегчает сверление отверстий в деталях. Когда же необходимо проделать пазы, сверлильные шпинделя смешаются поперек по отношению к заготовке.

Оборудование имеет массивную литую станину, что предотвращает возникновение какой-либо вибрации в ходе работы. Наличие гидросистемы не только делает ход работы более плавным, но и облегчает уход за инструментом, так как не нужно использовать сжатый воздух, предполагающий дополнительные операции.

От оператора требуется только устанавливать и убирать детали со стола. Оборудование часто требуется купить для производства столов, стульев и прочих столярных изделий. Станок под названием МХ 6414 лучший в своем классе.

Автоматические станки с числовым программным управлением применяют для производства дверных полотен и коробок. Оператор закладывает в станок заготовку и запускает оборудование, после чего начинается автоматическая обработка. Станок сразу выбирает следующие отверстия:

  • пазы под петли;
  • посадочное место для ручки;
  • отверстие под личинку и замок;
  • паз для накладки замка.

На обработку двери уходит несколько минут с учетом установки и удаления заготовки. Размеры и местонахождение отверстий/пазов задаются при помощи программы.

Читать еще:  Для прошивки бумаг станок

Предлагаем купить сверлильно-пазовальный станок в лизинг

Купите на сайте компании «Форрестика» подходящий сверлильно-пазовальный станок, изучите его технические характеристики и звоните менеджерам для уточнения деталей и оформления заказа.

Раздумываете, какой станок лучше подойдет для той или иной задачи, и вместе с тем не будет стоить слишком много? Наши специалисты бесплатно проконсультируют Вас, освещая многие нюансы.

Не можете выплатить стоимость оборудования сразу? Компания «Форрестика» предлагает купить его в лизинг на чрезвычайно выгодных условиях!

Пазовально-долбежные станки JET

Пазовально-долбежные станки JET

Станки долбежные по дереву представляют собой узкоспециализированное станочное оборудование широко используемые в деревообрабатывающей промышленности. Основное предназначение данных установок заключается в обработке заготовок из дерева в ходе, которой получаются пазы необходимой конфигурации, гнезда, шипы и отверстия. Из-за схожести основных конструктивных элементов станки этой категории напоминают сверлильные агрегаты. Наличие специальной оснастки позволяет выполнять технологические задания по сверлению отверстий нужной глубины и диаметра.

Основное отличие установок — вид и способ обработки древесины. Для создания пазо-шиповых соединений осуществляется продавливание материала с последующим высверливанием центральной части. Главный инструмент агрегата — полое долото, в середине которого помещается сверло квадратного сечения. Наличие передвижной каретки дает возможность выполнять длинные ровные пазы необходимого размера. Модификации, представленные в каталоге, отличаются техническими параметрами, которые зависят от типа рабочего инструмента.

Пазовальная насадка в таком механизме совершает одновременно два действия — ударное продавливание материала и последующее сверление древесины.

Особенности конструкции долбежных станков по дереву

На оснащении техники стоят мощные асинхронные двигатели, с помощью которых возможно осуществлять технологические операции длительное время в сложных режимах. Передача вращательного движения осуществляется на прямую, сохраняя необходимый КПД и обеспечивая высокую производительность.

На всех машинах установлены магнитные пускатели, являющиеся предохранителями от непреднамеренного пуска двигателя. Корпус компактных размеров имеет массивное основание. Монтаж установки осуществляется на стол или верстак. В каталоге имеются агрегаты различных типов, настольные и стационарные, в комплектацию которых входит шкаф для оснастки и приспособлений.

Для всех моделей отличными являются следующие функции:

регулировка перемещения рабочего стола по двум осям;

наличие измерительной линейки, фиксирующей длину паза и расстояние между отверстиями.

В комплект механизмов входят механические тиски и струбцины, являющиеся обязательными приспособлениями для крепления заготовок на рабочем столе.

Все оборудование имеет сертификаты соответствия, обеспечиваются полным гарантийным обслуживанием. Модели соответствуют международным стандартам качества и отвечают нормам электротехнической безопасности.

© 2013 — 2020 JET-Центр Республика Беларусь
Вся информация на сайте о товарах носит справочный характер и не является публичной офертой

Сверлильно-пазовальный станок мод. «СВПГ-1(К)»

Сверлильно-пазовальный станок мод. «СВПГ-1(К)»

Оптовые цены уточняйте

Описание

за один проход отверстия, мм

обрабатываемого отверстия, мм

по длине обрабатываемой детали, мм

по глубине обрабатываемой детали, мм

по высоте обрабатываемой детали, мм

НАЗНАЧЕНИЕ:

Предназначен для выборки пазов и сверления отверстий в изделиях из древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • 2 эксцентриковых прижима в комплекте;
  • Наклон шпинделя +/- 45 град;
  • Упоры для базирования заготовки;
  • Возможность подключения аспирации.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

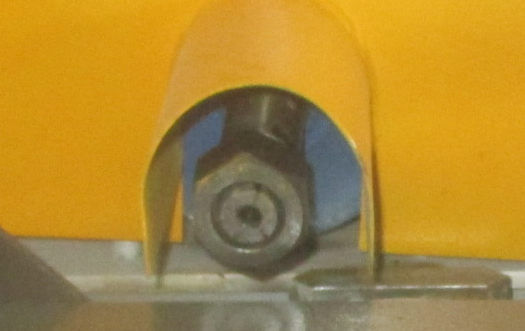

ПАТРОН С ЦАНГОЙ ПОД КОНЦЕВУЮ ФРЕЗУ

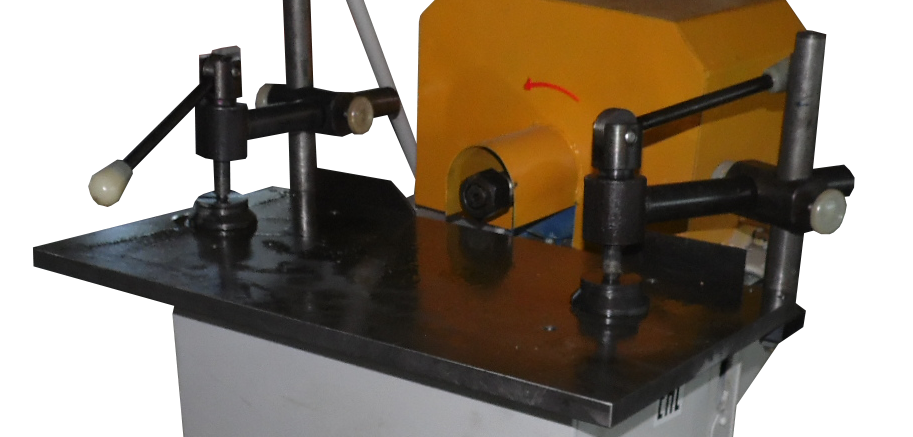

ПРИЖИМЫ

В комплекте 2 эксцентриковых прижима для фиксации заготовки.

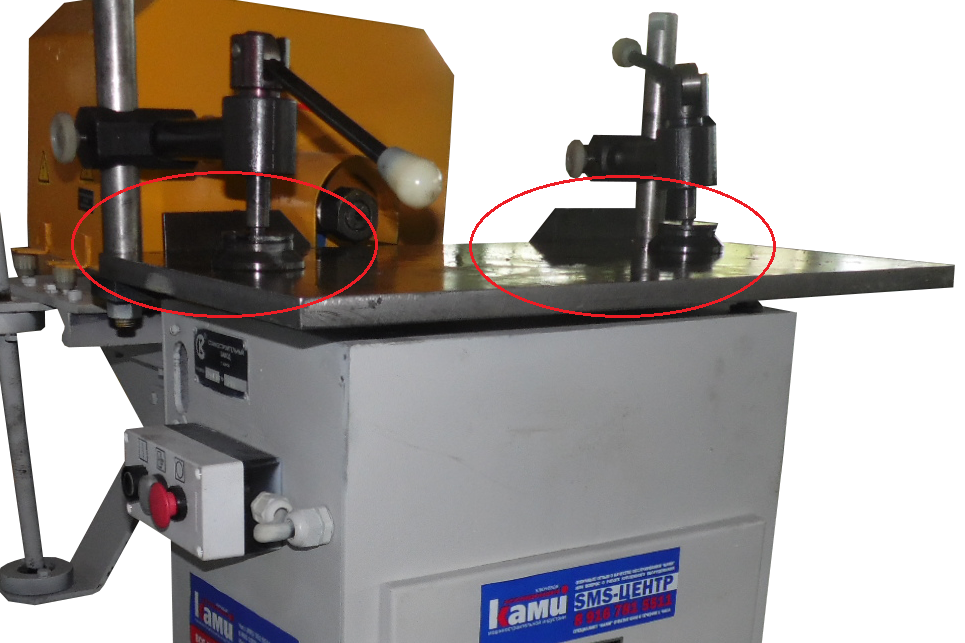

УПОРЫ ДЛЯ БАЗИРОВАНИЯ

Выставлены параллельно ходу шпинделя. Точный размер по глубине во всю длину паза.

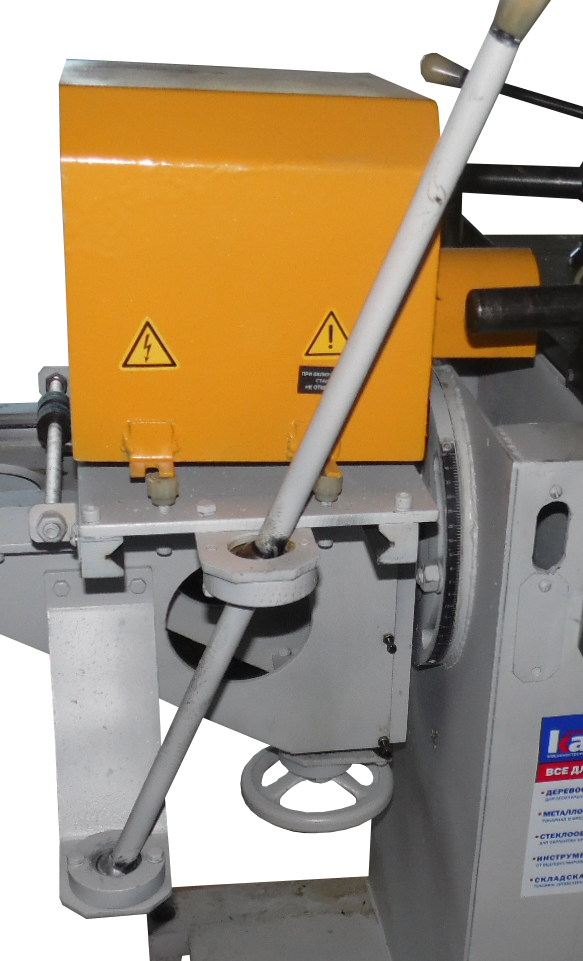

НАКЛОН ШПИНДЕЛЯ

Шпиндель наклоняется +/-45 градусов для выборки пазов под углом.

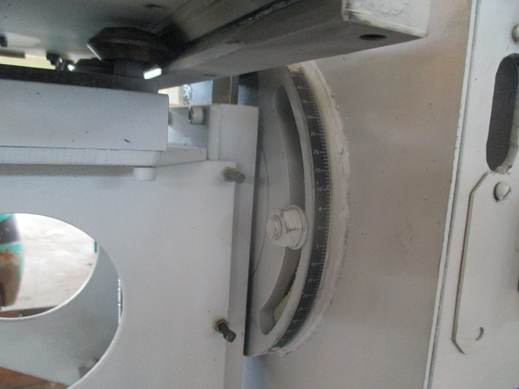

НАСТРОЙКА

Удобство настройки по шкалам с миллиметровой и угловой индикациями.

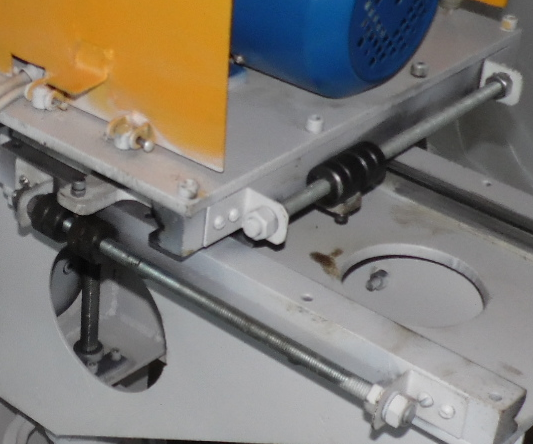

РЕГУЛИРОВКА ХОДА ЩПИНДЕЛЯ

Ширина и глубина паза ограничивается специальными упорами.

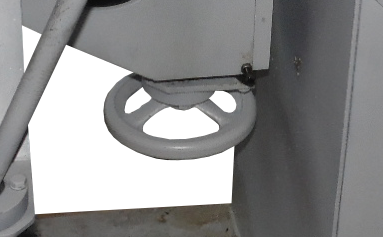

РЕГУЛИРОВКА ПО ВЫСОТЕ

Высота шпинделя настраивается с помощью удобного маховика.

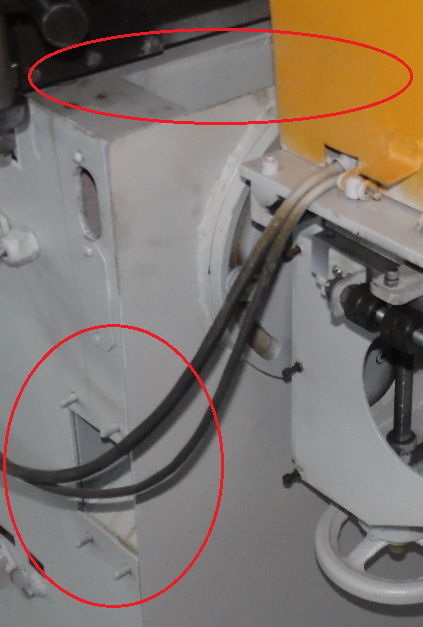

НИШИ ДЛЯ ОТВОДА ОПИЛОК

Позволяют держать в чистоте рабочее пространство. Возможность подсоединить аспирационную установку.

Долбежные станки: обзор 4 моделей, что долбят металл не хуже Слейера

Из этой статьи вы узнаете, почему в условиях поточного столярного производства короткие конструкционные пазы быстро и качественно выбирает только сверлильно-пазовальный станок; и убедитесь, что посадочные места для шпоночного или шлицевого соединения на внутренней поверхности металлических втулок и шестерёнок – лучше всех выдалбливает вертикальный долбёжный станок.

Долбежные станки по дереву

Личный опыт показывает, что приобретать под короткие пазы универсальный станок невыгодно ни для хобби, ни для бизнеса. Да и паз после него округлый, а с позиции прочности соединения лучшие свойства у квадратного или прямоугольного. Который быстро получается только на сверлильно-пазовальном оборудовании. Если очень хочется, можно заморочиться и сделать самому, как автор следующего видео:

Читать еще:  Как сплести игрушку из резинок без станка

Пазовать детали тяжёлыми цепными станками и дорогими фрезерами, которые тоже иногда называют «долбёжными», удобно только при производстве дверей и эксклюзивной мебели из массива. Где пазы должны быть с ровными краями, часто длинные, а иногда и по торцу фасонной детали.

Долбежные станки по металлу

Вертикальный долбёжник – нужный станок для любого металлообрабатывающего участка. Потому что нет другого механического оборудования, выбирающего сквозные и несквозные, прямые и фасонные внутренние пазы. Поворотный стол, долбяк с возможностью наклона и общая жёсткость конструкции, которая занимает не более 2 м2 площади – основа больших возможностей в изготовлении штучных металлических деталей.

Строгально-поперечный станок – единственный вариант металлообрабатывающего оборудования, который, позволяет без последствий для узлов и механизмов выполнять работу вертикального долбёжного станка. Но большие габариты строгального и ограничения по размерам используемой оснастки, делают его не самым удобным оборудованием для долбления. К тому же, у строгальных своя специфика работы. Кстати о функционале строгально-поперечных:

Основные характеристики

В следующей таблице я собрал основные характеристики долбёжных станков.

На сверлильно-пазовальных станках настройка положения заготовки выполняется вручную, двумя разными способами. У одних моделей есть подвижный стол, на котором крепится заготовка – стол с деталью регулируется в пространстве с точностью до миллиметра. А у других приходится перемещать заготовку по неподвижному столу. У долбёжных по металлу фиксация детали выполняется в токарном патроне; положение настраивается вручную с точностью до сотых долей миллиметра.

В этой статье рассмотрю по две наиболее популярные модели — по металлу и по дереву. Не нашли интересующий станок? Напишите мне, возможно я знаком с этим оборудованием.

Деревообрабатывающие станки

Сверло, которое вращается внутри полого долота, подготавливает отверстие в древесине, четырехгранное долото вырезает грани паза и позволяет выходить стружке из боковых отверстий. Вертикальными движениями оснастки вы управляете вручную – длинным рычагом.

1. Энкор Корвет 91 – от 23 000 рублей

Машина долбёжно-сверлильная для выдалбливания конструкционных пазов в деревянных заготовках.

Сразу подкупает не низкая стоимость, а подвижный стол с точными продольно-поперечными регулировками в диапазоне 150 и 80 мм. В цену станка входит набор из 5 долот со стороной от 6 до 16 мм, который сложен в деревянном ящичке. 41 кг веса позволяет не прикручивать станину к столу. Предусмотрена возможность выбрать люфты у всех подвижных узлов.

Родные винты настройку держат недолго. И если заготовки не размечены, а пазуются по показаниям лимбов, можно испортить обрабатываемую деталь. С родными расходникам качественно работать не получится – режущие кромки в заусенцах.

Обратите внимание — станок требует доработки, но исправлять недочёты, опираясь на чьё-либо мнение, не получится. Только выявляя проблемы в процессе работы. Потому что у каждой партии есть свои нюансы. Кроме люфтов, я столкнулся со сложностями отведения стружки – проблема рабочей пары бур-долото. Вопрос решился заменой, хотя можно было и облагородить родные пазовальные насадки.

Видеообзор долбёжно-сверлильной станка Энкор Корвет 91:

2. Jet jbm5 – от 28 000 рублей

Настольный долбёжно-сверлильный станок для выборки квадратных и прямоугольных отверстий в заготовках из дерева.

Первый признак профессионального оборудования – в комплекте нет пазовальной насадки. Но есть 3 переходника: 5/8ʺ, 3/4ʺ, 13/16ʺ – поэтому оснастку можно будет подобрать всегда. 20-тикилограммовый станок надо жёстко фиксировать, зато легко переносить – актуально для небольших мастерских. Есть упор, который ограничивает глубину погружения оснастки в материал; выдвигающийся фронтальный упор, на который опирается заготовка; настраиваемая по высоте «вилка», которая придерживает заготовку, когда вы поднимаете резец – удобный набор для серийного производства. Производителем заявлен безостановочный режим работы.

Из минусов – высокая стоимость при бедной комплектации.

Имейте ввиду, что тот кто недоволен удерживающей «вилкой», просто не умеет ею пользоваться. Я не прижимаю её к заготовке: оставляю зазор в пару миллиметров и этого достаточно для того чтобы подвинуть доску.

Видеообзор сверлильно-пазовального станка Jet jbm5:

Металлообрабатывающие станки

Резец фиксируется на державке, деталь крепится на столе. Благодаря жёсткой фиксации исключены люфты, поэтому резец снимает металлическую стружку, заходя на деталь уже в пределах сотых долей миллиметра.

3. 7Д36 – от 100 000 рублей

Производственный поперечно-строгальный станок с гидравлическим приводом для выполнения различных операций, в том числе и строгания пазов.

Станок из 70-х – 80-х годов прошлого столетия. Ухоженный или с консервации стоит недорого, учитывая его возможности и вес. При 700 мм хода ползуна, прямые пазы будут нарезаны в деталях, с которыми не справится вертикальный долбёжник за те же деньги. А если в комплекте с рабочим станком предлагается универсальная делительная головка, то за такой набор можно отдать и 130 000.

Читать еще:  Самодельные станки для холодной ковки видео

Из минусов – сложность оценки текущего состояния отключенного станка. Когда продавец уверяет, что всё работает, но нет возможности подключить – вам предлагают лотерею с непредсказуемыми последствиями. А проблемы возможны как с двигателем, так и с механической частью и с гидравликой.

Следует помнить, что на новом месте нельзя запускать станок без ревизии механики и гидросистемы – мусор, который попал на ответственные узлы во время транспортировки, может стать причиной поломки оборудования.

Видео работы поперечно-строгального станка 7Д36:

4. 7А420 – от 200 000 рублей

Металлообрабатывающий станок модульной конструкции с механическим приводом.

Каждая группа деталей станка, находится в собственном корпусе. Коробка скоростей, которая передаёт вращение от привода и коробка подач для управления столом; кулисный механизм, который преобразует вращение в поступательное движение; долбяк с резцовой головкой; насосно-лубрикаторная группа; блок электрооборудования и стол – это всё отдельные модули. Поэтому сборка-разборка станка для обслуживания, ремонта и транспортировки не занимает много времени.

Из минусов – модель выпускалась во второй половине прошлого века, и сегодня сложно найти вариант, который не нуждается в ремонте. Наиболее частые проблемы с деталями коробок и кулисного механизма.

Рекомендую до окончательной сборки убедиться в правильном направлении вращения валов двигателей, там есть стрелки на корпусах: главный – по часовой; ускоренной подачи стола – против. Ошибка с главным ведёт к перестановке холостого и рабочего хода на двигателе; на вспомогательном – к отсутствию ускоренного хода стола.

Видео о работе станка 7А420:

Вывод

Я считаю, что для выборки точных пазов в деревянных заготовках, для бизнеса и хобби, хорош Энкор Корвет 91 – недорогой, с подвижным столом и широким диапазоном настроек, ремонтопригоден и укомплектован разными насадками. А то, что он может потребовать незначительной доработки, без вмешательства в конструкцию, позволяет настроить его с учётом ваших индивидуальных потребностей.

Станок 7А420, хоть и не самый востребованный станок в металлообработке, но его возможности: набивка пазов, шлицов и штампов, долбление фасонных и плоских поверхностей, обработка круглых деталей и зубчатых колёс – избавляют ваших слесарей от необходимости использовать не по назначению токарные и фрезерные станки. К тому же он дешевле в обслуживании.

Часто задаваемые вопросы

По традиции собираю наиболее интересные вопросы своих знакомых. Остались вопросы? Задавайте их в комментариях!

1. Можно использовать сверлильно-пазовальную насадку с шуруповёртом, сверлильным станком или вручную?

Потеря времени и денег. С дрелью, шуруповёртом и сверлильным станком эта оснастка не работает – долоту нет упора. Упереть долото в патрон – сверло выступает больше чем на 5 см. И даже если спилить «лишнее» с хвостовика сверла, толку не будет, а инструмент сломается быстро, потому что давить на него придётся сильно. Вручную забить 4-хгранное долото на просверленное отверстие можно, а извлечь его оттуда уже проблематично. Даже из сосны. Потому что надо только тянуть. Единственный рабочий вариант – сверлильный станок, к которому приобретается специальный держатель для пазовальной насадки. Только давить будет тяжело, потому что у сверлильного рычаги управления короткие.

2. Смогу ли я использовать сверлильно-пазовальный станок в качестве сверлильного?

Не всегда. Во-первых, нужны достаточно длинные свёрла, потому что у головы пазовального ход меньше чем у сверлильного, а патрон спрятан в корпус не менее чем на 5 см. Во-вторых, из-за большой длины сверла будут большие люфты. При работе со свёрлами по мягким породам, биений может и не быть – их сразу исключает центральный зуб сверла. Сверлить металл таким образом тоже не очень хорошо – 1500 оборотов на валу – не самый лучший режим работы с железом.

3. На что обратить внимание при выборе долбёжника по металлу, если нет возможности проверить его в работе?

Если нельзя подключить, то его можно покупать, только при условии целесообразности и возможности ремонта. Проблемы могут быть где угодно. Чаще всего – кулисный механизм, шестерни передач, валы двигателя, система подачи масла. Без подключения этих недочётов не видно.
